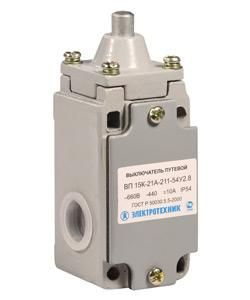

Выключатель путевой ВП15К-21Б-211-54У2.8 толкатель полумгновенный IP54 - ET004422 Электротехник

Выключатель путевой ВП 15К-21Б-211-54 У2.8 от бренда Электротехник — это надёжный концевой выключатель с роликовым толкателем и защитой IP54, предназначенный для фиксации положения подвижных узлов в системах автоматизации. Артикул et004422 подходит для работы в условиях пыли и влаги, где важна точность срабатывания.

Назначение и область применения

Выключатель путевой ВП 15К-21Б-211-54 У2.8 используется для контроля положения механизмов в момент достижения предельной точки движения. Он замыкает или размыкает электрическую цепь при механическом контакте с движущейся частью — например, съездом, заслонкой, платформой или рычагом. Применяется в системах управления, сигнализации и безопасности на станках, конвейерах, лифтах, шлюзах и других устройствах с линейным или поворотным перемещением.

Технические характеристики

• Тип изделия: выключатель концевой
• Тип элемента управления: роликовый толкатель — обеспечивает плавное срабатывание при касании, снижает износ
• Количество контактов: 2 нормально замкнутых (НЗ), 1 нормально открытый (НО)
• Номинальное напряжение: до 660 В переменного или постоянного тока
• Степень защиты: IP54 — защищён от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Материал корпуса: силумин — лёгкий, прочный алюминиево-кремниевый сплав, устойчив к коррозии
• Габариты: 40×108×44 мм — компактный размер для установки в ограниченных пространствах
• Способ монтажа: на винты — крепление через отверстия в корпусе

Совместимость и монтаж

Выключатель путевой ВП 15К-21Б-211-54 У2.8 монтируется на поверхность с помощью двух винтов, расположенных по бокам корпуса. Для правильной установки важно соблюсти угол подхода толкателя — он должен перпендикулярно касаться движущегося элемента, чтобы избежать бокового усилия и преждевременного износа ролика. Кабель подводится через резьбовой ввод (встроен в корпус), что исключает необходимость дополнительных уплотнений. Подключение проводов — к клеммам внутри корпуса; рекомендуется использовать жилы сечением до 2,5 мм².

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р МЭК 60947-5-1 для концевых выключателей. Сертифицирован для работы в промышленных условиях с уровнем загрязнения 2. Работает в температурном диапазоне от -25°C до +60°C, указанный в маркировке У2.8 — значит, рассчитан на умеренные и холодные климатические условия.

Преимущества

• Роликовый толкатель снижает трение и позволяет работать с быстродействующими механизмами без задержек
• Комбинированная группа контактов (2НЗ+1НО) даёт гибкость в проектировании схем управления — можно одновременно контролировать два состояния
• Корпус из силумина устойчив к деформациям и химическим воздействиям, что увеличивает срок службы
• Защита IP54 делает устройство пригодным для установки в помещениях с повышенной влажностью, на открытых площадках или рядом с технологическими процессами, где возможны брызги

Ограничения применения

• Не предназначен для погружения в жидкости — IP54 не гарантирует защиту от струй под давлением или длительного контакта с водой
• Роликовый толкатель требует прямого контакта с плоской или округлой поверхностью; не работает эффективно с острыми углами или неровностями
• Максимальное напряжение 660 В — нельзя применять в сетях выше этого значения, даже при малом токе
• Не рекомендован для сред с агрессивными химикатами (кислоты, щёлочи) — материал корпуса устойчив, но внутренние детали могут подвергнуться коррозии

Примеры использования

• Фиксация крайнего положения стола станка ЧПУ перед запуском операции
• Контроль открытия/закрытия люка на конвейере для активации сигнала останова
• Определение наличия заготовки в лотке на автоматической линии сборки
• Сигнализация завершения цикла подъёмника в складской системе

Практические советы

• Перед установкой проверьте, чтобы толкатель мог свободно двигаться без заклинивания — особенно при наличии вибраций
• Используйте дополнительную защиту (например, пластиковые крышки) при работе в сильно запылённых зонах, хотя IP54 уже обеспечивает базовую защиту
• При замене старого выключателя сверьте габариты — модель ВП 15К-21Б-211-54 У2.8 имеет фиксированные размеры 40×108×44 мм, совместима с большинством аналогов этой серии
• Для долгой службы регулярно осматривайте ролик — при появлении забоя, износа или залипания замените его или весь выключатель
• Артикул et004422 — это конкретная модификация с двумя НЗ и одним НО контактами; если нужна другая комбинация — выбирайте другие варианты серии ВП 15
