Коробка распределительная КМ41219-05 для о/п 104х104х29 мм дуб (6 клемм 6мм2) | UKO10-100-100-029-K24 IEK

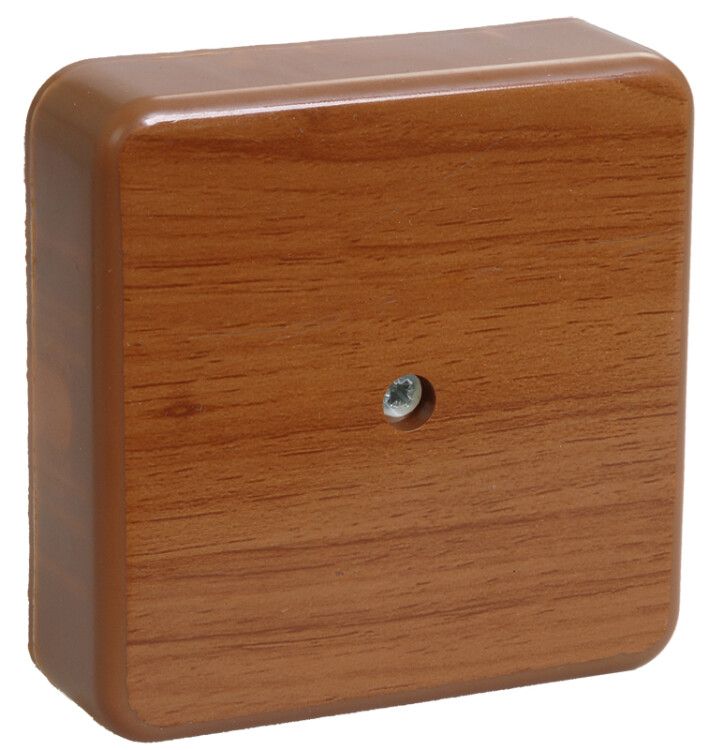

Коробка распаячная для открытой проводки 104х104х29 мм дуб (6 клемм 6 мм²) КМ41219-05 от IEK — это надёжный элемент для организации точек соединения проводов в системах открытой электропроводки. Устройство сочетает в себе корпус с клеммной колодкой, защищённый крышкой, что обеспечивает безопасную и доступную коммутацию в условиях жилых и промышленных объектов.

Назначение и область применения

Коробка распаячная КМ41219-05 используется для разветвления и соединения электрических проводов и кабелей в системах открытой проводки. Применяется там, где требуется физическая защита мест соединений — например, на стенах в помещениях, вдоль кабельных каналов, в зонах подключения светильников, розеток или автоматических выключателей. Подходит для бытовых, офисных и легкопромышленных объектов.

Технические характеристики

• Размеры: 104 × 104 × 29 мм
• Количество клемм: 6
• Максимальное сечение провода: 6 мм²
• Степень защиты: IP40 — защита от твердых частиц крупнее 1 мм, но не от воды
• Материал корпуса: АБС-пластик, безгалогенный (HF)
• Цвет: имитация дерева (дуб)
• Температурный диапазон: от -25 °C до +40 °C
• Климатическое исполнение: У3 — для умеренного климата, в закрытых помещениях
• Срок службы: 15 лет
• Крышка: есть, крепится винтами
• Возможность пломбирования: да — позволяет запечатывать коробку для предотвращения несанкционированного доступа
• Нормативный документ: ГОСТ 31195.2.5-2012

Совместимость и монтаж

Коробка КМ41219-05 рассчитана на открытую установку. Крепится к поверхности с помощью саморезов через отверстия в основании. Комплектуется шестью клеммами, готовыми к подключению проводов сечением до 6 мм². Входы для кабеля отсутствуют — для ввода проводов используйте кабельные каналы с соответствующими отверстиями или просверливайте отверстия самостоятельно. Диаметр входа рекомендуется 18–20 мм. Совместима с любыми кабельными каналами того же бренда IEK, имеющими аналогичные размеры.

Безопасность и стандарты

Коробка распаячная КМ41219-05 выполнена из безгалогенного материала — при возгорании не выделяет токсичных газов, что повышает безопасность в замкнутых пространствах. Соответствует требованиям ГОСТ 31195.2.5-2012. Степень защиты IP40 исключает попадание инструментов и крупных частиц внутрь, но не защищает от влаги — не применяйте в сырых помещениях или на улице.

Преимущества

• Встроенные клеммы снижают время монтажа — не требуют дополнительной покупки соединителей
• Винтовое крепление крышки обеспечивает плотное и долговечное герметичное закрывание
• Пломбируемая конструкция позволяет соблюдать правила энергонадзора и контролировать доступ к соединениям
• Имитация древесины (дуб) хорошо вписывается в интерьеры, где важна эстетика
• Высокая механическая прочность АБС-пластика — устойчив к ударным нагрузкам

Ограничения применения

• Не предназначен для использования во влажных средах (ванная, баня, улица) — степень защиты IP40 недостаточна
• Не допускается применение с проводами более чем 6 мм² — возможен перегрев и выход из строя клемм
• Работает только в помещении с температурой выше -25 °C — при более низких температурах материал становится хрупким
• Не совместим с трубчатыми кабельными вводами — необходимо использовать кабельные каналы или делать отверстия вручную

Примеры использования

• Разветвление группы освещения в коридоре от одного кабеля к трём светильникам
• Подключение розеток в старом доме при модернизации проводки по кабельному каналу
• Объединение проводов от терморегулятора и теплого пола в комнате
• Соединение фазы и нуля перед вводом в щиток, когда нельзя сделать ответвление внутри самого щита

Практические советы

• Перед монтажом проверьте, чтобы все провода были обесточены — даже при наличии клемм работа с токоведущими частями опасна
• При использовании с кабельными каналами выбирайте те, которые имеют такие же размеры вводов — иначе потребуется доработка
• Затягивайте клеммы равномерно — переусердствовать с усилием нельзя, можно повредить контакт
• Если нужна повышенная защита от пыли/влаги — используйте коробки с IP54 и выше; эта модель — только для сухих помещений
• При пломбировании используйте специальные пластиковые пломбы — они легко фиксируются и не нарушают целостность крышки
