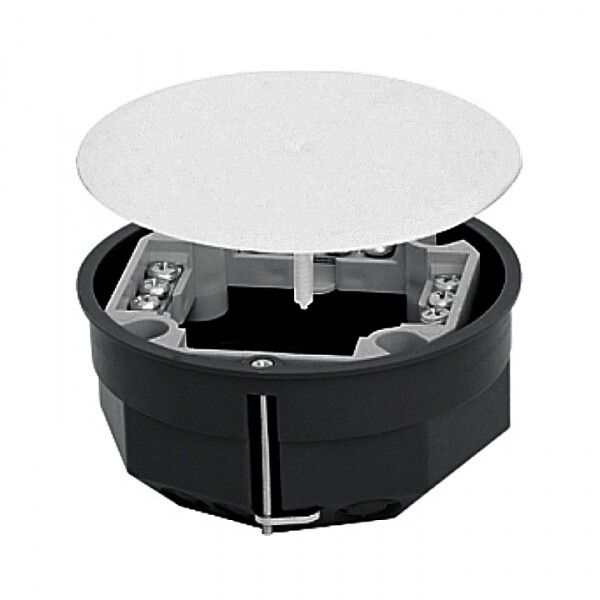

Коробка распределительная КМП-020-023 для полых стен с металлическими лапками, клеммником и крышкой (108х50) EKF PROxima | plc-kmp-020-023

Коробка распаячная КМП-020-023 от EKF - компактная распределительная коробка для скрытой проводки в полых стенах. Она обеспечивает надёжную фиксацию клеммника и защиту соединений проводов, сохраняя доступ к точкам подключения. Артикул plc-kmp-020-023 соответствует серии PROxima и рассчитана на использование в бытовых и коммерческих системах до 4 мм2.

Назначение и область применения

Коробка распаячная КМП-020-023 используется для организации ответвлений и соединений проводов внутри полых стен - например, между выключателями, розетками, светильниками или слаботочными устройствами. Подходит для силовой и слаботочной сети, в том числе для подключения терморегуляторов, датчиков, домофонов. Обеспечивает удобный доступ к клеммнику для проверки, ремонта или модификации цепи без вскрытия штукатурки.

Технические характеристики

• Форма: круглая, диаметр 108 мм, глубина 50 мм
• Материал корпуса: полипропилен, без галогенов
• Степень защиты: IP20 - противостояние пальцам и крупным предметам, не защищает от воды
• Количество входов: 4 штампованных отверстия для ввода кабелей
• Клеммник: 4 полюса, с фиксацией винтами, максимальное сечение провода - 4 мм2
• Крышка: монтажная, фиксируется защелками, цвет - черный
• Крепление: металлические лапки с распоркой для фиксации в пустоте стены
• Ввод с тыльной стороны: да - позволяет выводить кабель через заднюю часть коробки
• Гарантия: 84 месяца

Совместимость и монтаж

Коробка распаячная КМП-020-023 совместима с гофрированными, гладкими и армированными трубами диаметром до 20 мм. Для монтажа:

• Устанавливаются в подготовленное отверстие в стене, подходящее по размеру (диаметр 108 мм)
• Металлические лапки раздвигаются внутрь, фиксируясь за счёт распорки
• Кабели заводятся через штампованные отверстия, зажимаются в клеммнике
• Крышка плотно защелкивается - не требует инструментов для открывания

Подходит для одиночного монтажа одного устройства - не предназначен для установки розеток или выключателей прямо в корпус.

Безопасность и стандарты

Коробка распаячная КМП-020-023 изготовлена из самозагасающего полипропилена, не содержит галогенов - снижает риск выделения токсичных веществ при перегреве. Соответствует требованиям ГОСТ Р 50571 и нормам пожарной безопасности для внутренней электропроводки. IP20 исключает контакт с пальцами, но не защищает от влаги - не используйте в сырых помещениях или вне помещений.

Преимущества

• Компактный размер - легко встраивается даже в тонкие перегородки
• Надёжная фиксация клеммника - предотвращает случайное выпадение контактов
• Легкий доступ к клеммам - крышка открывается без инструментов
• Экономичный материал - полипропилен устойчив к химическим воздействиям и долговечен
• Ввод с тыльной стороны - упрощает прокладку кабеля в труднодоступных местах

Ограничения применения

• Не предназначена для открытой проводки - только для скрытой установки в полых стенах
• IP20 не допускает эксплуатацию во влажных средах (ванная, кухня, бассейн, улица)
• Максимальное сечение провода - 4 мм2; нельзя использовать для мощных нагрузок (>3.5 кВт)
• Не поддерживает установку розеток, выключателей или других электроустановочных изделий - только клеммник
• Не рекомендована для многократного демонтажа - защелки могут износиться после нескольких открытий

Примеры использования

• Соединение проводов от двух выключателей в одной точке
• Разветвление питания для группы светильников в потолке
• Подключение сигнализации или домофона к основному кабелю
• Переход с медного на алюминиевый провод через клеммник
• Объединение проводов от терморегулятора и теплого пола

Практические советы

• Проверьте диаметр отверстия в стене перед монтажом - он должен быть чуть больше 108 мм, чтобы коробка свободно входила
• Не затягивайте винты клеммника слишком сильно - это может повредить медный провод
• Используйте кабель с запасом длины - минимум 15 см от края отверстия, чтобы было удобно работать с клеммником
• При использовании в деревянных перегородках соблюдайте минимальный зазор от горючих материалов - не менее 10 мм
• После монтажа проверьте прочность фиксации лапок - легкое покачивание указывает на плохую посадку
• Артикул plc-kmp-020-023 можно заменить аналогом только при совпадении всех параметров: форма, глубина, тип крепления и количество входов
