Коробка распределительная КМР-050-048 пылевлагозащитная, 10 мембранных вводов, уплотнительный шнур (120х80х50) EKF PROxima | plc-kmr-050-048

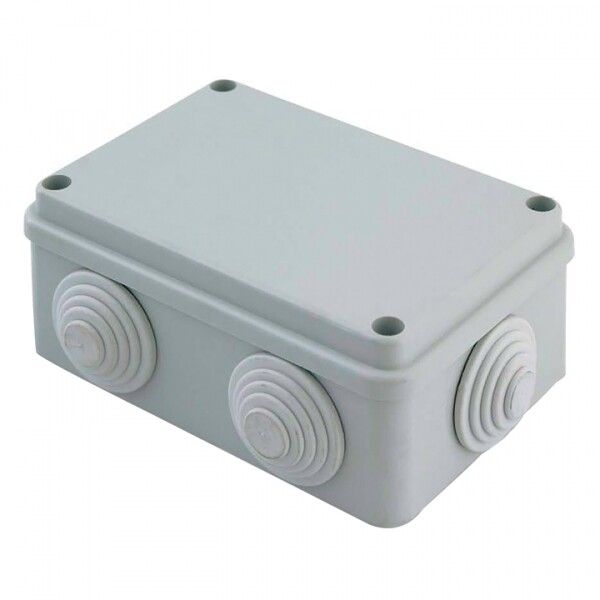

Коробка распаячная КМР-050-048 от EKF - это пылевлагозащищенная установочная коробка из полипропилена с шестью мембранными вводами, предназначенная для надежного оформления и защиты точек соединения кабелей в условиях повышенной влажности и запыленности. Артикул plc-kmr-050-048 соответствует серии PROxima и подходит как для внутренней, так и для наружной проводки.

Назначение и область применения

Коробка распаячная КМР-050-048 используется для организации и защиты мест соединения электрических проводов: клеммников, колпачков СИЗ, ответвлений кабелей. Подходит для монтажа в помещениях и на улице - особенно там, где есть риск попадания пыли, влаги или перепадов температур. Применяется в системах освещения, управления оборудованием, слаботочных сетях (телефон, сигнализация, домофон) и силовых цепях до 400 В. Часто встречается в промышленных объектах, ЖКХ, торговых центрах и на фасадах зданий.

Технические характеристики

• Степень защиты: IP55 - защита от пыли (не полностью герметична, но пыль не проникает в достаточном количестве, чтобы нарушить работу) и от струй воды из любого направления;
• Материал корпуса: полипропилен - устойчив к коррозии, химически инертен, не содержит галогенов;
• Габариты: 120×80×50 мм - компактный размер для ограниченного пространства;
• Количество вводов: 6 предварительно намеченнных отверстий под мембранные вводы (уплотнители);
• Тип крышки: монтажная, открывается для доступа к внутренним соединениям;
• Фиксация крышки: винтовая - надежная, позволяет многократно открывать и закрывать;
• Номинальное напряжение изоляции: 400 В - рассчитана на бытовую и промышленную сеть 220/380 В;
• Диапазон температур: от -20 C до +40 C - работает в холодных и теплых климатических зонах;
• Цвет: серый - сочетается с большинством поверхностей и не бросается в глаза;
• Всепогодное исполнение: да - можно использовать вне помещений;
• Способ монтажа: настенно-потолочное крепление - крепится саморезами или дюбелями к стене, потолку или лотку.

Совместимость и монтаж

Коробка распаячная КМР-050-048 совместима с гофрированными, гладкими и армированными трубами диаметром до 16–20 мм - через мембранные вводы. Уплотнительный шнур внутри каждого ввода плотно обжимает кабель, исключая просачивание влаги. Для монтажа необходимо:

• закрепить коробку на поверхности с помощью саморезов (в комплекте крепеж не предусмотрен);
• просверлить отверстия в нужных местах под вводы (если они еще не пробиты);
• вставить кабели в мембранные вводы и затянуть их до герметизации;
• соединить жилы внутри коробки, затем закрыть крышку и зафиксировать винтами.

Не рекомендуется использовать с жесткими металлическими трубами - вводы не рассчитаны на механическую нагрузку от них.

Безопасность и стандарты

Коробка распаячная КМР-050-048 соответствует требованиям ГОСТ Р 50044.1 и IEC 60670-1 для установочных коробок. Выполнена из материала без галогенов - при возгорании не выделяет токсичных паров. Номинальное напряжение 400 В обеспечивает безопасную работу в сети 220/380 В. Серия PROxima прошла проверку на долговечность и термостойкость.

Преимущества

• Высокая степень защиты IP55 - надежная работа даже в сырых и пыльных средах;
• Удобство обслуживания - крышка легко открывается и фиксируется винтами;
• Экономичность - один элемент заменяет несколько соединительных узлов;
• Устойчивость к агрессивным средам - полипропилен не ржавеет, не деформируется под UV-излучением;
• Поддержка множества типов кабелей - благодаря шести универсальным вводам.

Ограничения применения

• Не предназначена для монтажа в местах постоянного контакта с водой - например, в канализационных камерах или подземных колодцах;
• Не подходит для высокотемпературных зон выше +40 C - например, рядом с печами или нагревательными приборами;
• Мембранные вводы не обеспечивают герметичность при давлении - нельзя использовать в подводных или подземных системах под давлением;
• Не рассчитана на прямое крепление к металлическим трубам - требуется переходник или муфта.

Примеры использования

• На фасаде дома - для подключения уличного светильника и вывода кабеля от выключателя;
• В цеху - для сборки соединений между станком и пультом управления;
• В офисе - для маскировки проводов от системы видеонаблюдения;
• В подвале - для распределения питания на розетки и освещение;
• На даче - для подключения автоматики полива и датчиков влажности.

Практические советы

• Перед монтажом проверьте, что диаметр кабеля соответствует размеру ввода - слишком толстый кабель не войдет, слишком тонкий не будет уплотнён;
• При использовании нескольких кабелей в одном вводе - убедитесь, что суммарный диаметр не превышает допустимый (обычно до 16 мм);
• При монтаже на улице - располагайте коробку так, чтобы вода не собиралась на её верхней плоскости;
• При необходимости увеличить количество вводов - используйте дополнительные мембранные вводы того же типа (совместимы с моделью KMR-050-048);
• При частом обслуживании - выбирайте места с легким доступом, чтобы не пришлось демонтировать отделку.
