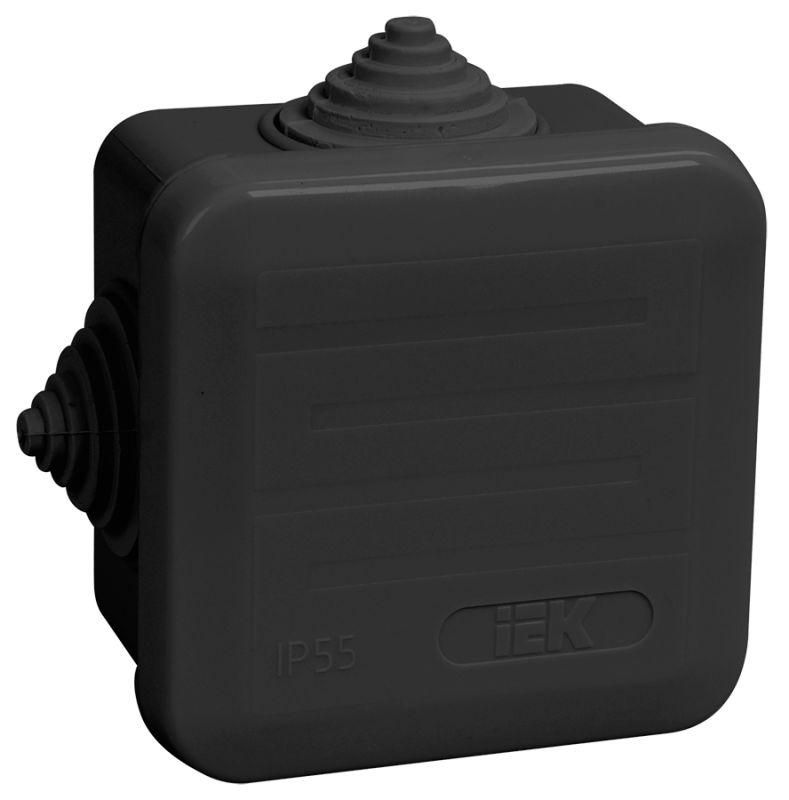

Коробка распаячная ОП 70х70х40 IP44 КМ41236 4 гермовводов черн. IEK UKO21-070-070-040-K02-44

Коробка распаячная IEK (ИЭК) артикул uko21-070-070-040-k02-44 - компактный корпус для безопасного соединения и защиты проводов в условиях повышенной влажности и запылённости. Подходит для настенного и потолочного монтажа, используется в системах электрической канализации с жёсткими и гофрированными трубами.

Назначение и область применения

Коробка распаячная IEK (ИЭК) артикул uko21-070-070-040-k02-44 служит для организации точек ответвления и соединений проводов и кабелей. Её используют там, где требуется защита от брызг воды и пыли - например, на улице, в цехах, подъездах, парковках, банях и других влажных или пыльных помещениях. Благодаря степени защиты IP44, её можно применять как внутри зданий, так и на открытом воздухе. Коробка встраивается в систему электрической канализации: к ней подключаются трубы, через которые проходят провода, обеспечивая целостность и доступ к точкам соединения.

Технические характеристики

• Размеры: 70×70×40 мм - компактная форма для установки в ограниченном пространстве;
• Степень защиты: IP44 - защищает от твердых частиц больше 1 мм и от брызг воды со всех направлений;
• Количество герметичных вводов: 4 шт. - каждый рассчитан на диаметр трубы до 20 мм;
• Материал корпуса: основание - полистирол, крышка - полипропилен; материал безгалогенный (HF), что снижает выделение токсичных веществ при перегреве;
• Номинальное напряжение изоляции: 450 В - подходит для бытовой и промышленной сети 220–380 В;
• Температурный режим работы: от –25 C до +40 C - устойчив к зимним условиям и летней жаре;
• Цвет: чёрный - маскирует загрязнения, хорошо сочетается с большинством типов труб и оборудования;
• Тип крышки: заглушка с винтовым креплением - надёжно фиксируется, не выпадает при вибрациях;
• Пломбируемость: да - позволяет опечатывать коробку для предотвращения несанкционированного вскрытия;
• Способ монтажа: настенно-потолочное крепление - крепится саморезами или дюбелями к поверхности.

Совместимость и монтаж

Коробка распаячная IEK (ИЭК) артикул uko21-070-070-040-k02-44 совместима с любыми трубами и гофрой диаметром до 20 мм. Гермовводы уже предусмотрены - достаточно просверлить отверстия под нужный диаметр трубы и вставить гермовводы. Для монтажа используйте саморезы или анкерные болты, закрепляя коробку к стене или потолку. После прокладки кабелей и соединения проводов крышку плотно закручивают винтами - она не требует специальных инструментов. Убедитесь, что внутреннее пространство не перегружено: максимальное количество проводов зависит от их сечения, но не рекомендуется заполнять более чем на 40 % объёма коробки.

Безопасность и стандарты

Коробка соответствует требованиям безопасности для электроустановок в условиях повышенной опасности. Безгалогенный материал (HF) исключает образование едких газов при перегреве или возгорании. Напряжение изоляции 450 В гарантирует безопасную работу в сетях до 380 В переменного тока. Применение пломбируемых коробок соответствует нормам ПУЭ для контрольных и ремонтных точек.

Преимущества

• Высокая герметичность благодаря четырём встроенным гермовводам - минимизирует попадание влаги и пыли;
• Удобная крышка с винтовым креплением - легко открывается и надёжно закрывается;
• Пломбируемость - позволяет соблюдать правила техники безопасности и контролировать доступ к соединениям;
• Устойчивость к температурным колебаниям - работает в холодных и жарких условиях без деформаций;
• Лёгкий вес и простота установки - экономят время при монтаже.

Ограничения применения

Не применяйте коробку в средах с постоянным погружением в воду - IP44 не обеспечивает защиту от длительного контакта с жидкостью. Также не используйте её в местах с высокой механической нагрузкой (например, рядом с движущимися механизмами), поскольку пластиковый корпус не предназначен для ударных воздействий. Температурный диапазон –25…+40 C исключает применение в экстремально холодных регионах (ниже –25 C) или в нагреваемых камерах (выше +40 C).

Примеры использования

• Подключение светильника на уличной площадке - скрытие соединения проводов от влаги;
• Разветвление силового кабеля в цеху с частой мойкой оборудования;
• Точка соединения в подвале или на лестничной клетке - удобный доступ для проверки и ремонта;
• Монтаж в системе электрической канализации с ПВХ-трубами - формирование замкнутой трассы.

Практические советы

• Перед монтажом проверьте диаметр подключаемых труб - он должен точно соответствовать 20 мм, чтобы гермовводы плотно сели;
• Не затягивайте винты крышки слишком сильно - это может повредить пластиковую резьбу;
• При необходимости увеличить число вводов - используйте переходники или дополнительные муфты, но не сверлите новые отверстия самостоятельно - это нарушит степень защиты IP44;
• После монтажа обязательно проведите пломбировку, особенно если коробка находится в общественной зоне или зоне доступа посторонних лиц;
• При работе в условиях низких температур - перед установкой держите коробку в помещении несколько часов, чтобы избежать хрупкости материала.
