Коробка распределительная С/У 106х21 |U191| Schneider Electric APC

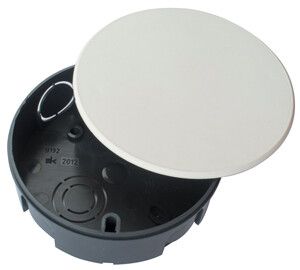

Коробка ответвительная для скрытого монтажа 106х17 мм (размер коробки без крышки d96х15 мм) от Systeme Electric - компактное решение для безопасного разветвления проводов внутри стен. Артикул u191 из серии ЭМ коробки MultiBox подходит для установки в бетонных конструкциях, где важна надёжность и минимизация внешнего влияния.

Назначение и область применения

Коробка ответвительная для скрытого монтажа 106х17 мм предназначена для соединения и распределения электрических проводов внутри стен. Её используют при монтаже внутренней проводки в жилых, офисных и промышленных зданиях. Подходит для разводки силовых и слаботочных цепей, когда требуется спрятать соединения за отделкой. Благодаря круглой форме и малой глубине легко устанавливается в тонких перегородках.

Технические характеристики

• Габариты: 106×17×106 мм (с крышкой); без крышки - d96×15 мм
• Монтажная глубина: 13 мм - позволяет использовать в тонких штукатурных слоях
• Степень защиты: IP30 - предохраняет от доступа пальцев и крупных частиц, но не от воды
• Количество входов: 10 - можно подключить до десяти кабелей
• Материал: бесгалогенный пластик - не выделяет токсичных веществ при нагреве
• Цвет: корпус черный, крышка белая
• Диапазон температур: от -25C до +60C - работает в большинстве климатических условий
• Тип крышки: заглушка - фиксируется на месте, обеспечивает герметичность

Совместимость и монтаж

Коробка ответвительная для скрытого монтажа 106х17 мм устанавливается исключительно в бетонные конструкции. Для монтажа делают нишу соответствующего размера. Кабели заводятся через выбиваемые отверстия в боковой поверхности или через заднюю сторону - удобно при проходе проводов с разных направлений. Диаметр отверстий рассчитан под стандартные кабельные вводы. Установка требует точного соблюдения глубины ниши - 13 мм - чтобы крышка плотно закрывала корпус без напряжения.

Безопасность и стандарты

Коробка выполнена из материала без галогенов, что снижает риск образования ядовитых газов при перегреве. Соответствует требованиям безопасности для скрытой проводки в помещениях. IP30 гарантирует защиту от прикосновений и твёрдых предметов, но не предназначен для влажных сред - не используйте в банях, подвалах или на улице.

Преимущества

• Удобная форма: круглое основание равномерно распределяет нагрузку в стене, меньше трещин при штукатурке
• Высокая плотность входов: 10 отверстий позволяют организовать сложную разводку без дополнительных коробок
• Задний ввод: упрощает прокладку кабелей от потолка или пола, особенно в многоэтажных системах
• Бесгалогенный материал: безопаснее для людей и окружающей среды при возгорании
• Крышка-заглушка: не выпадает, не теряется, легко открывается для обслуживания

Ограничения применения

• Не подходит для открытой проводки - только скрытый монтаж в бетоне
• IP30 не защищает от влаги - нельзя применять в сырых помещениях
• Глубина 13 мм ограничивает использование с толстыми кабелями (>4 мм2) - проверяйте радиус изгиба
• Не рекомендовано для мест с высокими механическими нагрузками - например, рядом с дверными проёмами

Примеры использования

• Разветвление питания для нескольких розеток в одной комнате
• Подключение светильников от одного кабеля в коридоре
• Объединение сигналов от датчиков движения в единую точку
• Скрытая разводка в панельных домах с тонкими стенами

Практические советы

• Перед монтажом удалите все выбивные отверстия, которые не будут использоваться - так повысится прочность корпуса
• При работе с многожильным кабелем используйте наконечники - они лучше фиксируются в клеммах внутри коробки
• Не забудьте оставить запас провода (не менее 15 см) - он нужен для последующего ремонта или замены
• Проверьте совпадение диаметра ниши с размером коробки без крышки (d96 мм) - даже 1–2 мм лишнего могут помешать закрытию крышки
• Артикул u191 совместим с другими элементами серии ЭМ коробки MultiBox - можно комбинировать с переходниками и креплениями
