Коробка распределительная с/у 80х36 | U195 SE APC

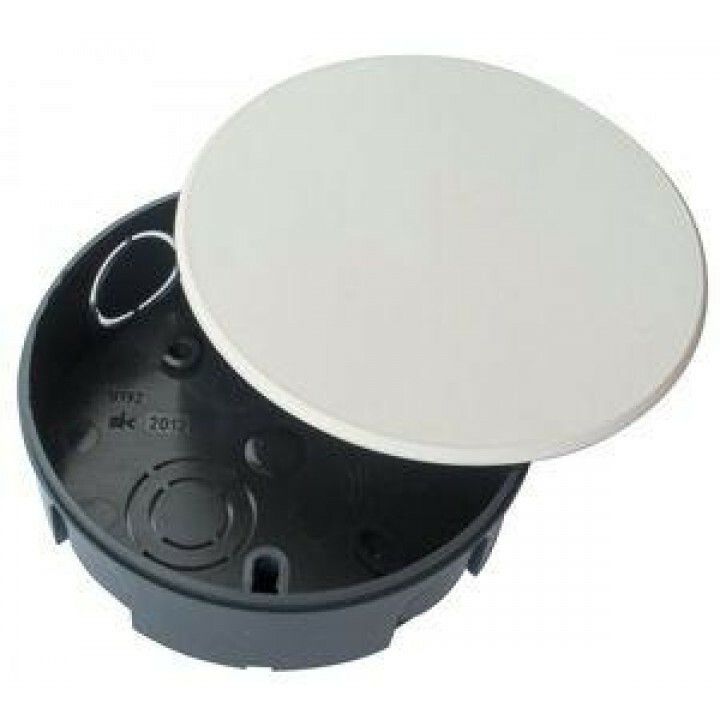

Коробка распределительная для скрытого монтажа 80х36 мм от Systeme Electric (артикул u195) предназначена для безопасного разветвления проводов и кабелей внутри стен из бетона. Эта модель из серии ЭМ коробки MultiBox обеспечивает компактное и надёжное решение для внутренней электропроводки.

Назначение и область применения

Коробка распределительная для скрытого монтажа 80х36 мм используется для соединения и распределения электрических цепей внутри сплошных стен - например, в жилых домах, офисах или общественных зданиях. Подходит для монтажа в бетонных конструкциях при устройстве скрытой проводки. Каждая коробка позволяет организовать до десяти точек ввода кабелей, что упрощает прокладку и обслуживание сетей.

Технические характеристики

• Габаритные размеры: 80×80×33 мм (наружные, с учётом крышки)
• Монтажная глубина: 29 мм - достаточна для размещения соединений без перегрузки пространства
• Диаметр корпуса: 71 мм (без крышки), диаметр крышки: 80 мм
• Количество входов: 10 - позволяют подключить несколько кабелей без дополнительных ответвлений
• Материал: пластик на основе безгалогенного состава - снижает токсичность при нагреве
• Степень защиты: IP30 - защищает от твёрдых предметов больше 2,5 мм, но не от воды
• Диапазон рабочих температур: от -25 C до +60 C - подходит для большинства интерьерных условий
• Цвет корпуса: чёрный; цвет крышки: белый - контраст для удобной визуальной идентификации
• Форма: круглая - оптимальна для равномерного распределения нагрузки в бетоне

Совместимость и монтаж

Коробка распределительная для скрытого монтажа 80х36 мм рассчитана на установку в бетонную стену. Для монтажа требуется вырезать отверстие диаметром около 80 мм и глубиной не менее 30 мм. Коробка фиксируется штукатуркой или раствором после введения кабелей через предварительно подготовленные вводы. Крышка-заглушка легко снимается для доступа к соединениям - она не требует инструментов для демонтажа. Убедитесь, что посадочные отверстия соответствуют диаметрам используемых кабельных вводов - максимальный внешний диаметр кабеля не должен превышать 10–12 мм.

Безопасность и стандарты

Коробка изготовлена из безгалогенного пластика, что соответствует требованиям безопасности при возгорании - при высоких температурах не выделяются едкие газы. Степень защиты IP30 гарантирует защиту от контакта с инструментами и крупными частицами, однако не предназначена для влажных помещений или мест с риском попадания воды. Применение вне сухих интерьеров не рекомендовано.

Преимущества

• Удобная форма и глубина обеспечивают плотную посадку в бетоне без трещин
• 10 входов позволяют минимизировать количество коробок на одной линии
• Крышка-заглушка легко открывается и герметично закрывается без крепежа
• Чёрный корпус маскируется под отделку, белая крышка даёт визуальный сигнал о наличии соединения
• Материал без галогенов повышает экологическую безопасность при ремонте или замене

Ограничения применения

• Не предназначен для установки во влажных помещениях (ванная, кухня, подвал) - IP30 не обеспечивает защиту от влаги
• Не подходит для открытой проводки или поверхностного монтажа - только скрытый монтаж в бетон
• Не допускается использование с кабелями диаметром более 12 мм - возможны трудности с вводом и перегрев
• Не следует применять в условиях постоянных механических ударов или вибраций - материал не усилен

Примеры использования

• Разветвление освещения в квартире - от одного кабеля к нескольким светильникам
• Подключение розеточных групп в жилых комнатах
• Объединение проводов от терморегулятора и теплого пола
• Соединение сигнальных линий в системах управления

Практические советы

• Перед монтажом проверьте, чтобы все кабели были отключены и обесточены
• При вырезании отверстия в бетоне используйте коронку диаметром 80 мм - так получится идеальная посадка
• Заливайте раствор вокруг коробки равномерно, чтобы избежать перекоса крышки
• Не затягивайте кабели слишком сильно - это может повредить изоляцию при последующем открытии крышки
• При использовании нескольких коробок рядом - соблюдайте минимальный интервал между ними 10 см для удобства работы
