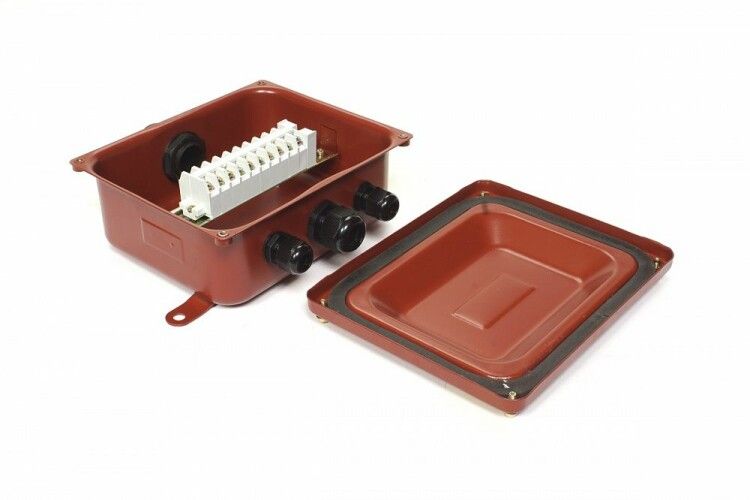

Коробка распределительная соединительная КС-20 УХЛ1,5 IP65 (без отверстий) | zeta30377 ГОФРОМАТИК ЗЭТА

Коробка соединительная КС-20 УХЛ1,5 IP65 без отверстий - это герметичный корпус для надёжного соединения и разветвления электрических кабелей с жилами 1,5–4 мм2 в условиях повышенной влажности, пыли и перепадов температур. Бренд ЗЭТА Новосибирск обеспечивает соответствие требованиям ГОСТ, а артикул zeta30377 указывает на модель без предварительно просверленных отверстий - её необходимо дорабатывать при монтаже.

Назначение и область применения

Коробка соединительная КС-20 УХЛ1,5 IP65 без отверстий используется для безопасного соединения и распределения проводов в силовых и слаботочных цепях - например, в системах КИПиА, автоматизации, промышленном оборудовании. Подходит для установки внутри помещений и на улице, где требуется высокая степень защиты от внешних воздействий. Материал корпуса выдерживает экстремальные условия эксплуатации - от -60C до +40C, что делает её пригодной для работы в холодных регионах.

Технические характеристики

• Максимальное сечение жил кабеля: 1,5 – 4 мм2 (медные или алюминиевые)
• Степень защиты: IP65 (при использовании латунных вводов или металлических заглушек)
• Климатическое исполнение: УХЛ1,5 - устойчивость к влаге, пыли, перепадам температур
• Материал корпуса: термостойкий пластик, не поддерживающий горение
• Крышка: фиксируется винтами, не выпадают при демонтаже
• Наличие бобышек: запрессованная - позволяет закрепить кабельный ввод без сверления
• Габариты: соответствуют стандартным габаритам КС-20 (без отверстий - все вводы делаются самостоятельно)

Совместимость и монтаж

Коробка соединительная КС-20 УХЛ1,5 IP65 без отверстий не имеет готовых проходов - все вводы кабелей должны быть выполнены пользователем. Для этого применяются:

• Латунные кабельные вводы - обеспечивают IP65
• Пластиковые вводы - дают IP54 (менее защищённый вариант)
• Металлические заглушки - для закрытия неиспользуемых мест

Перед монтажом необходимо выбрать подходящий тип ввода и просверлить отверстие в стенке корпуса точно по его диаметру. Уплотнитель в вводе должен плотно прилегать к кабелю - иначе защита снижается. Винты крышки затягиваются равномерно, чтобы не деформировать уплотнение. После сборки проверьте герметичность - при необходимости используйте силиконовый герметик вокруг вводов.

Безопасность и стандарты

Коробка соединительная КС-20 УХЛ1,5 IP65 без отверстий соответствует ГОСТ 14254-2015. Степень защиты IP65 означает полную защиту от пыли и стойкость против струй воды из любого направления. Это гарантирует безопасность при работе в сырых помещениях, на открытых площадках, в промзонах с частой мойкой оборудования. Материал корпуса не распространяет горение - повышает пожарную безопасность.

Преимущества

• Надёжная герметизация благодаря уплотнителю оптимальной жесткости - можно многократно открывать/закрывать крышку без потери IP65
• Не выпадающие винты - исключают потерю крепёжа при обслуживании
• Запрессованная бобышка - упрощает установку вводов, не требует дополнительного крепления
• Поддержка как медных, так и алюминиевых жил - универсальна для старых и новых сетей
• Высокая механическая прочность корпуса - выдерживает нагрузки при монтаже и эксплуатации

Ограничения применения

• Не предназначен для кабелей с сечением более 4 мм2 - возможен перегрев и плохой контакт
• IP65 достигается только при использовании латунных вводов или металлических заглушек - пластиковые вводы снижают защиту до IP54
• Отсутствие готовых отверстий требует дополнительных работ при монтаже - нельзя использовать там, где нужна быстрая установка
• Не рекомендовано применение в зонах постоянного погружения в воду - IP65 не означает водонепроницаемость при длительном погружении

Примеры использования

• Разветвление питания на участке конвейера в пищевой промышленности
• Соединение сигналов датчиков в системе КИПиА на холодильной установке
• Объединение кабелей управления в шкафу на открытом воздухе в северных районах
• Точка ответвления в подземном колодце с высокой влажностью

Практические советы

• Выбирайте латунные вводы, если важна максимальная защита - они совместимы с IP65 и долговечнее пластиковых
• Проверяйте внутренний диаметр ввода перед установкой - он должен соответствовать наружному диаметру кабеля +-0,5 мм
• При сверлении отверстий используйте свёрло с тонкой режущей кромкой - избегайте трещин в корпусе
• Не забудьте после монтажа проверить качество контактов - особенно при соединении алюминиевых жил
• Для удобства храните запасные заглушки - они нужны при изменении схемы подключения
