Бокс учетно-распределительный навесной БУР 3/15 И (ВхШхГ) (520х310х160) IP31 PROxima | mb23-3/15i EKF

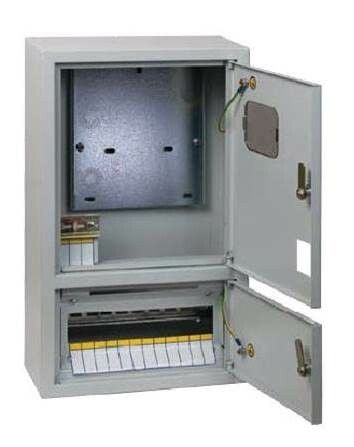

Щит учетно-распределительный навесной ЩУРн-3/15 с замком с окон от бренда EKF, серия PROxima — компактный металлический щит для учёта и распределения электроэнергии в помещениях с умеренным климатом. Подходит для установки счётчиков, автоматических выключателей и УЗО. Артикул mb23-3/15i.

Назначение и область применения

Щит учетно-распределительный навесной ЩУРн-3/15 предназначен для приёма электроэнергии от внешней сети, её учёта через счётчик и дальнейшего распределения по групповым цепям. Обеспечивает защиту от перегрузок и коротких замыканий. Применяется в жилых домах, офисах, малых производствах, на объектах коммунального хозяйства. Подходит для внутреннего монтажа в сухих помещениях с контролируемой температурой.

Технические характеристики

• Форм-фактор: навесной, однорядный
• Размеры: 520×310×160 мм
• Количество модулей DIN: 15 (стандартная ширина 17,5 мм на модуль)
• Материал корпуса: сталь толщиной 0,8 мм
• Степень защиты: IP31 — защита от твёрдых предметов >2,5 мм и вертикально падающих капель воды
• Напряжение: до 380 В переменного тока
• Номинальный ток: 125 А (максимальный допустимый ток ввода)
• Количество вводов: три, каждая с отверстием Ø30 мм снизу корпуса
• Место под счётчик: одно, трёхфазное (1x3ф)
• Количество отсеков: два, разделённые перегородкой
• Тип двери: металлическая с прозрачным окном для считывания показаний счётчика
• Запор: цилиндровый замок
• Климатическое исполнение: УХЛ3 — для работы при температуре от −40°C до +40°C, в условиях повышенной влажности
• Толщина стенок: 0,8 мм
• Гарантия: 60 месяцев
• Сертификат: соответствие ТР ТС 004/2011

Совместимость и монтаж

Щит учетно-распределительный навесной ЩУРн-3/15 с замком с окном монтируется на стену с помощью предварительно установленных кронштейнов или саморезов. Корпус имеет готовые отверстия для крепления. На задней стенке предусмотрена монтажная панель и DIN-рейка — для установки автоматов, УЗО, контакторов. Каждый отсек имеет собственную дверь, что позволяет обслуживать одну часть щита без доступа к другой. Для подключения вводных кабелей используются три нижних отверстия Ø30 мм. Перегородка между отсеками создаёт зону для прокладки проводов — снижает риск путаницы при монтаже. Монтаж рекомендуется выполнять после проверки целостности корпуса и наличия всех элементов комплекта.

Безопасность и стандарты

Изделие соответствует требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования». Конструкция исключает случайный доступ к токоведущим частям при закрытых дверях. Цилиндровый замок препятствует неквалифицированному вскрытию. Фосфатирование и порошковое покрытие обеспечивают устойчивость к коррозии. Напряжение 380 В и ток 125 А соответствуют нормам для бытовых и коммерческих сетей. Не предназначен для установки вне помещений или в местах с постоянным попаданием воды.

Преимущества

• Два отсека позволяют раздельно размещать оборудование учёта и распределения — удобно для контроля и обслуживания
• Прозрачное окно на двери даёт возможность снимать показания счётчика без открывания щита
• Высокая механическая прочность за счёт сварного корпуса из стали
• Наличие DIN-рейки и монтажной панели — сразу готово к сборке
• Защита от коррозии продлевает срок службы даже в условиях повышенной влажности
• Длинная гарантия — 5 лет — указывает на надёжность материалов и технологии изготовления

Ограничения применения

• Не подходит для наружной установки — IP31 не защищает от дождя, брызг и пыли в открытых зонах
• Нельзя использовать в средах с агрессивными газами, химикатами или паром
• Глубина установки 0 мм — требует свободного пространства перед щитом для открывания дверей (минимум 10–15 см)
• Не содержит встроенных устройств — все автоматы, счётчики, УЗО необходимо приобретать отдельно
• Комплектация некомплектная — требуется самостоятельная комплектация оборудованием

Примеры использования

• Электрощит в подъезде многоквартирного дома — для ввода 380 В и распределения по квартирам
• Общий вводный щит на складе или мини-цехе — с одним счётчиком и несколькими автоматами
• Распределительный щит в административном здании — для управления светом, розетками и кондиционерами
• Аппаратный пункт в системе теплоснабжения — где нужен отдельный учёт энергии насосов и клапанов

Практические советы

• Перед монтажом проверьте, чтобы отверстия Ø30 мм совпадали с местом входа кабеля — используйте кабельные вводы или муфты для герметизации
• При установке счётчика убедитесь, что он поместится в отведённое место 1x3ф — типоразмеры могут отличаться
• Используйте клеммы с достаточным сечением — для тока 125 А рекомендовано сечение кабеля не менее 25 мм² медного
• Не забудьте про заземление: корпус должен быть подключен к PE-шине
• При необходимости увеличить количество модулей — можно использовать удлинители DIN-реек внутри отсека
• При эксплуатации в холодных помещениях — следите, чтобы конденсат не образовался на окне — периодически протирайте поверхность
