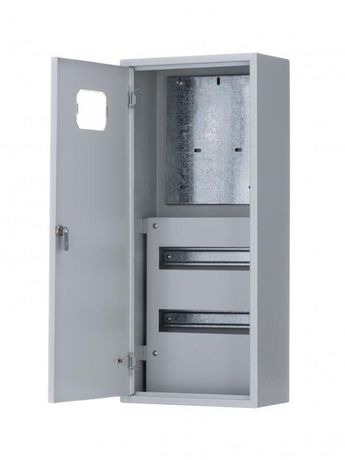

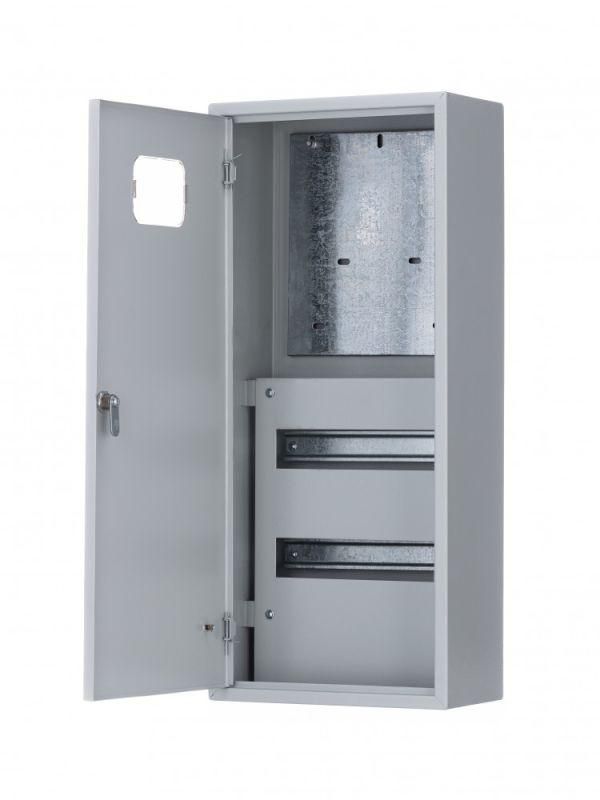

Корпус металлический учетный навесной 680х300х160 3-фазный 24 модуля IP31 ЩРУН-3/24 - 30409DEK APC

Корпус учетный навесной металлический 680х300х160 3-фазный 24 модуля IP31 ЩРУН-3/24 от бренда DEKraft предназначен для установки трехфазного счетчика и коммутационной аппаратуры в условиях внутреннего монтажа. Этот щит обеспечивает надежную фиксацию оборудования, удобный доступ к модулям и защищает компоненты от механических воздействий и пыли.

Назначение и область применения

Щит ЩРУН-3/24 используется для организации учета электроэнергии в трехфазных сетях до 125 А. Подходит для установки в помещениях - жилых домах, офисах, производственных цехах, на объектах ЖКХ и энергоснабжения. Устройство предназначено исключительно для внутренней эксплуатации, так как степень защиты IP31 не обеспечивает устойчивости к атмосферным осадкам.

Технические характеристики

• Габариты: 680×300×160 мм
• Количество модулей DIN: 24 (по 18 мм каждый, два ряда по 12 модулей)
• Материал корпуса: сталь, окраска RAL 7035 (серый)
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикальных капель воды
• Способ монтажа: навесной, на стену
• Наличие DIN-реек: да, две стандартные рейки для модульной аппаратуры
• Заземление: болты заземления на дверце и корпусе
• Клеммы: предусмотрены для подключения шин N и PE
• Дверца: с замком и ключом для защиты от несанкционированного доступа
• Гарантия: 36 месяцев

Совместимость и монтаж

Щит ЩРУН-3/24 совместим со всеми типами модульной аппаратуры, соответствующей стандарту DIN EN 60715 (ширина 18 мм на модуль). Для монтажа используются предварительно подготовленные отверстия на задней стенке. Кабели вводятся через верхние или нижние кабельные вводы - выбирайте вариант в зависимости от трассировки проводки. Монтажная панель внутри позволяет закрепить счетчик с помощью крепежных планок, указанных в его инструкции. Не требует специальных инструментов - достаточно отвертки и гаечного ключа.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р 51321.1 для распределительных щитов. Конструкция обеспечивает безопасную работу при напряжении до 1000 В переменного тока. Наличие заземляющих болтов и изолированных шин N/PE снижает риск поражения током. Применение стали с покрытием гарантирует долговечность в условиях нормальной влажности.

Преимущества

• Жесткая стальная конструкция выдерживает нагрузки и не деформируется при длительной эксплуатации
• Два ряда модулей позволяют компактно расположить счетчик, автоматы и УЗО
• Запираемая дверца повышает безопасность и соответствие требованиям контролирующих органов
• Четко продуманная система крепления шин N и PE упрощает сборку и проверку заземления
• Ввод кабелей сверху и снизу - гибкость при проектировании трасс

Ограничения применения

• Не применяется на улице - IP31 не защищает от дождя, снега и высокой влажности
• Не рассчитан на взрывоопасные среды или повышенную запыленность (например, цеха с металлообработкой)
• Максимальный номинальный ток 125 А - не подходит для крупных промышленных объектов с токами выше этого значения
• Не имеет встроенной вентиляции - при перегрузках возможен нагрев, требуется контроль температурного режима

Примеры использования

• Электрощитовая в многоквартирном доме - установка трехфазного счетчика и автоматических выключателей на этаж
• Объекты малого бизнеса: кафе, автосервис, магазины с трехфазным питанием
• Административные здания - распределение питания по группам освещения и розеток
• Подстанции и пункты приема электроэнергии для учета потребления

Практические советы

• Перед монтажом проверьте посадочные размеры счетчика - он должен плотно фиксироваться на монтажной панели
• При использовании кабеля большего сечения, чем 16 мм2, убедитесь, что вводные отверстия достаточны - возможно, потребуется доработка
• Не забудьте подключить заземляющий проводник к болту на корпусе - это обязательное условие безопасности
• При планировании размещения устройств - оставьте свободное место рядом с счетчиком для обслуживания и поверки
• Щит ЩРУН-3/24 от DEKraft хорошо сочетается с продукцией других производителей - главное, чтобы модули были стандарта DIN
