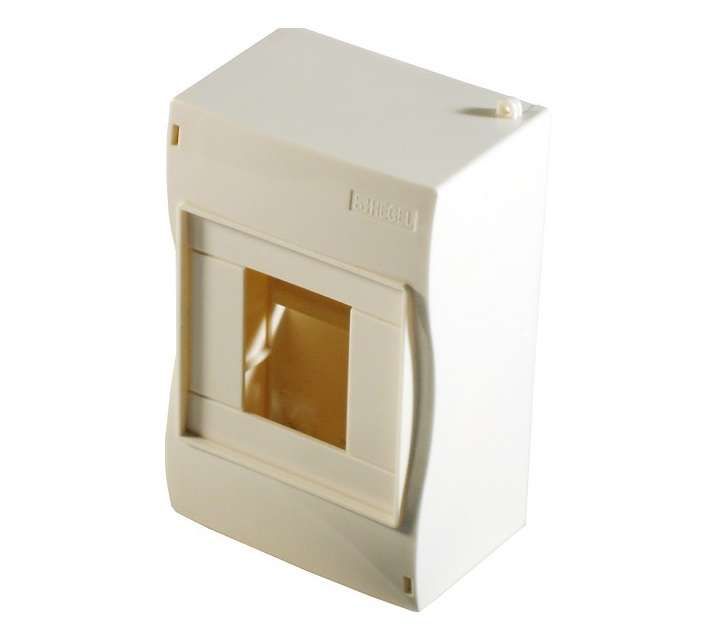

Щиток ЩРн-П-2/4 без двери IP40 слоновая кость - КМ2040-01-И HEGEL

Корпус модульный открытой установки на 3-4 модуля IP40 слоновой кости от HEGEL (артикул км2040-01-и) предназначен для компактного размещения модульных устройств на DIN-рейке в условиях внутренней установки. Он сочетает простую конструкцию, доступную стоимость и надёжную фиксацию оборудования, что делает его популярным решением для распределительных щитов в бытовых и промышленных системах.

Назначение и область применения

Корпус модульный открытой установки на 3-4 модуля IP40 слоновая кость используется для монтажа коммутационных и управляющих устройств на стандартную DIN-рейку шириной 35 мм. Подходит для установки автоматических выключателей, УЗО, реле времени, мини-контакторов, сигнальных ламп, кнопочных постов и других модульных элементов. Применяется в жилых домах, офисах, малых производствах и объектах с ограниченными требованиями к защите от внешних воздействий.

Технические характеристики

• Количество модулей DIN: 4 (возможно использование до 3–4 стандартных модулей)
• Степень защиты: IP30 - защита от контакта с токоведущими частями и крупными твердыми предметами, но не от пыли и воды
• Материал корпуса: полистирол - прочный, легкий термопластик, устойчивый к механическим нагрузкам
• Цвет: бежевый (слоновая кость) - нейтральный оттенок, хорошо сочетается с интерьером
• Способ монтажа: навесной - крепится на стену с помощью шурупов или дюбелей
• Климатическое исполнение: У3 - рассчитан на работу в помещениях с умеренным климатом, температурой от −10C до +40C
• Тип изделия: распределительный щит открытой установки

Совместимость и монтаж

Корпус совместим со всеми стандартными модульными устройствами, соответствующими ГОСТ Р МЭК 60988. Для монтажа требуется предварительно просверлить отверстия в стене и зафиксировать корпус с помощью двух саморезов (не входят в комплект). DIN-рейка встроена внутри корпуса - её можно легко заменить при необходимости. Открытая конструкция позволяет проводить обслуживание без демонтажа корпуса. Обратите внимание: посадочная глубина корпуса рассчитана на устройства высотой до 100 мм; более габаритные модули могут не поместиться.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок напряжением до 1000 В переменного тока. Конструкция исключает случайный контакт с токоведущими частями благодаря изолирующим стенкам и отсутствию доступа к проводникам при установленных аппаратах. Соответствие стандарту IP30 обеспечивает базовую защиту от прямого прикосновения, но не гарантирует безопасность во влажных средах или при наличии пыли.

Преимущества

• Легкий вес и простота сборки снижают время монтажа
• Полистирольный корпус не требует специального ухода и не ржавеет
• Чёткая разметка модулей упрощает планирование расположения оборудования
• Наличие встроенного крепления DIN-рейки исключает необходимость дополнительной фурнитуры
• Бежевый цвет маскирует следы эксплуатации и лучше вписывается в интерьер помещений

Ограничения применения

• Не применяется в помещениях с повышенной влажностью, сыростью или риском попадания воды - степень защиты IP30 недостаточна
• Не рекомендован для наружной установки или мест с высоким уровнем запылённости
• Не поддерживает пломбирование крышки - не подходит для зон, где требуется контроль доступа
• Ограниченная вместимость: не подходит для установки более чем 4 модулей или габаритных устройств (например, больших АВ или преобразователей частоты)

Примеры использования

• Распределительный щит в квартире для групп освещения и розеток
• Шкаф управления насосной станцией в подвале
• Пульт управления конвейером на небольшом цехе
• Аппаратный пункт в офисе для реле и контроллеров

Практические советы

• Перед монтажом проверьте, чтобы все модули, которые планируете установить, укладывались в 4 модуля по высоте - некоторые автоматы имеют увеличенную высоту
• Используйте кабельные вводы (приобретаются отдельно) для организации входа/выхода проводов - в корпусе они не предусмотрены
• При использовании в холодном помещении убедитесь, что температура не опускается ниже −10C - материал может стать хрупким
• Для удобства обслуживания располагайте часто используемые устройства (например, УЗО) в первых модулях
• Корпус HEGEL км2040-01-и не предназначен для замены герметичных щитов - выбирайте модели с IP54/IP65, если есть риск воздействия влаги или пыли
