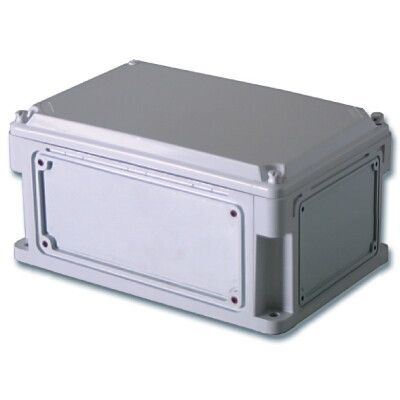

Корпус пластиковый RAM box IP67 600х300х146 мм(высота крышки 21) стенка с выбивными фланцами непрозрачная крышка | 563210 DKC ДКС

Корпус DKC RAM box с артикулом 563210 - это ударопрочный навесной щит с защитой IP67, рассчитанный на установку в сложных внешних условиях. Подходит для монтажа оборудования автоматизации и распределения энергии, особенно там, где важны надежность, герметичность и долговечность.

Назначение и область применения

Корпус DKC RAM box 563210 предназначен для размещения электронных компонентов, модулей управления, контакторов, реле и других устройств в условиях повышенной влажности, запыленности, перепадов температур и механических нагрузок. Применяется на открытых площадках, в промышленных зонах, на транспорте, в сельском хозяйстве и на объектах ЖКХ. Благодаря классу защиты IP67 и устойчивости к УФ-излучению, корпус подходит для постоянной работы на улице, даже при прямом солнечном свете и дожде.

Технические характеристики

• Размеры: 600×300×146 мм (высота × ширина × глубина)
• Высота крышки: 21 мм
• Степень защиты: IP67 - полная защита от пыли и временного погружения в воду до 1 метра
• Ударопрочность: IK09 - выдерживает удар энергией 10 Дж (эквивалент 1,25 кг, падающего с 80 см)
• Материал: поликарбонат, класс горючести V-0 (самозагасающийся)
• Цвет: RAL 7035 (серый антрацит)
• Климатическое исполнение: УХЛ1 - работает при температурах от −50C до +50C
• Количество дверей: одна, с возможностью оснащения стеклом или вентиляцией
• Замок: есть, для предотвращения несанкционированного доступа
• Фланцы: 6 шт. типа C - для ввода кабелей и труб
• Монтажная пластина: регулируется по глубине для точной настройки положения оборудования
• Поверхность: необработанная - без покрытия, сохраняет прочность материала
• Соединение в ряд: возможно - позволяет собирать несколько корпусов в единую цепочку
• Монтаж: навесной, с возможностью крепления на столб

Совместимость и монтаж

Корпус DKC RAM box 563210 совместим с метрическими креплениями - все отверстия и втулки рассчитаны под болты M6. В комплекте идут забивные втулки с внутренней резьбой M6, что позволяет сразу крепить оборудование без дополнительных элементов. Для монтажа на столб используются предусмотренные крепёжные отверстия на боковых стенках. Навесной способ установки требует наличия плоской вертикальной поверхности. Монтажная пластина легко перемещается вдоль глубины корпуса - удобно при использовании габаритных устройств. Кабели заводятся через фланцы типа C, которые можно закрывать заглушками при необходимости.

Безопасность и стандарты

Корпус соответствует требованиям IEC 62208 для корпусов электротехнических изделий. Степень защиты IP67 подтверждает соответствие EN 60529. Класс самозагасаемости V-0 соответствует UL 94. Ударопрочность IK09 проверена по EN 62262. Климатическое исполнение УХЛ1 соответствует ГОСТ 15150. Все материалы устойчивы к старению под действием УФ-излучения, что исключает хрупкость и трещины при длительной эксплуатации на солнце.

Преимущества

• Двойная защита от воды и пыли - идеально для уличных условий
• Высокая ударостойкость - выдерживает случайные повреждения при обслуживании
• Регулируемая монтажная пластина - снижает риск перегрева и затруднённого доступа к клеммам
• Возможность комбинирования с застекленной/вентилируемой дверью - гибкая адаптация под задачи
• Крепление на столб - экономит место и упрощает установку вдоль дорог или линий связи
• Соединение в ряд - позволяет масштабировать системы без потери герметичности

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP67 допускает лишь временное воздействие
• Пластиковый корпус не рекомендован для мест с высокой вероятностью взрывов или искрообразования - не является взрывозащищённым
• Не имеет встроенной терморегуляции - при высоких тепловыделениях требуется принудительный обмен воздухом
• Цвет RAL 7035 не подходит для камуфляжа или декоративной интеграции - выбран для функциональности, а не эстетики

Примеры использования

• Электрощит на улице для управления насосной станцией
• Контроллер автономного освещения на автомобильной дороге
• Распределительный щит на сельскохозяйственном участке с датчиками влажности почвы
• Аппаратура автоматического контроля температуры в холодильной камере на открытом складе
• Система сбора данных с датчиков на железнодорожной платформе

Практические советы

• Перед монтажом проверьте посадочный диаметр кабелей - фланцы подходят для труб Ø16–Ø32 мм
• Используйте только пластиковые винты из комплекта - металлические могут вызвать коррозию и нарушить герметичность
• При соединении нескольких корпусов в ряд - используйте специальные переходники между ними, чтобы сохранить степень защиты
• Если нужна видимость состояния оборудования - заказывайте вариант со стеклянной дверью; если важно теплоотведение - выбирайте вентилируемую дверь
• При установке на столб - убедитесь, что основание выдерживает вес корпуса (с оборудованием - до 15 кг)
• Не открывайте крышку во время дождя - даже при IP67 лучше избегать попадания воды на внутренние контакты
