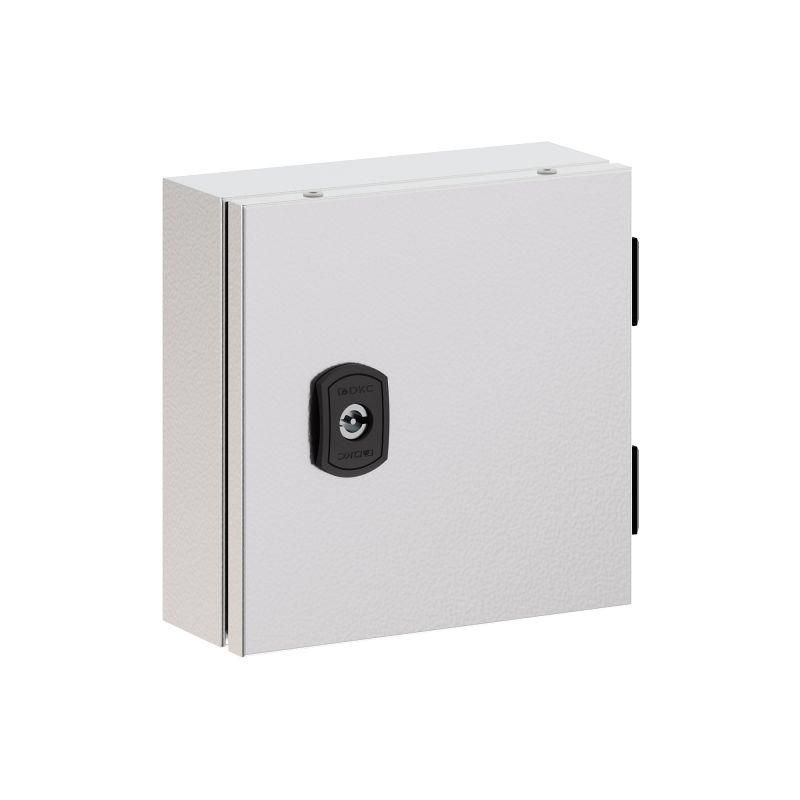

Корпус клеммный металлический SDE ВхШхГ 200x200x80 мм с дверцей | R5SDE228C DKC ДКС

Корпус клеммный металлический ВхШхГ 200x200x80 мм с дверцей DKC - это надёжный щит для монтажа клемм, автоматов и DIN-реек в условиях повышенной влажности, запылённости и механических воздействий. Артикул r5sde228c из серии RAM block подходит как для внутрипомещенческого, так и для наружного использования.

Назначение и область применения

Корпус клеммный металлический ВхШхГ 200x200x80 мм с дверцей DKC предназначен для сборки распределительных устройств: разветвления силовых и контрольных кабелей, монтажа автоматических выключателей, УЗО, реле, DIN-реек и других компонентов. Применяется в системах управления, автоматизации, энергообеспечении объектов - на промышленных площадках, в насосных станциях, на транспорте, в жилых комплексах и на открытых участках.

Технические характеристики

• Размеры: высота 200 мм, ширина 200 мм, глубина 80 мм
• Материал: листовая сталь с порошковым покрытием (полиэфирная краска)
• Степень защиты: IP55 - защита от пыли и струй воды с любого направления
• Ударопрочность: IK10 - выдерживает удары до 20 Дж (эквивалент 1,25 кг, падающего с 1,6 м)
• Количество дверей: одна, с застеклением и вентиляционными отверстиями
• Замок: есть, с возможностью пломбирования
• Монтажная панель: встроена, позволяет крепить оборудование на саморезы
• Фиксация DIN-реек: предусмотрены предустановленные рейки на задней стенке
• Заземление: выведенный контакт на крышке
• Уплотнение: литой полиуретановый уплотнитель на дверце
• Цвет: серый

Совместимость и монтаж

Корпус клеммный металлический ВхШхГ 200x200x80 мм с дверцей DKC совместим с любыми стандартными DIN-рейками и клеммами, соответствующими ГОСТ/IEC. Подходит для:

• Навесного монтажа на стену или опору
• Напольной установки (при использовании базовой рамы)
• Крепления на столб (доступны кронштейны в комплекте)
• Встраивания в стену (требуется подготовка ниши)

Дверца открывается на петлях, легко доступна для обслуживания. Все крепёжные элементы, фланцы и замки входят в комплект. Для герметичности при монтаже проверьте плотность прилегания уплотнителя к раме.

Безопасность и стандарты

Корпус соответствует требованиям IEC 62208 и EN 61439-1. Сертифицирован для работы в сейсмоактивных зонах и на морских судах. Степень защиты IP55 и ударопрочность IK10 обеспечивают безопасную работу в сложных условиях. Наличие заземляющего вывода гарантирует соответствие нормам электробезопасности.

Преимущества

• Высокая прочность стали и порошковое покрытие против коррозии - долгий срок службы даже на открытом воздухе
• Защита IP55 + уплотнитель - надёжная герметизация без необходимости дополнительных средств
• Интегрированные рейки для DIN-реек - экономят время при сборке
• Застеклённая дверь - возможность визуального контроля состояния оборудования без вскрытия
• Вентилируемая дверь - снижает риск перегрева при длительной нагрузке
• Возможность соединения в ряд - удобно для масштабируемых решений

Ограничения применения

• Не предназначается для постоянного погружения в воду - IP55 не обеспечивает герметичность при затоплении
• При температуре ниже -30C возможно хрупкое поведение полиуретанового уплотнителя - рекомендовано проверять условия эксплуатации
• Глубина 80 мм ограничивает установку крупногабаритных аппаратов - не подходит для мощных преобразователей частоты или больших АВ
• Не используется в взрывоопасных средах - отсутствует взрывозащита Ex

Примеры использования

• Электрощит на фасаде здания для питания освещения и вентиляции
• Распределительный пункт на промышленном конвейере
• Клеммная коробка на столбе для подключения уличного светильника
• Аппаратный шкаф на морском судне для управления трюмным оборудованием
• Автоматический щит в подвале с высокой влажностью

Практические советы

• Перед монтажом проверьте, что посадочные отверстия под крепёж совпадают с вашей поверхностью - особенно при установке на столб
• При наружной установке ориентируйте дверцу так, чтобы она не находилась под прямым дождём - лучше повернуть её немного вниз
• Для увеличения герметичности используйте силиконовый герметик вокруг входящих кабелей - даже при IP55 важно исключить протечки через проходы
• При соединении нескольких корпусов в ряд соблюдайте минимальный зазор между ними - минимум 10 мм для теплоотвода и доступа
• Проверяйте состояние уплотнителя каждые 6–12 месяцев - при старении он теряет эластичность
• Артикул r5sde228c - один из самых популярных в серии RAM block; при заказе нескольких экземпляров убедитесь, что все имеют одинаковое исполнение (застеклённая дверь, наличие замка)
