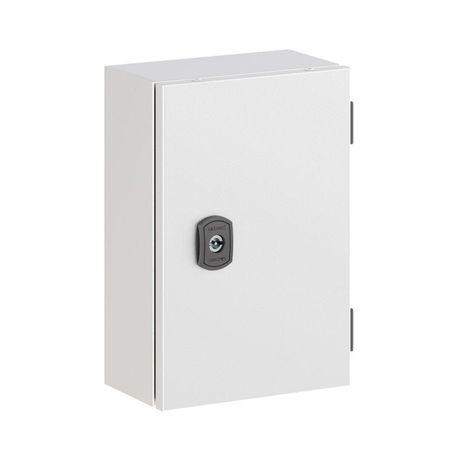

Корпус клеммный металлический SDE ВхШхГ 300x200x120 мм с дверцей | R5SDE3212C DKC ДКС

Корпус клеммный металлический DKC SDE ВхШхГ 300x200x120 мм с дверцей DKC предназначен для безопасного размещения клемм, автоматических выключателей и других устройств распределительных систем. Этот корпус подходит как для внутрипомещенческого, так и для наружного монтажа благодаря защищённой конструкции и прочному металлическому корпусу.

Назначение и область применения

Корпус клеммный металлический DKC SDE ВхШхГ 300x200x120 мм с дверцей DKC используется для сборки распределительных щитов, где требуется надёжная защита электрооборудования от внешних воздействий. Подходит для разветвления силовых и контрольных кабелей в условиях повышенной запылённости, влажности или перепадов температур. Применяется в промышленности, на транспорте, в энергообъектах и объектах ЖКХ.

Технические характеристики

• Габариты: 300 × 200 × 120 мм (высота × ширина × глубина)
• Материал: листовая сталь с порошковым покрытием
• Степень защиты: IP55 - защита от пыли и струй воды из любого направления
• Ударопрочность: IK10 - устойчив к механическим ударам (эквивалент 20 Дж)
• Цвет: серый
• Количество дверей: одна
• Застекленная дверь: да - позволяет визуально контролировать состояние оборудования без открывания
• Наличие замка: да - обеспечивает доступ только авторизованному персоналу
• Вентилируемая дверь: да - способствует естественному теплоотводу
• Монтажная панель: есть - для крепления DIN-реек и оборудования
• Фиксация DIN-рейки: предусмотрена на задней стенке - специальные рейки для удобной установки
• Заземляющий вывод: предусмотрен на крышке - для подключения контура заземления
• Уплотнитель: литой полиуретановый - герметичное закрывание двери

Совместимость и монтаж

Корпус клеммный металлический DKC SDE ВхШхГ 300x200x120 мм с дверцей DKC рассчитан на навесную установку, но также допускает напольную и настенную фиксацию. Возможна установка на столб - подходит для уличных распределительных пунктов. Корпус совместим с DIN-рейками стандартных типов (TS35/7,5 и TS35/15). Для монтажа используются предустановленные крепёжные отверстия и комплектные болты. Соединение в ряд возможно - несколько корпусов можно расположить рядом без потери степени защиты.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для работы в сейсмоактивных районах и на морских судах. Сертифицирована для эксплуатации в соответствии с международными нормами IEC 62208 и ГОСТ Р 51321.1. Порошковое покрытие устойчиво к коррозии, химическим веществам и УФ-излучению. Ударопрочность IK10 гарантирует сохранность внутреннего оборудования даже при случайном ударе инструментом или предметом.

Преимущества

• Высокая механическая прочность - стальной корпус выдерживает нагрузки и деформации
• Защита IP55 + герметичный уплотнитель - надёжная работа в сыром и пыльном воздухе
• Застекленная дверца - возможность наблюдения без вскрытия, снижение риска повреждения контактов
• Интегрированные рейки для DIN-реек - экономят время при сборке щита
• Заземляющий вывод на крышке - упрощает подключение системы заземления
• Поддержка нескольких способов монтажа - универсальное решение для любых условий

Ограничения применения

• Не предназначены для постоянного погружения в воду - IP55 не обеспечивает защиту от затопления
• Не рекомендуется для установки в средах с агрессивными химическими парами (например, кислотные производства)
• Максимальная рабочая температура не указана - следует проверять соответствие температурных режимов установленного оборудования
• Объем корпуса ограничен - для крупных щитов с большим количеством аппаратов потребуется более глубокий или широкий корпус

Примеры использования

• Распределительный щит на улице для питания освещения дворовой территории
• Клеммная коробка на производстве для подключения датчиков и управления станком
• Электрошкаф на железнодорожной станции для коммуникаций и сигнализации
• Щит на морском судне - благодаря сертификации подходит для эксплуатации в условиях влажности и вибрации
• Автоматический ввод резерва (АВР) в жилом доме с наружным монтажом

Практические советы

• Перед монтажом проверьте посадочные размеры - глубина 120 мм требует учета габаритов установленных устройств (например, автоматы с шириной 18 мм должны располагаться с учётом свободного пространства)
• При использовании в холодном климате убедитесь, что оборудование внутри не выделяет значительное количество тепла - вентилируемая дверь не заменяет активное охлаждение
• При установке на столб используйте дополнительные кронштейны - корпус весит около 5–7 кг и требует надёжной фиксации
• Не забудьте подключить заземляющий вывод к основному контуру заземления объекта - это обязательное условие безопасности
• При необходимости модификации - корпус легко адаптируется под другие размеры DIN-реек или дополнительные крепления через заранее подготовленные отверстия
