Корпус клеммный металлический SDE ВхШхГ 300x300x120 мм с дверцей | R5SDE3312C DKC ДКС

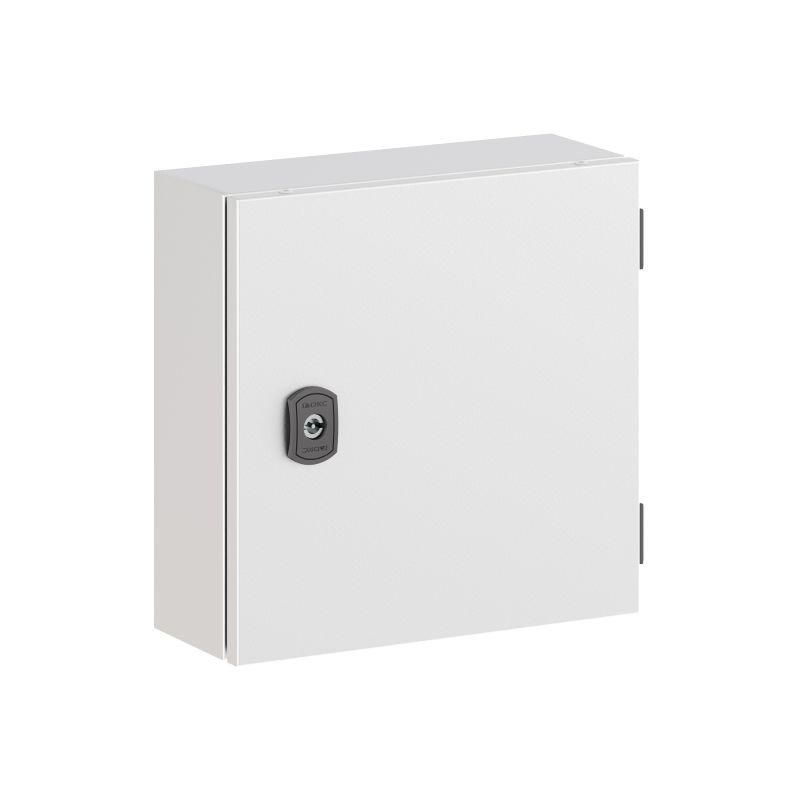

Корпус клеммный металлический DKC SDE ВхШхГ 300x300x120 мм с дверцей DKC - это прочная герметичная коробка для защиты клемм, аппаратов управления и контроллеров в условиях улицы, цеха или распределительного щита. Материал, степень защиты и возможность настенного/напольного монтажа делают этот корпус подходящим решением для надёжной сборки электрооборудования.

Назначение и область применения

Корпус DKC SDE предназначен для размещения коммуникационных элементов: клеммных колодок, реле, контакторов, модулей автоматизации, индикаторов и других малогабаритных устройств. Подходит для создания мини-щитов, пунктов управления, точек ответвления кабелей и систем сигнализации. Благодаря высокой степени защиты и устойчивости к внешним воздействиям, используется как внутри помещений, так и на открытых площадках - например, возле оборудования, на опорах ЛЭП, в насосных станциях или на конвейерах.

Технические характеристики

• Размеры: 300×300×120 мм (высота × ширина × глубина)
• Материал: сталь толщиной 1,2 мм
• Покрытие: порошковое, цвет RAL 7035 (серый антрацит)
• Степень защиты: IP55 - защита от пыли и струй воды из любого направления
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 2 кг, падающего с 1 метра)
• Закрывается одной дверцей с поворотным замком и возможностью запирания
• Функциональные возможности дверцы: есть застекленная версия, вентилируемые варианты - можно выбрать нужную конфигурацию
• Сейсмостойкость: соответствует 9 баллам по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, во влажном воздухе, в зоне повышенной коррозии
• Группа горючести: Г1 - материал трудновоспламеняемый
• Монтажная панель: встроена - позволяет фиксировать оборудование болтами
• Заземление: комплектуется контактными планками без проводов - требуется самостоятельное подключение медного провода

Совместимость и монтаж

Корпус DKC SDE рассчитан на несколько способов установки: настенный, напольный, на столб или в нишу стены. Для крепления предусмотрены подготовленные отверстия и кронштейны. Возможна последовательная установка нескольких корпусов в ряд - удобно для линейных объектов типа длинных конвейеров или участков трубопроводов. Петли дверцы позволяют открывать её полностью, что упрощает обслуживание. Крепление на столбе требует предварительно установленного хомута или рамы. Настенная установка допускает использование дюбелей или сварки - зависит от материала стены.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для работы в промышленной среде. Степень защиты IP55 обеспечивает безопасность персонала от попадания пыли и случайного контакта с токоведущими частями. Ударопрочность IK10 снижает риск повреждения при механических воздействиях. Климатические классы УХЛ1 и ОМ2–ОМ3 гарантируют работу в суровых условиях - от холодных регионов до агрессивных сред с высокой влажностью. Горючесть Г1 исключает распространение пламени при аварийных ситуациях.

Преимущества

• Высокая жесткость конструкции благодаря толстой стали - не деформируется даже при нагрузке на дверцу
• Порошковое покрытие устойчиво к царапинам, UV-излучению и коррозии - долгий срок службы без окраски
• Защелкивающаяся дверца с замком - легко закрывается одним движением, не требует инструментов
• Встроенная монтажная панель - экономит время при установке оборудования
• Вариант с застекленной дверью - позволяет видеть состояние индикации без вскрытия корпуса
• Вентилируемая дверь - снижает нагрев внутренних компонентов при длительной работе
• Совместимость с другими корпусами серии RAM block - возможно масштабирование системы

Ограничения применения

• Не предназначено для постоянного погружения в воду - IP55 не обеспечивает гидроизоляцию при затоплении
• Не рекомендовано использовать в местах с постоянным воздействием кислот, щелочей или растворителей - порошковое покрытие имеет ограниченную химическую стойкость
• Комплектация не включает провода заземления - необходимо приобрести и смонтировать самостоятельно
• Глубина 120 мм ограничивает установку крупных аппаратов - не подходит для больших PLC или преобразователей частоты
• Цвет RAL 7035 - серый антрацит - не подходит для задач, где важна визуальная контрастность (например, знаковые указатели)

Примеры использования

• Щит управления насосной станцией на улице
• Распределительная коробка для сигналов датчиков на конвейере
• Корпус с индикаторами состояния на опоре воздушной линии
• Мини-панель управления клапанами в пищевой промышленности
• Объединённая система из трёх корпусов SDE в ряд - для распределения питания по секциям цеха

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны совпадать с вашими крепёжными элементами. Диаметр отверстий под болты - типовой M8.
• Если корпус будет установлен на столбе - используйте специальные хомуты с антикоррозийным покрытием.
• Для вентилируемых модификаций следите, чтобы входные/выходные каналы не были заблокированы кабелями или теплоизоляцией.
• При использовании застекленной дверцы - избегайте прямого солнечного света на стекло, особенно летом, чтобы не было эффекта увеличивающей линзы.
• При групповой установке корпусов соблюдайте минимальный зазор между соседними единицами - не менее 50 мм для доступа и вентиляции.
• Заземление обязательно! Присоединяйте медный провод сечением не менее 6 мм2 к контактной пластине внутри корпуса.
