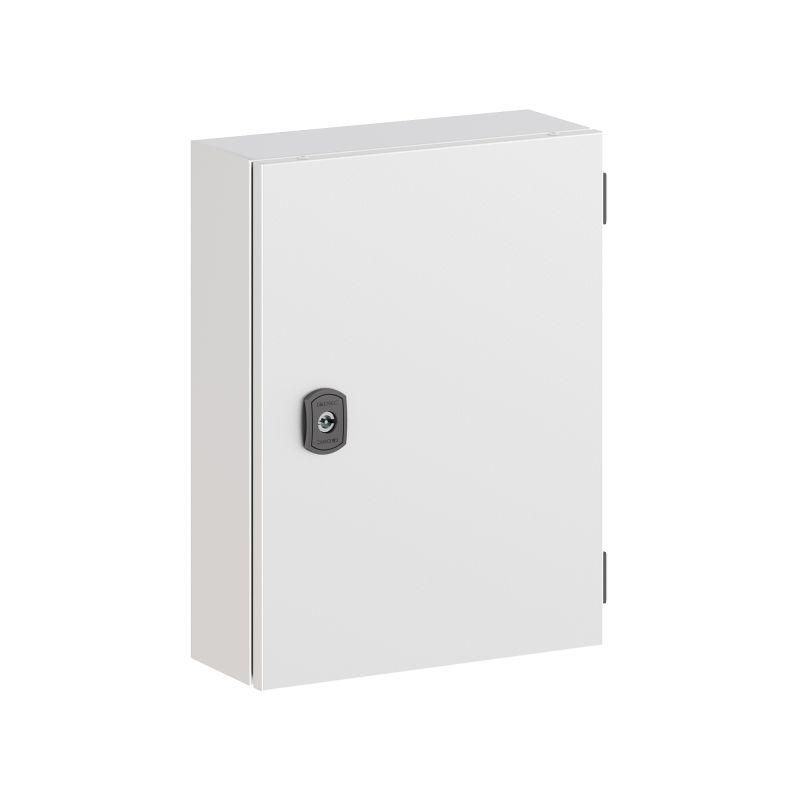

Корпус клеммный металлический SDE ВхШхГ 400x300x120 мм с дверцей | R5SDE4312C DKC ДКС

Корпус клеммный металлический SDE ВхШхГ 400x300x120 мм с дверцей DKC - прочная герметичная коробка для размещения клемм, аппаратов управления и контрольных устройств в условиях улицы, цеха или распределительного щита. Бренд DKC обеспечивает надёжную сборку и соответствие требованиям промышленной эксплуатации, артикул r5sde4312c соответствует заявленным габаритам и классу защиты.

Назначение и область применения

Корпус предназначен для защиты электрооборудования от внешних воздействий: пыли, влаги, механических ударов и температурных перепадов. Подходит для установки в качестве:

• соединительной или разветвительной коробки;
• щита управления малых систем автоматизации;
• коробки для индикационных, сигнализационных и контролирующих устройств;
• распределительного пункта на объектах с высокими требованиями к безопасности.

Используется в энергетике, машиностроении, ЖКХ, транспорте и других отраслях, где требуется долговечная защита коммуникаций вне помещения или внутри закрытых зон.

Технические характеристики

• Размеры: 400×300×120 мм (высота × ширина × глубина);
• Материал: сталь толщиной 1,2 мм;
• Покрытие: порошковое, цвет RAL 7035 (серый антрацит);
• Степень защиты: IP55 - защита от пыли и струй воды из любого направления;
• Ударопрочность: IK10 по EN 50102 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг, падающего с 40 см);
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - холодный, влажный и агрессивный климат;
• Заземление: есть контактная площадка, комплект заземления включён, но без проводов;
• Сейсмостойкость: 9 баллов по шкале МСК-64 - сохраняет целостность при сильных колебаниях почвы;
• Группа горючести: Г1 - материал трудновоспламеняемый;
• Количество дверей: одна, с возможностью открывания на 180°;
• Дверца: застеклёная + вентилируемая - позволяет видеть внутреннее состояние и выводить тепло;
• Функционал: имеет монтажную панель, возможность крепления на столб, стену или пол, совместима с другими корпусами SDE для последовательного соединения.

Совместимость и монтаж

Корпус клеммный металлический SDE ВхШхГ 400x300x120 мм с дверцей DKC рассчитан на навесной монтаж. Для фиксации предусмотрены:

• крепёжные отверстия на тыльной стороне - подходят для настенного и напольного расположения;
• фланцы для крепления на трубу/столб - удобны для уличных установок;
• возможность групповой установки - несколько корпусов можно соединить в ряд через специальные профили (не требуют доп. элементов).

На внутреннюю часть установлены планки для крепления DIN-рейки и оборудования. Открытые кромки позволяют легко заводить кабели сверху, снизу и с боков. Петли и поворотный замок обеспечивают плотное закрывание без деформаций после многократного использования.

Безопасность и стандарты

Произведено в соответствии с европейскими нормами:

• EN 50102 - для ударопрочности IK10;
• IEC 60529 - степень защиты IP55;
• GOST R IEC 60068-2-30 - климатические условия УХЛ1, ОМ2, ОМ3;
• GOST 12.1.004 - группа горючести Г1.

Элементы корпуса не содержат токсичных материалов, безопасны при обслуживании и не выделяют вредных веществ даже при повышенных температурах.

Преимущества

• Высокая жесткость благодаря толстой стали - не прогибаются при нагрузках;
• Порошковое покрытие устойчиво к коррозии, химическим средам и UV-лучам;
• Защелка с поворотным механизмом предотвращает самопроизвольное открытие;
• Застеклённая дверца даёт доступ к индикаторам без вскрытия корпуса;
• Вентиляция снижает риск перегрева при длительной работе;
• Сейсмостойкость делает корпус пригодным для регионов с частыми толчками;
• Готовая монтажная панель экономит время при сборке.

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP55 не гарантирует герметичность при затоплении;
• Не рекомендовано использование в местах с агрессивными паровыми или кислотными выбросами - хотя покрытие устойчиво, но не для химически активной среды;
• Комплект заземления не содержит провода - необходимо докупить медный проводник нужного сечения самостоятельно;
• Площадь внутреннего пространства ограничена - не подходит для крупногабаритных АВР, ЧРП или мощных контакторов;
• Пластиковое остекление дверцы не выдерживает ударов камнем или инструментом - следует исключить вероятность попадания предметов в глазок.

Примеры использования

• Щит управления насосной станцией на улице - защита от дождя и пыли;
• Распределительная коробка на трассе освещения - вход/выход кабелей, клеммы для светильников;
• Пункт связи между PLC и датчиками на конвейере - компактный доступ к сигналам;
• Аварийный выключатель в цеху с высокой запылённостью - надёжная работа при IP55;
• Контрольный пункт на опоре ЛЭП - сочетание крепления на столб и вентиляции.

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с вашими кронштейнами или болтовыми точками;
• Для кабельного ввода используйте стандартные вводные муфты M20/M25 - корпус готов к их установке;
• При использовании в сырых местах обязательно проведите заземление - возьмите медный провод 6–10 мм2 и подключите к контурному зажиму;
• Чтобы продлить срок службы, периодически протирайте дверцу и замок от грязи - особенно в зимний сезон;
• При группировке нескольких корпусов SDE соблюдайте минимальный интервал 50 мм между ними - для свободного доступа и вентиляции;
• Не применяйте этот корпус как основной силовой щит - он создан для слаботочных и управляющих цепей, а не для больших токов (>63 A).
