Корпус клеммный металлический SDE ВхШхГ 400x400x120 мм | R5SDE4412 DKC ДКС

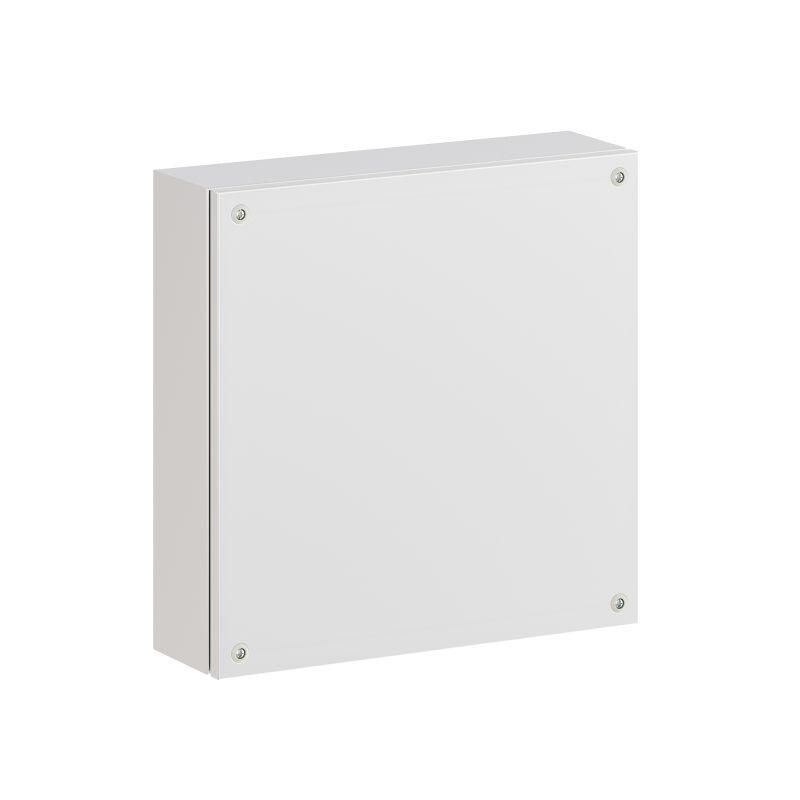

Корпус клеммный металлический DKC SDE 400х400х120 мм предназначен для надёжного размещения клемм, аппаратов автоматизации и управляющих элементов в условиях открытых площадок и сложных сред. Благодаря высокой степени защиты и прочному стальному корпусу, этот продукт обеспечивает долгую службу даже при экстремальных нагрузках.

Назначение и область применения

Корпус клеммный металлический DKC SDE 400х400х120 мм используется как распределительная, соединительная или управляющая коробка. Подходит для установки внутри помещений и на улице. Применяется в системах автоматизации, на промышленных объектах, в энергообеспечении, на транспорте и в коммунальной инфраструктуре. Может выполнять функции пульта управления, места монтажа индикационных приборов, реле, контакторов и других малогабаритных устройств.

Технические характеристики

• Размеры: 400×400×120 мм (высота × ширина × глубина)
• Материал: сталь толщиной 1,2 мм
• Покрытие: порошковое, цвет RAL 7035 (серый антрацит)
• Степень защиты: IP66 - полностью герметичен против пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает воздействие до 20 Дж (эквивалент удара грузом 5 кг с высоты 40 см)
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - холодный, влажный и агрессивный климат
• Группа горючести: Г1 - материал трудновоспламеняемый
• Количество дверей: одна, с возможностью остекления и вентиляцией
• Застекленная дверь: да - позволяет визуально контролировать внутреннее состояние
• Вентилируемая дверь: да - способствует естественному теплоотводу
• С задней дверью: да - удобство доступа к тыльной стороне оборудования
• С монтажной панелью: да - возможность фиксации компонентов на внутренних планках
• Способ монтажа: навесной, настенный, напольный, на столб
• Возможность соединения в ряд: да - несколько корпусов можно объединить в единую цепочку

Совместимость и монтаж

Корпус клеммный металлический DKC SDE 400х400х120 мм совместим с любыми стандартными клеммами, DIN-рейками и модульным оборудованием, соответствующими размерам внутреннего объема. Монтаж осуществляется через предварительно подготовленные отверстия в боковых и нижних стенках. Для крепления на столб или стену используйте болты M8–M10. Напольная установка требует базовой платформы или опоры. Все крепёжные точки рассчитаны на механическую нагрузку, соответствующую классу IK10. Каждый корпус имеет готовые отверстия для заземления - комплект заземления включён, но провода не поставляются.

Безопасность и стандарты

Изделие соответствует требованиям безопасности EN 62208 и IEC 60529. Высокий уровень защиты IP66 исключает попадание пыли и влаги, что снижает риск замыканий и коррозии. Ударопрочность IK10 гарантирует сохранность внутренней начинки при случайном воздействии. Климатические категории УХЛ1/ОМ2/ОМ3 позволяют использовать корпус в регионах с суровыми зимами, повышенной влажностью и химически активной средой. Горючесть Г1 делает изделие безопасным в местах с потенциально опасными источниками возгорания.

Преимущества

• Высокая жесткость стального корпуса - минимизация деформаций при внешнем давлении
• Порошковое покрытие RAL 7035 - устойчиво к UV-лучам, перепадам температур и коррозии
• Защита IP66 + IK10 - идеальный баланс между прочностью и герметичностью
• Вариант с застекленной дверью - наблюдение за работой без вскрытия
• Вентилируемая дверь - снижение нагрева при длительной работе оборудования
• Функциональная задняя дверь - быстрый доступ к кабелям и креплениям сзади
• Возможность группового монтажа - экономия места и упрощение системы

Ограничения применения

Не предназначена для постоянного погружения в жидкости - IP66 не равнозначен IP68. Не рекомендовано использование в средах с агрессивными кислотами, щелочами или растворителями, которые могут повредить порошковое покрытие. Размеры 400×400×120 мм ограничивают применение для крупногабаритных АСУ ТП или силовых панелей - для них требуется более вместительный корпус. Отсутствие встроенных терморегуляторов или вентиляторов требует самостоятельного решения вопросов тепловыделения при плотной компактовке оборудования.

Примеры использования

• Распределительная коробка на промышленном участке с конвейерами
• Пульт управления насосной станцией на открытом воздухе
• Корпус для реле и счетчиков на опоре ЛЭП
• Аппаратура автоматического освещения в парковой зоне
• Объединённая система из трёх корпусов SDE для сбора сигналов с нескольких точек

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с крепёжными элементами вашей конструкции
• При использовании вентилируемой двери следите, чтобы воздушные каналы не были заблокированы трубопроводами или кабелями
• Для работы в сыром климате обязательно выполните качественное заземление - используйте медный провод сечением не менее 6 мм2
• При соединении нескольких корпусов в ряд соблюдайте минимальный интервал 10–15 мм между ними для вентиляции и обслуживания
• При необходимости замены стекла - заказывайте оригинальную запчасть, так как форма и крепление специфичны для модели SDE
• Цвет RAL 7035 хорошо сочетается с большинством промышленных решений - не требует окраски после установки
