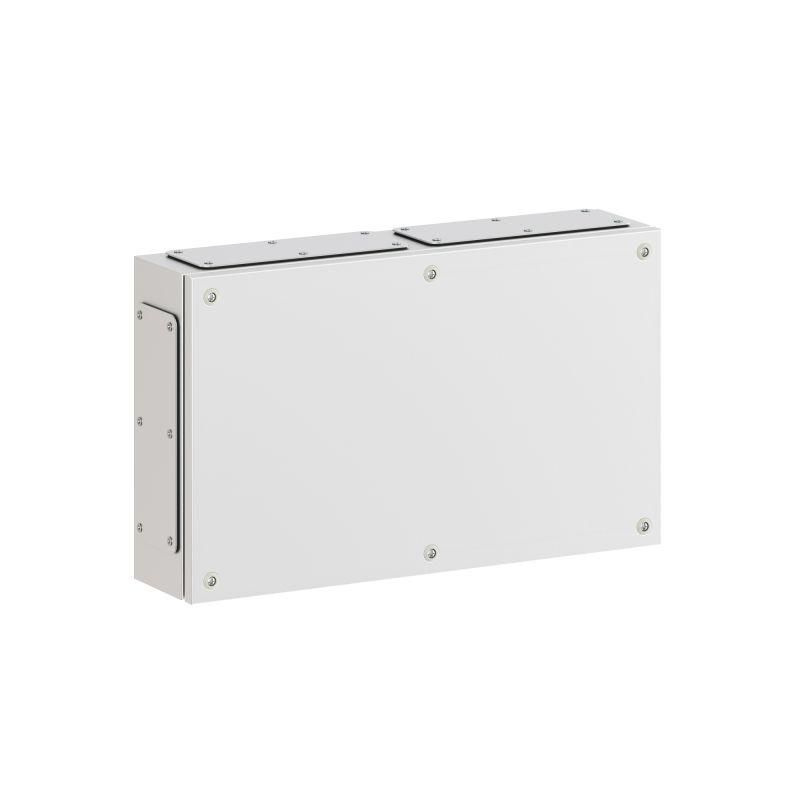

Корпус клеммный металлический SDE ВхШхГ 500x300x120 мм с фланцами | R5SDE5312F DKC ДКС

Корпус клеммный металлический SDE ВхШхГ 500x300x120 мм с фланцами DKC - надёжная герметичная коробка для монтажа клемм, аппаратов управления и контрольных устройств в условиях улицы, производства или помещения. Бренд DKC обеспечивает совместимость с сериями RAM block, а артикул r5sde5312f соответствует габаритам 500×300×120 мм.

Назначение и область применения

Корпус SDE предназначен для защиты электрооборудования от внешних воздействий. Подходит для установки в качестве:

• соединительной или распределительной коробки;
• панели управления малых систем автоматизации;
• коробки для индикационных, сигнализационных и контролирующих устройств;
• распределительного щита в местах с высокими требованиями к защите.

Используется на объектах с повышенными рисками: промышленные площадки, насосные станции, уличные пункты питания, железнодорожные пути, энергообъекты. Применяется как внутри помещений, так и на открытом воздухе.

Технические характеристики

• Размеры: 500 × 300 × 120 мм (высота × ширина × глубина);
• Материал: сталь толщиной 1,2 мм;
• Покрытие: порошковое, цвет RAL 7035 (серый антрацит);
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды;
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг, падающего с 40 см);
• Сейсмостойкость: 9 баллов по шкале MSK-64 - сохраняет целостность при сильных землетрясениях;
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, во влажном и запылённом воздухе;
• Группа горючести: Г1 - материал трудновоспламеняемый;
• Количество дверей: одна, с возможностью остекления и вентиляцией;
• Фланцы: четыре сплошных - для ввода кабелей, обеспечивают герметизацию;
• Заземление: комплект есть, провода не входят - требуется самостоятельное подключение;
• Монтажная панель: внутренняя, готова к креплению оборудования;
• Возможность наращивания: можно соединять несколько корпусов в ряд.

Совместимость и монтаж

Корпус SDE легко монтируется любым способом, предусмотренным конструкцией:

• Настенный: через отверстия в боковых стенках;
• Напольный: с использованием опорных элементов (не включены в комплект);
• На столб/опору: благодаря наличию фланцев и подготовленных точек крепления;
• Встраивание в стену: возможно при наличии ниши подходящего размера - требует предварительной подготовки.

Дверь имеет два варианта: застеклённую (для наблюдения за индикаторами) и вентилируемую (для лучшей циркуляции воздуха). Оба типа доступны одновременно - пользователь выбирает нужный вариант при заказе. Для монтажа используйте болты M8–M10. Кабельные вводы - через фланцы, рекомендовано применение кабельных вводных муфт для усиления герметичности.

Безопасность и стандарты

Произведено в соответствии с международными нормами безопасности:

• IEC 62208 - требования к корпусам для электротехнических изделий;
• GOST R IEC 62208 - российская версия стандарта;
• EN 62208 - европейский аналог.

Высокая степень защиты IP66 и класс IK10 гарантируют безопасность персонала даже в экстремальных условиях. Материал не содержит свинец и другие опасные вещества, что позволяет использовать корпус в пищевой, химической и медицинской промышленности.

Преимущества

• Высокая механическая прочность - стальная конструкция выдерживает нагрузки и случайные повреждения;
• Защита от пыли и воды - идеально для открытых территорий и сырых сред;
• Устойчивость к перепадам температур - работает в суровом климате;
• Эргономичная форма - удобный доступ ко всем элементам через одну дверцу;
• Готовые места для крепления - экономят время при сборке;
• Возможность модульного наращивания - позволяют масштабировать системы без замены основного корпуса.

Ограничения применения

• Не предназначена для постоянного погружения в жидкости - IP66 не равнозначен IP68;
• Комплект заземления не включает провода - необходимо закупить их отдельно;
• Внутренний объём ограничен - не подходит для крупных АВР, частотных преобразователей или больших PLC;
• Цвет RAL 7035 - нельзя изменить после изготовления, при необходимости другого цвета - заказывать специальный выпуск;
• Порошковое покрытие чувствительно к абразивному воздействию - не рекомендуется использование в условиях трения или механического контакта с жесткими поверхностями.

Примеры использования

• Щит управления насосной станцией на улице - защита от дождя и грязи;
• Распределительная коробка на железной дороге - выдерживает вибрацию и пыль;
• Пункт аварийной сигнализации в холодном регионе - работает при минус 40 C;
• Автоматизация участка конвейера - компактный корпус с вентиляцией и окном для индикации;
• Обвязка теплотрассы - защита терморегуляторов и датчиков от осадков и перепадов температур.

Практические советы

• Перед монтажом проверьте посадочные отверстия под кабельные вводы - они должны точно совпадать с диаметром оболочки кабеля;
• Для долговечности используйте кабельные вводы с резиновым уплотнением - особенно при работе на открытом воздухе;
• При установке в стену учтите толщину отделочных материалов - корпус выступает на 120 мм назад;
• Если планируете много кабелей - выбирайте модель с двумя вентилируемыми фланцами для снижения нагрева;
• Проверяйте наличие всех деталей перед сборкой: корпус, крышка, фланцы, крепёж - всё указано в комплекте, кроме проводов заземления;
• При соединении нескольких корпусов в ряд соблюдайте шаг крепления - он должен быть одинаковым для всех единиц.
