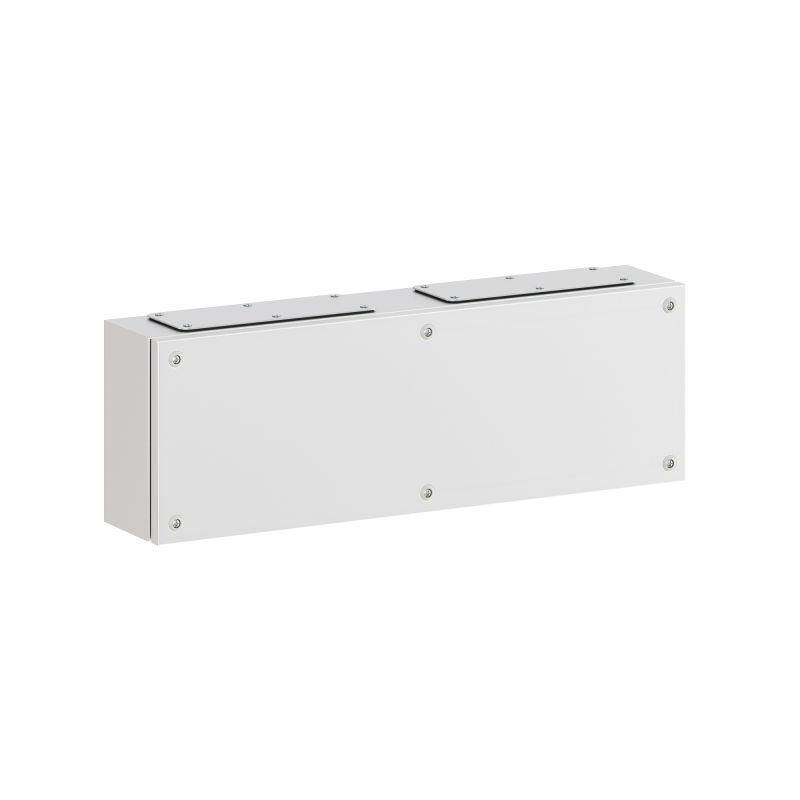

Корпус клеммный металлический SDE ВхШхГ 600x200x120 мм с фланцами | R5SDE6212F DKC ДКС

Корпус клеммный металлический SDE ВхШхГ 600x200x120 мм с фланцами DKC - это прочная герметичная коробка для защиты клемм, коммуникаций и оборудования управления в условиях улицы, производства или сложного технологического окружения. Артикул r5sde6212f соответствует сериям RAM block и DKC, обеспечивая совместимость с промышленными решениями.

Назначение и область применения

Корпус предназначен для размещения клеммных колодок, реле, модулей автоматизации, индикаторов и других элементов управления. Подходит для использования в качестве распределительной коробки, пульта управления или мини-щитовой камеры. Благодаря высокой степени защиты и устойчивости к внешним воздействиям, используется на открытых площадках, в цехах, на объектах энергообеспечения, транспорте и системах автоматизации.

Технические характеристики

• Размеры: 600×200×120 мм (высота × ширина × глубина)
• Материал: сталь толщиной 1,2 мм
• Покрытие: порошковое, цвет RAL 7035 (серый антрацит)
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - холодный, влажный и агрессивный климат
• Группа горючести: Г1 - самозатухающий материал
• Количество дверей: одна, с возможностью остекления и вентиляцией
• Фланцы: четыре сплошных для ввода кабелей
• Заземление: комплект есть, провода не входят
• Монтажная панель: встроена внутри, позволяет крепить оборудование

Совместимость и монтаж

Корпус легко монтируется любым способом: на стену, на столб, на полу или в нишу. Для этого предусмотрены подготовленные места крепления. Возможна установка в ряд - несколько корпусов можно соединить друг с другом для формирования единой системы. Крышка открывается полностью, имеет запирающее устройство. Защелки и петли рассчитаны на частые операции. Монтажная панель внутри позволяет закрепить DIN-рейки, платы и другие устройства. Диаметр входных отверстий фланцев - оптимальный для кабелей до 18–20 мм.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного электрооборудования. Высокая степень защиты IP66 предотвращает попадание пыли и влаги даже при прямом струйном орошении. Ударопрочность IK10 гарантирует сохранность внутренних компонентов при случайных механических повреждениях. Сейсмическая устойчивость делает корпус подходящим для регионов с повышенной сейсмической активностью. Климатические классы УХЛ1/ОМ2/ОМ3 позволяют использовать его в суровых условиях - от морозов до постоянной сырости.

Преимущества

• Высокая жесткость благодаря стальной конструкции толщиной 1,2 мм
• Защищенная дверь с двумя функциями: застекленная часть - для наблюдения, вентилируемая - для теплоотвода
• Порошковое покрытие устойчиво к коррозии, химическим веществам и UV-излучению
• Четыре фланца обеспечивают гибкую организацию ввода кабелей
• Встроенная монтажная панель снижает время сборки
• Возможность настенного, напольного и столбового монтажа - универсальное решение

Ограничения применения

Не предназначается для установки в взрывоопасных средах (не имеет взрывозащиты Ex). Напряжение и ток через корпус не ограничиваются - ответственность за соответствие нагрузкам лежит на пользователе. Открытые участки кабелей после прохода через фланцы требуют дополнительной герметизации. Не рекомендовано применение в местах с постоянным контактом с растворами щелочей и кислот - хотя покрытие устойчиво, длительный контакт может вызвать эрозию. Продукт не является полноценным силовым щитом; для больших токов требуется согласование с проектом.

Примеры использования

• Распределительная коробка на улице для связи между датчиками и контроллером
• Щит управления насосной станцией с видимыми индикаторами состояния
• Корпус для PLC и реле на конвейере в пищевой промышленности
• Аварийный выключатель с кнопкой и световой сигнализацией на столбе
• Объединённые в ряд корпуса для группировки точек доступа в трубопроводе

Практические советы

• Перед монтажом проверьте, что посадочные отверстия фланцев соответствуют диаметрам ваших кабелей - используйте термоусадку или вводные муфты для герметизации
• При установке на столб или стену используйте болты M8-M10, так как вес корпуса с оборудованием достигает 10+ кг
• При использовании вентилируемой двери учтите, что она не заменяет принудительную вентиляцию - при высоких тепловыделениях нужен дополнительный охладитель
• Цвет RAL 7035 хорошо маскирует следы коррозии и грязи - идеально для промзон
• При соединении нескольких корпусов в ряд соблюдайте шаг крепления - он должен быть одинаковым для всех элементов
• Комплект заземления без проводов - значит, вам нужно самостоятельно выбрать медный проводник сечением ≥16 мм2 и подвести его к контуру заземления
