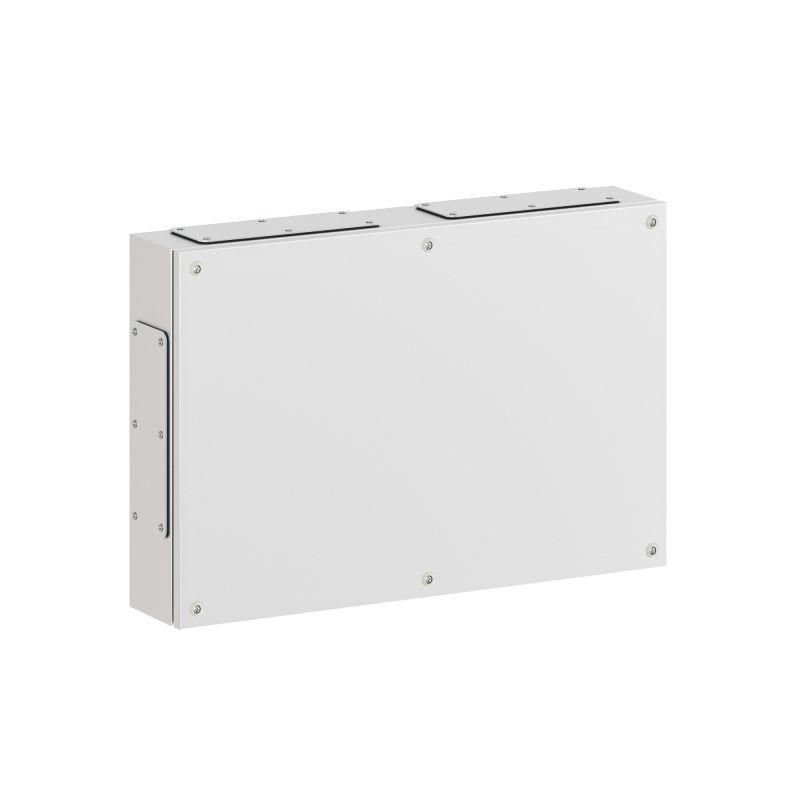

Корпус клеммный металлический SDE ВхШхГ 600x400x120 мм с фланцами | R5SDE6412F DKC ДКС

Корпус клеммный металлический SDE ВхШхГ 600x400x120 мм с фланцами DKC - это прочная, герметичная коробка для защиты клемм, аппаратуры управления и контрольных устройств в условиях улицы, производства или встроенных систем. Бренд DKC обеспечивает надежность через стальной корпус с порошковым покрытием, степенью защиты IP66 и ударопрочностью IK10. Артикул r5sde6412f соответствует габаритам 600×400×120 мм и предназначен для сложных условий эксплуатации.

Назначение и область применения

Корпус клеммный металлический SDE ВхШхГ 600x400x120 мм с фланцами DKC используется как распределительная, соединительная или управляющая коробка. Подходит для размещения клеммных колодок, реле, контакторов, индикаторов, модулей автоматизации и других элементов вторичной цепи. Применяется в промышленных объектах, на транспорте, в энергоустановках, на открытых площадках и в помещениях с высокой запыленностью или влажностью.

Технические характеристики

• Размеры: 600 × 400 × 120 мм (высота × ширина × глубина)
• Материал: сталь толщиной 1,2 мм
• Покрытие: атмосферостойкое порошковое, цвет RAL 7035 (серый)
• Степень защиты: IP66 - полная защита от пыли и мощного струйного водяного потока
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг, падающего с 40 см)
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, в условиях повышенной влажности и агрессивной среды
• Сейсмостойкость: 9 баллов по шкале MSK-64 - сохраняет целостность при сильных землетрясениях
• Группа горючести: Г1 - материал трудновоспламеняемый
• Количество дверей: одна, с возможностью застекления и вентиляции
• Фланцы: четыре сплошных для ввода кабелей (без отверстий под кабельные вводы - требуется самостоятельная установка)
• Заземление: комплект есть, но без проводов - необходимо прокладывать заземляющий провод самостоятельно
• Возможность установки: навесная, настенная, напольная, на столбе
• Соединение в ряд: да - позволяет собирать несколько корпусов в единую линию

Совместимость и монтаж

Корпус клеммный металлический SDE ВхШхГ 600x400x120 мм с фланцами DKC рассчитан на навесную, настенную и напольную установку. Для крепления на столбе предусмотрены специальные кронштейны (не входят в комплект). Монтаж на стену требует предварительного сверления отверстий под крепеж. Фланцы позволяют вводить кабели снаружи, но сами по себе не являются кабельными вводами - необходимо использовать отдельные вводы подходящего типа (например, M20, M25). Крышка открывается полностью, имеет замок и уплотнитель, обеспечивающие герметичность. Застекленная дверь позволяет контролировать состояние внутренних элементов без вскрытия. Вентилируемая дверь способствует естественному теплоотведению - полезно при работе с нагревающимися устройствами.

Безопасность и стандарты

• Защита IP66 соответствует IEC 60529 - гарантирует работу в дождь, песок, грязь
• Ударопрочность IK10 соответствует IEC 62262 - устойчив к механическим повреждениям
• Сейсмостойкость 9 баллов - прошла испытания по требованиям GOST R 58400
• Климатические классы УХЛ1, ОМ2, ОМ3 - сертифицированы для работы в суровых условиях России и стран СНГ
• Горючесть Г1 - не поддерживает распространение пламени

Преимущества

• Высокая жесткость стального корпуса - не деформируется под нагрузкой
• Порошковое покрытие RAL 7035 - долговечное, устойчиво к химическим воздействиям и UV-излучению
• Возможность комбинирования нескольких корпусов в ряд - удобно для масштабируемых систем
• Застекленная и вентилируемая дверь - одновременно обеспечивают наблюдение и охлаждение
• Комплексная защита - сочетание IP66, IK10 и сейсмостойкости делает корпус одним из самых надежных в своем классе

Ограничения применения

• Не предназначена для взрывоопасных зон - не имеет взрывозащиты Ex
• Фланцы не имеют встроенных кабельных вводов - требуется доп. оборудование для герметизации кабелей
• Комплект заземления без проводов - необходимо закупать и прокладывать заземляющий провод отдельно
• Глубина 120 мм ограничивает установку крупных устройств - не подходит для больших PLC или частотных преобразователей
• Не рекомендован для постоянного погружения в воду - IP66 не равен IP68

Примеры использования

• Распределительная коробка на внешней стене производственного цеха для подключения датчиков и кнопочных постов
• Пульт управления насосной станцией на открытом участке теплотрассы
• Корпус для реле времени и терморегулятора на опоре ЛЭП
• Объединённая линейка из трёх корпусов SDE для системы автоматизации вагонного депо
• Аппаратная для сигнализации и контроля доступа на территории складского комплекса

Практические советы

• Перед монтажом проверьте посадочные отверстия под кабельные вводы - выбирайте вводы с резьбой M20–M32, совпадающей с толщиной стенки фланцев
• Используйте термостойкие уплотнители при установке в местах с перепадами температур
• При установке на столб используйте антивандальные болты и защитные кожухи
• Для вентилируемой двери убедитесь, что воздухообмен не затруднён - не закрывайте вход/выход воздушных каналов
• При групповой установке корпусов в ряд учтите посадочный диаметр фланцев - они должны точно совпадать для бесщелевой сборки
• Заземление обязательно - даже при наличии комплекта без проводов, проложите медный провод сечением не менее 6 мм2 от корпуса к контуру заземления
