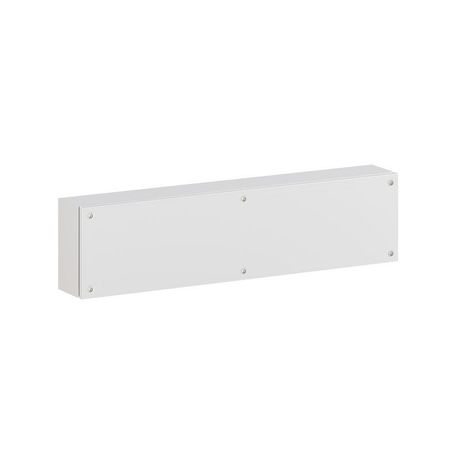

Корпус клеммный металлический SDE ВхШхГ 800x200x120 мм | R5SDE8212 DKC ДКС

Корпус клеммный металлический SDE ВхШхГ 800x200x120 мм DKC - прочная герметичная коробка из стали с порошковым покрытием, предназначенная для надежного размещения клемм, аппаратов управления и контроллеров в условиях улицы или промышленных площадок. Артикул r5sde8212 соответствует серии RAM block и обеспечивает совместимость с другими элементами системы.

Назначение и область применения

Корпус клеммный металлический SDE ВхШхГ 800x200x120 мм DKC используется как распределительная, коммуникационная или управляющая коробка. Подходит для установки внутри помещений и на открытых территориях. Применяется для размещения клеммных колодок, реле, контакторов, модулей автоматизации, индикации и других слаботочных устройств. Часто встречается в системах управления насосными станциями, конвейерами, освещением, энергообеспечением объектов и пунктах сбора сигналов.

Технические характеристики

• Размеры: высота 800 мм, ширина 200 мм, глубина 120 мм
• Материал: сталь толщиной 1,2 мм
• Покрытие: атмосферостойкое порошковое, цвет RAL 7035 (серый)
• Защита: IP66 - полностью защищён от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Климатические условия: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, во влажном воздухе и на открытом воздухе
• Сейсмическая устойчивость: 9 баллов по шкале МСК-64
• Группа горючести: Г1 - материал трудновоспламеняемый
• Конструкция: одна дверца с замком, сзади - вторая дверца (запираемая), есть монтажная панель
• Застекленная дверь: да - позволяет видеть состояние внутренних устройств без вскрытия
• Вентилируемая дверь: да - обеспечивает естественную циркуляцию воздуха
• Комплектация: корпус, крышка, комплект заземления (без проводов)

Совместимость и монтаж

Корпус клеммный металлический SDE ВхШхГ 800x200x120 мм DKC допускает несколько способов фиксации:

• Настенная установка - через предварительно подготовленные отверстия в боковых стенках
• Навесной монтаж - на опорную раму или стену с помощью кронштейнов
• Напольная установка - возможно закрепить на основании или платформе
• Крепление на столбе - предусмотрены специальные проушины для вертикальной фиксации
• Установка в стену - требует устройства ниши подходящего размера
• Объединение в ряд - можно соединять несколько корпусов друг с другом для создания единой системы

Монтажная панель внутри корпуса имеет стандартные отверстия под DIN-рейку и возможность сверления под собственные крепления. Для доступа к клеммам открывается передняя дверца; задняя дверца предназначена для обслуживания тыльной стороны оборудования или прокладки кабеля.

Безопасность и стандарты

Корпус соответствует требованиям безопасности для работы в опасных средах. Сертифицирован по нормам для электрооборудования в условиях повышенной запылённости, сырости и перепадов температур. Высокий уровень защиты IP66 исключает попадание воды даже при направленном струйном воздействии. Ударопрочность IK10 гарантирует сохранность внутреннего оборудования при случайных механических повреждениях. Климатическое исполнение УХЛ1 делает изделие пригодным для холодных регионов России и стран СНГ.

Преимущества

• Высокая долговечность благодаря стальной конструкции и качественному порошковому покрытию
• Визуальный контроль состояния оборудования через застекленную дверцу
• Эффективное теплоотведение благодаря вентилируемой дверце
• Гибкая система монтажа - подходит практически любым способом
• Интеграция в существующую систему RAM block - совместимость с другими корпусами этой серии
• Функциональная двойная дверь - удобство обслуживания с двух сторон

Ограничения применения

• Не предназначен для установки в взрывоопасных зонах - отсутствуют сертификаты ATEX/IECEx
• Не рассчитан на постоянное погружение в жидкость - IP66 не эквивалентен IP68
• Порошковое покрытие может повредиться при грубом обращении - требуется осторожность при транспортировке и монтаже
• Отсутствие встроенного терморегулятора - при высоких нагрузках рекомендовано внешнее принудительное охлаждение
• Комплект заземления не содержит провода - необходимо приобрести самостоятельно

Примеры использования

• Распределительный щит на улице для связи между датчиками уровня воды и насосной станцией
• Щит управления световой сигнализацией на железнодорожном переезде
• Корпус для PLC-контроллера на конвейере в пищевой промышленности
• Центральная точка сбора сигналов от датчиков температуры на теплотрассе
• Аппаратный пункт для автономной системы видеонаблюдения на удалённом участке дороги

Практические советы

• Перед монтажом проверьте, что внутренний объем 800×200×120 мм достаточен для всех установленных устройств - учтите свободное пространство вокруг клемм и радиаторов
• При использовании в зимних условиях следите за образованием конденсата - используйте сухой воздух или влагопоглощающие материалы внутри корпуса
• Для прокладки кабелей используйте входные отводы с уплотнениями - они должны плотно прилегать к жилам, чтобы не снижать степень защиты IP66
• Заземление обязательно - подсоедините медный провод сечением не менее 6 мм2 к контактному болту на корпусе
• При группировке нескольких корпусов SDE в ряд - соблюдайте минимальный интервал между ними для обеспечения доступа к каждой дверце
• Цвет RAL 7035 хорошо маскирует корпус в городской и промышленной среде - не требует окраски после монтажа
