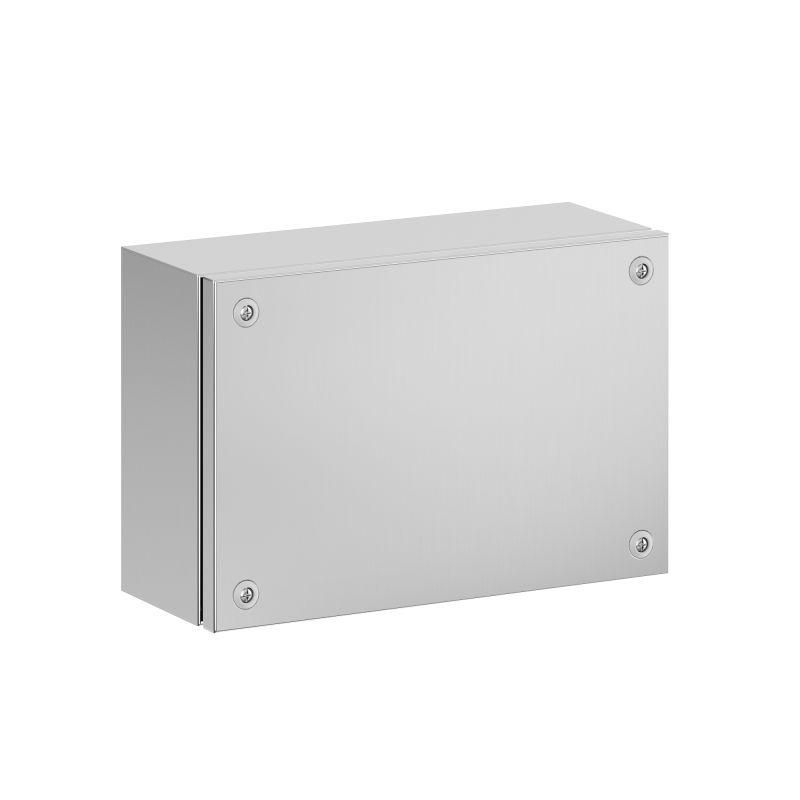

Корпус клеммный SDI из нержавеющей стали AISI304 ВхШхГ 300x200x120 мм | R5SDI3212-304 DKC ДКС

Корпус клеммный SDI из нержавеющей стали AISI304 ВхШхГ 300x200x120 мм, серия DKC - герметичный металлический кожух для защиты клеммных соединений в агрессивных условиях. Бренд DKC предлагает эту модель как надёжное решение для внешних и промышленных объектов, где важна долговечность и устойчивость к коррозии.

Назначение и область применения

Корпус клеммный SDI из нержавеющей стали AISI304 ВхШхГ 300x200x120 мм, серия DKC предназначен для размещения электрических клемм, коммутационных устройств и слаботочных элементов в условиях повышенной влажности, воздействия солёного тумана, химических аэрозолей и загрязнённого воздуха. Подходит для установки на открытом воздухе, в цехах с агрессивными средами, на морских терминалах, в пищевой и химической промышленности, на железнодорожных и энергетических объектах.

Технические характеристики

• Размеры: 300×200×120 мм (высота × ширина × глубина)
• Материал корпуса и крышки: нержавеющая сталь AISI 304 (1.4301), толщина 1,2 мм
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Запирание: одна дверца с застекленным и вентилируемым вариантом
• Уплотнение: литой вспененный силикон - обеспечивает герметичность без дополнительных прокладок
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C
• Группа горючести: НГ - не поддерживает горение
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Поверхность: необработанная - сохраняет естественную структуру стали
• Цвет: натуральный цвет нержавеющей стали
• Комплектация: корпус, крышка, комплект заземления (без проводов)

Совместимость и монтаж

Корпус клеммный SDI из нержавеющей стали AISI304 ВхШхГ 300x200x120 мм, серия DKC имеет универсальные возможности крепления:

• Навесной монтаж - на стену, опору или столб
• Настенная установка - через предварительно просверленные отверстия
• Напольная установка - с использованием базовой платформы или анкеров
• Возможность соединения в ряд - несколько корпусов можно смонтировать рядом без потери герметичности
• Имеется монтажная панель внутри - позволяет фиксировать оборудование с помощью DIN-рейки или болтов
• Задняя дверь доступна - обеспечивает удобство обслуживания с тыльной стороны

Для монтажа используйте крепёж подходящего типа и размера, соответствующий нагрузкам и условиям установки. Учитывайте посадочные габариты - внутреннее пространство 280×180×100 мм, что ограничивает размеры устанавливаемых модулей.

Безопасность и стандарты

• Защита IP66 соответствует IEC 60529
• Ударопрочность IK10 соответствует EN 62262
• Сейсмостойкость 9 баллов - соответствует требованиям к оборудованию в сейсмоопасных регионах
• Климатические классы УХЛ1, ОМ2, ОМ3 - регламентированы ГОСТ 15150
• Горючесть НГ - соответствует нормам пожарной безопасности для электрооборудования

Преимущества

• Высокая коррозионная стойкость благодаря материалу AISI304 - не требует покраски и служит десятилетиями даже в морском климате
• Встроенные вентиляционные отверстия в дверце - снижают риск конденсата без потери степени защиты
• Застекленная дверца - позволяет визуально контролировать состояние клемм без вскрытия корпуса
• Жесткая конструкция - выдерживает механические нагрузки, включая случайные удары и вибрацию
• Система заземления в комплекте - упрощает подключение к системе защитного зануления

Ограничения применения

• Не рекомендован для постоянного погружения в воду - IP66 не гарантирует герметичность при длительном подводном положении
• Не подходит для установки в взрывоопасных зонах - отсутствует взрывозащита Ex
• Необработанная поверхность - может иметь микроскопические царапины, не влияющие на функциональность, но требующие внимания при эстетических требованиях
• Внутренние размеры ограничивают использование крупногабаритных клеммных блоков - проверяйте совместимость оборудования перед заказом

Примеры использования

• Электрощитовая на причале порта - защита клемм от солёного тумана
• Контрольный щит на химическом заводе - устойчивость к кислотным парам
• Распределительный пункт на железной дороге - сейсмостойкость и защита от пыли
• Фасадный щит на солнечной электростанции - работа при перепадах температур и осадках
• Аварийный выключатель на открытом участке трассы - надёжность при любых погодных условиях

Практические советы

• Перед монтажом проверьте соответствие внутреннего объёма корпуса вашим клеммным модулям - максимальная глубина 100 мм
• При установке на столб или стену используйте антикоррозийные крепёжные элементы из нержавеющей стали
• Не затягивайте болты крышки слишком сильно - это может повредить силиконовый уплотнитель
• При необходимости замены уплотнителя - используйте оригинальную деталь от DKC, чтобы сохранить степень защиты IP66
• Для частого обслуживания выбирайте вариант с застекленной дверцей - минимизируете время простоя
• При групповой установке нескольких корпусов SDI соблюдайте минимальный зазор между ними - не менее 50 мм для теплоотвода и доступа
