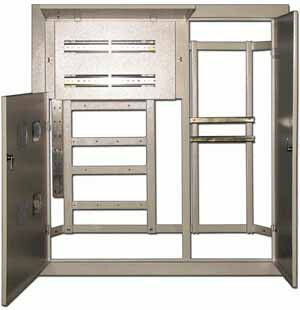

Корпус этажный ЩЭ-4-А 1000х950х150 9мод. на кв. IP31 метал. DEKraft 30703DEK APC

Корпус этажный ЩЭ-4-А 1000х950х150 9 модулей для аналоговых счетчиков IP31 металлический от DEKraft предназначен для установки в жилых домах как центральный узел учёта электроэнергии на этаже. Этот корпус обеспечивает надёжную защиту трём отсекам - учётному, распределительному и слаботочному - и совместим с аналоговыми счётчиками. Артикул 30703dek соответствует серии металлических корпусов Dekraft.

Назначение и область применения

Корпус ЩЭ-4-А используется для организации коллективного учёта электроэнергии в многоквартирных домах. Он рассчитан на четыре квартиры, каждая из которых получает выделенную линию питания до 63 А. Устройство монтируется в специальные ниши в стенах - например, в подъездных холлах или технических шахтах. Подходит для установки аналоговых счётчиков, которые требуют физического доступа для проверки показаний.

Технические характеристики

• Размеры: 1000×950×150 мм
• Количество модулей DIN: 9
• Материал: сталь толщиной 0,9–1,2 мм
• Степень защиты: IP31 - защищён от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Номинальный ток: 125 А (общий для всего корпуса)
• Напряжение: 220 В
• Цвет: серый (RAL 7035) с порошковым покрытием
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C и влажности до 80%
• Количество дверей: одна
• Наличие окна: да - для считывания показаний счётчика без вскрытия
• Замок: есть - для предотвращения несанкционированного доступа
• Монтажная плата: да - позволяет закрепить оборудование внутри корпуса
• Соединяемый в ряд: да - можно объединять несколько корпусов в одну линию

Совместимость и монтаж

Корпус ЩЭ-4-А монтируется исключительно утопленным способом - в подготовленную нишу в стене. Монтаж заподлицо обеспечивает эстетичный вид и безопасность. Для установки требуется минимум 150 мм глубины ниши. Комплектация включает шины N и PE, крепёжные болты и пластиковые окна для счётчиков. Кабели заводятся через боковые или нижние вводы. Нельзя использовать для наружной установки или в сырых помещениях вне помещений - IP31 не обеспечивает защиту от брызг сбоку.

Безопасность и стандарты

Изделие соответствует ГОСТ 14254-96 (защита от внешних воздействий) и ГОСТ 15150-69 (климатические условия). Порошковое покрытие повышает коррозионную стойкость. Замок и окно позволяют контролировать доступ и соблюдать требования энергонадзора. Корпус не имеет внутренней автоматической защиты - её необходимо устанавливать дополнительно.

Преимущества

• Жёсткая стальная конструкция устойчива к механическим повреждениям
• Порошковое покрытие не требует ежегодной покраски
• Окно для счётчика снижает необходимость вскрытия корпуса
• Возможность соединения нескольких корпусов в ряд упрощает масштабирование
• Чёткое разделение на три отсека - удобно для раздельного обслуживания

Ограничения применения

• Не подходит для установки в условиях постоянной влажности, на улице или в подвале с риском затопления - IP31 недостаточен
• Не содержит автоматических выключателей - их нужно докупать и монтировать самостоятельно
• Поддерживает только аналоговые счётчики - для цифровых потребуется другой тип корпуса с интерфейсом
• Номинальный ток 125 А - нельзя перегружать более чем на 63 А на один выход
• Комплект некомплектный - отсутствуют элементы защиты, провода, автоматы

Примеры использования

• Центральный этажный щит в девятиэтажном доме с четырьмя квартирами на этаже
• Узел учёта в новостройках с аналоговым оборудованием
• Обновление старых щитов в капитально ремонтируемых зданиях
• Системы учёта в коммунальных объектах - школах, детских садах, административных зданиях

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть не менее 150 мм, чтобы корпус вошёл полностью
• При использовании в холодных регионах убедитесь, что температура в нише не опускается ниже −40C
• Для удобства обслуживания оставьте свободное место перед корпусом - не менее 60 см
• При подключении шин N и PE используйте медные провода сечением не менее 10 мм2
• При групповой установке нескольких корпусов ЩЭ-4-А в ряд - учитывайте шаг между ними: рекомендовано 10–15 мм для вентиляции
• Не забудьте про заземление корпуса - он должен быть надёжно связан с системой заземления дома
