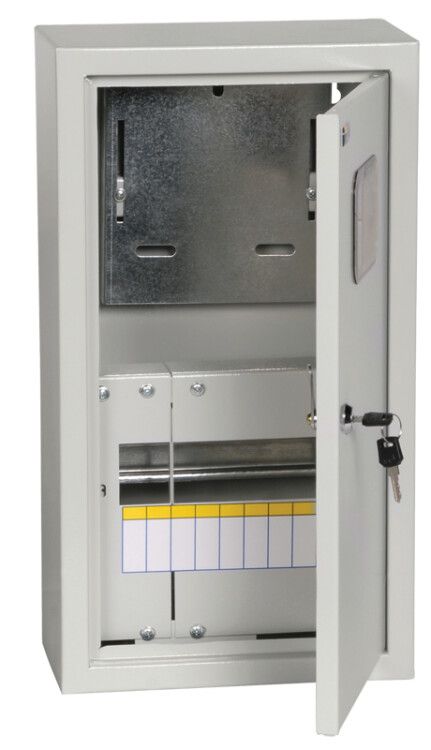

Корпус металлический ЩУРн-1/9зо-1 36 УХЛ3 (ВхШхГ) 470x260x145мм IP31 TITAN | MKM22-N-09-31-ZO IEK

Корпус металлический ЩУРн-1/9 (470х260х145 мм) IP31 36 УХЛ3 от бренда IEK - это надежный накладной щит для сборки учетно-распределительных устройств в условиях умеренного и холодного климата. Артикул mkm22-n-09-31-zo рассчитан на установку девяти модулей DIN, имеет место под счетчик и три ввода кабеля, что делает его удобным решением для жилых домов, офисов и малых производственных объектов.

Назначение и область применения

Корпус ЩУРн-1/9 предназначен для сборки электрощитов, где требуется учет и распределение электроэнергии напряжением до 400 В. Подходит для установки автоматических выключателей, УЗО, контакторов и других модульных устройств. Применяется в квартирах, частных домах, административных зданиях, небольших цехах и на объектах ЖКХ. Благодаря наличию места под счетчик, корпус идеально подходит для задач энергоучета.

Технические характеристики

• Габариты: 470×260×145 мм
• Количество модулей DIN: 9
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикально падающих капель воды
• Материал: листовая сталь толщиной 0,8–1,0 мм
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, допустима повышенная влажность
• Количество вводов: 3 отверстия диаметром 28 мм, расположены снизу корпуса
• Наличие монтажной рейки: да, стандартная DIN-рейка 35 мм
• Наличие замка: да, односторонний замок для предотвращения несанкционированного доступа
• Наличие окна: да, для визуального контроля положения рубильника или индикаторов
• Наличие откидной крышки: да, обеспечивает удобство обслуживания
• Цвет: серый
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативный документ: YKM.001.2015 ТУ

Совместимость и монтаж

Корпус ЩУРн-1/9 совместим со всеми типовыми модульными устройствами, соответствующими стандарту DIN EN 60715. Монтаж осуществляется накладным способом - к стене с помощью дюбелей или анкеров. Для фиксации используются четыре точки крепления, предусмотренные в задней части корпуса. Открытые вводы позволяют провести кабели снизу, избежав лишних просечек. Перед монтажом проверьте, чтобы посадочные отверстия Ø28 мм соответствовали диаметру вводных труб или гофр. Не используйте корпус для внутреннего монтажа - он не предназначен для встраивания в стену.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ТУ YKM.001.2015 и прошел тестирование на механическую прочность и термостойкость. Степень защиты IP31 исключает попадание крупных инородных тел и защищает от конденсата, но не предназначена для работы во влажных помещениях с постоянным воздействием воды. Корпус не является взрывозащищенным и не рекомендуется для установки в зонах с высоким риском возгорания или химически активной средой.

Преимущества

• Высокая механическая прочность благодаря стальной конструкции толщиной до 1 мм
• Наличие готовой DIN-рейки - не требует самостоятельной установки
• Откидная крышка позволяет работать с оборудованием без демонтажа корпуса
• Окошко снижает необходимость открывать дверцу для проверки состояния аппарата
• Климатическое исполнение УХЛ3 обеспечивает работу в неотапливаемых помещениях зимой
• Три ввода обеспечивают гибкость при организации ввода питания и подключения нагрузок

Ограничения применения

• Не подходит для установки вне помещений - степень защиты IP31 недостаточна для улицы
• Не используется в помещениях с постоянным воздействием воды, паром или агрессивными жидкостями
• Не предназначен для монтажа мощных силовых шин или оборудования свыше 9 модулей
• Корпус некомплектный - не включает автоматические выключатели, УЗО, счетчики и другие устройства; все компоненты закупаются отдельно
• Не рекомендуется для применений в системах с напряжением выше 400 В

Примеры использования

• Главный распределительный щит в многоквартирном доме - учет и распределение по этажам
• Щит освещения и розеток в частном доме с одним вводом и тремя группами
• Аварийный щит управления насосной станцией в подвале
• Распределительный пункт на складском комплексе с несколькими потребителями

Практические советы

• Перед монтажом проверьте, что глубина стены достаточна для размещения корпуса - габариты 145 мм требуют свободного пространства сзади
• При прокладке кабелей через вводы используйте резиновые или пластиковые втулки для защиты изоляции
• Для долговечности в местах крепления применяйте антикоррозийные составы, особенно в условиях повышенной влажности
• При планировании схемы учтите, что 9 модулей - это максимум; если нужен запас, выбирайте более вместительную модель
• Артикул mkm22-n-09-31-zo и название ЩУРн-1/9 часто путают с аналогичными изделиями других производителей - всегда сверяйтесь с ТУ и цветом корпуса (серый)
