Корпус учетный встраиваемый ЩРУВ-3/12 550х330х160 3ф 12мод. IP31 метал. DEKraft 30302DEK APC

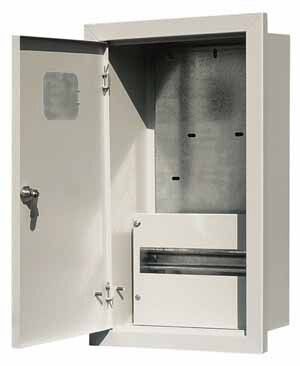

Корпус учетный встраиваемый ЩРУВ-3/12 550х330х160 3-фазный 12 модулей IP31 металлический от DEKraft предназначен для установки одно- или трёхфазного счётчика электроэнергии и коммутационной аппаратуры в помещениях с умеренным климатом. Артикул 30302dek соответствует серии металлических корпусов DEKraft, рассчитанных на надёжную фиксацию оборудования в условиях жилых и административных зданий.

Назначение и область применения

ЩРУВ-3/12 - это корпус для учётно-распределительных щитов, где требуется размещение трёхфазного счётчика и до 12 модульных устройств (автоматов, УЗО, реле и т.п.). Подходит для внутренней установки в стену, например, в подъездных щитовых, технических помещениях, офисах или на этажных щитках многоквартирных домов. Применяется там, где нужна защита от случайного прикосновения и механических повреждений, но нет требований к защите от воды или пыли высокой степени.

Технические характеристики

• Форм-фактор: 550×330×160 мм (В×Ш×Г)
• Количество модулей DIN: 12 (по 18 мм каждый)
• Материал: сталь, толщиной 0,9–1,2 мм
• Цвет: серый (RAL 7032)
• Степень защиты: IP31 - защита от твёрдых предметов >2,5 мм и вертикально падающих капель воды
• Климатическое исполнение: УХЛ4 - для работы при температуре от −40C до +40C и относительной влажности до 95%
• Наличие DIN-рейки: да, установлены две рейки для крепления автоматических выключателей
• Наличие замка: да, с комплектом ключей
• Наличие окна: да, для считывания показаний счётчика без открывания двери
• Количество вводов: 6 отверстий, из них 3 круглых диаметром 36 мм для кабеля
• Глубина монтажа: 140 мм - минимальная глубина стены для встраивания
• Подключение: возможен ввод кабелей сверху или снизу
• Номинальный ток: до 125 А (по данным производителя)
• Напряжение: 220 В (для систем с одной фазой), но корпус рассчитан на работу в трёхфазных сетях 380 В
• Норматив: ГОСТ 14254-96

Совместимость и монтаж

Корпус ЩРУВ-3/12 совместим со всеми типами однo- и трёхфазных счётчиков, которые крепятся на монтажную планку внутри. Для установки используется как встраиваемый, так и накладной способ. При встраивании необходимо обеспечить в стене нишу глубиной не менее 140 мм. Отверстия для кабелей (диаметром 36 мм) позволяют провести три основных силовых кабеля - L1, L2, L3, N, PE - через верхние или нижние входы. На задней стенке предусмотрено место для крепления шин N и PE. Болты заземления уже установлены на двери и корпусе - достаточно подсоединить заземляющий проводник.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14254-96 по классу защиты IP31. Это значит, что корпус предотвращает доступ к токоведущим частям при случайном прикосновении пальцами или инструментами толще 2,5 мм, а также защищает от капель воды, падающих вертикально. Наличие замка исключает несанкционированный доступ. Материал - сталь - обеспечивает прочность и долговечность, но не является самозатухающим: в местах с повышенным риском возгорания следует дополнительно применять противопожарные решения.

Преимущества

• Жёсткая металлическая конструкция снижает риск деформации при нагрузке
• Окно позволяет контролировать показания счётчика без вскрытия корпуса
• Чётко продуманная компоновка: есть места для шин N/PE, заземление на двери и корпусе
• Поддержка двух направлений ввода кабелей - удобство при прокладке
• Серый цвет RAL 7032 - универсальный, не бросается в глаза в интерьере
• Совместим с большинством современных модульных устройств (ABB, Schneider, IEK и др.)

Ограничения применения

• Не предназначена для внешней установки - IP31 недостаточна для улицы, дождя или запылённых площадок
• Не рекомендовано использование в помещениях с постоянной влажностью выше 95% или при наличии агрессивных сред (кислоты, щёлочи)
• Не имеет встроенной системы вентиляции - при большой плотности аппарата возможен перегрев
• Комплектация некомплектная: не входят счётчики, автоматы, шины, кабели - всё закупается отдельно
• Толщина стали 0,9–1,2 мм достаточна для бытового использования, но не подходит для промышленных объектов с высокими механическими нагрузками

Примеры использования

• Этажный щит в многоквартирном доме - установка трёхфазного счётчика и групповых автоматов для квартиры
• Административное помещение - учёт потребления энергии и распределение по освещению, розеткам, кондиционерам
• Общественные здания: школы, больницы, офисы - когда требуется централизованный учёт и безопасный доступ к оборудованию
• Коттеджи с трёхфазным вводом - вместо открытого щита, чтобы сохранить эстетику и защитить оборудование

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 140 мм, иначе корпус не войдёт
• При использовании кабелей с большим сечением (например, 16 мм2) используйте только те отверстия, которые подходят по диаметру - остальные закрывайте заглушками
• Не забудьте подключить заземление: болт на двери и корпусе должны быть соединены с контуром заземления
• Для лучшего теплоотвода не перегружайте корпус более чем 10–12 модулями, особенно если они мощные (например, тепловые насосы)
• При заказе убедитесь, что выбран именно ЩРУВ-3/12 - аналогичные модели (ЩРУН) отличаются формой и расположением вводов
• При необходимости можно доработать корпус: просверлить дополнительные отверстия, но только после отключения питания и соблюдения правил безопасности
