Корпус металлический навесной 400х300х120 30 модулей IP31 ЩРН-30 - 30214DEK APC

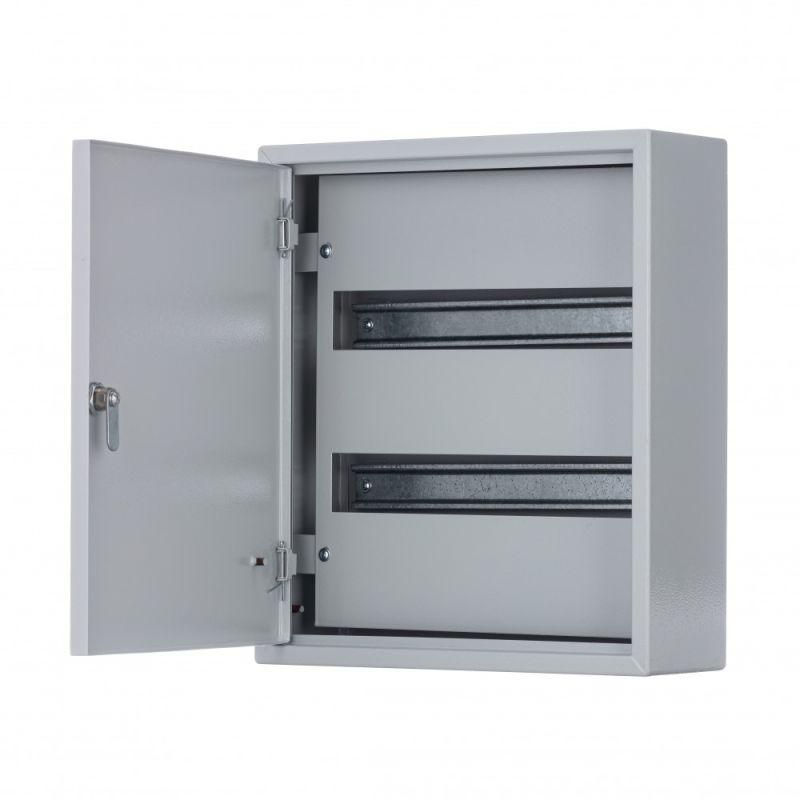

Корпус навесной металлический 400х300х120 30 модулей IP31 ЩРН-30 от DEKraft - это надёжный щит распределительный для монтажа модульного оборудования в помещениях с умеренной влажностью. Подходит для установки в жилых, офисных и промышленных объектах. Артикул 30214dek.

Назначение и область применения

ЩРН-30 предназначен для компоновки автоматических выключателей, УЗО, реле, контакторов и другой модульной аппаратуры шириной 18 мм. Используется там, где требуется защищённая и доступная точка распределения электроэнергии: в этажных щитах, системах управления оборудованием, на производстве и в бытовых условиях. Материал корпуса - сталь - обеспечивает механическую прочность, а степень защиты IP31 предотвращает попадание крупных частиц и вертикально падающих капель воды.

Технические характеристики

• Формат корпуса: 400×300×120 мм
• Количество модулей: 30 (2 ряда по 15 модулей)
• Материал корпуса: сталь, окраска RAL 7035 (серый)
• Степень защиты: IP31 - защита от предметов >2,5 мм и вертикальных капель воды
• Тип крышки: закрытого типа, с замком и ключом
• DIN-рейка: встроенная, двухрядная, рассчитана на модули 18 мм
• Клеммы: предусмотрены для подключения нулевой (N) и защитной (PE) шины
• Заземление: два болта - на дверце и на корпусе
• Ввод кабелей: сверху и/или снизу
• Гарантия: 36 месяцев
• Номинальный ток: до 125 А (по данным производителя)

Совместимость и монтаж

ЩРН-30 совместим со всеми стандартными модульными устройствами шириной 18 мм. Для монтажа используется навесной способ: крепится к стене через отверстия в задней стенке корпуса. Перед установкой проверьте, что стена выдерживает вес щита - с заполнением он может достигать более 10 кг. Кабели заводятся через гильзы вверху или внизу - выбирайте вариант в зависимости от трассировки проводки. Фальшпанель перекрывает токоведущие части, поэтому работы под напряжением внутри корпуса невозможны без её снятия.

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1. Наличие заземляющих болтов, изолированных шин N и PE, а также закрытой двери с замком повышает безопасность обслуживания. IP31 не гарантирует защиту от брызг или пыли - не применяйте в сырых, пыльных или наружных условиях.

Преимущества

• Удобная двухрядная компоновка позволяет разместить больше устройств без увеличения высоты
• Встроенные DIN-рейки исключают необходимость самостоятельной установки
• Наличие клемм для N и PE снижает время сборки
• Запирающаяся дверь предотвращает несанкционированный доступ
• Стальной корпус устойчив к деформациям при длительной нагрузке

Ограничения применения

• Не предназначен для наружной установки - IP31 недостаточна для воздействия дождя, влаги или пыли
• Не рекомендован для помещений с постоянным уровнем влажности выше 80%
• Не подходит для установки в местах с риском механических ударов - корпус стальной, но тонкостенный
• Максимальный ток 125 А - не используйте для главных вводов в домах мощностью выше 28–30 кВт

Примеры использования

• Этажный распределительный щит в многоквартирном доме
• Щит управления насосной станцией
• Распределительный пункт на участке с конвейером или станком
• Аппаратный щит в офисе для групп освещения и розеток

Практические советы

• Перед монтажом убедитесь, что посадочные отверстия на стене точно совпадают с креплениями корпуса - размеры 400×300 требуют точного расположения
• Используйте кабельные вводы с герметичными резиновыми вставками, чтобы сохранить IP31 даже после прокладки проводов
• При использовании большого числа УЗО или автоматов - следите за тепловыделением, особенно в плотной компоновке
• Проверяйте соответствие глубины модулей (до 70 мм) внутренним размерам корпуса (120 мм) - некоторые устройства с большим объёмом могут не поместиться
• ЩРН-30 от DEKraft - один из самых распространённых вариантов в России. Если нужен аналог - ориентируйтесь на те же габариты и количество модулей, а не на бренд
