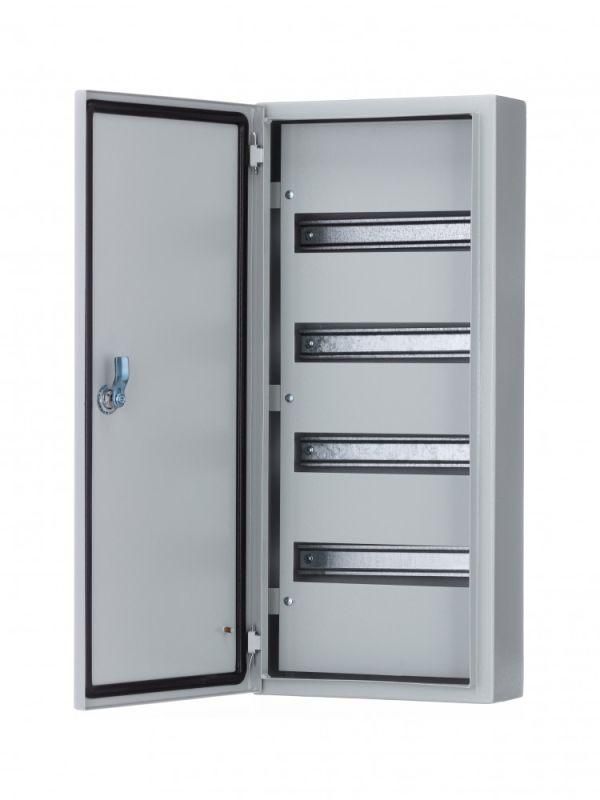

Корпус метал. навесной 680х300х120 48 мод. IP54 ЩРН-48 | 30253DEK DEKraft APC

Корпус навесной металлический 680x300x120 48 модулей IP54 ЩРН-48 от DEKraft - это надёжный щит распределительный для монтажа внутренней проводки и автоматической аппаратуры в условиях повышенной запылённости или влажности. Подходит для установки в помещениях и на улице, где требуется защита от внешних воздействий.

Назначение и область применения

ЩРН-48 предназначен для компоновки модульного оборудования: автоматических выключателей, УЗО, реле, контакторов и других устройств стандарта 18 мм. Применяется в системах распределения электроэнергии в жилых, коммерческих и промышленных объектах - например, в этажных щитах, насосных станциях, цехах, на объектах с высокой влажностью или пылевой нагрузкой.

Технические характеристики

• Размеры корпуса: 680×300×120 мм (высота × ширина × глубина)
• Количество модулей: 48 (по 18 мм каждый), расположены в 4 ряда по 12 модулей
• Материал корпуса: сталь с порошковым покрытием, цвет RAL 7035 (серый)
• Степень защиты: IP54 - защищает от пыли (не полностью, но в достаточной степени для большинства условий) и брызг воды со всех сторон
• Способ монтажа: навесной - крепится на стену с помощью кронштейнов
• Наличие DIN-реек: да, две стандартные рейки на каждую из двух половин корпуса
• Тип крышки: закрытого типа, с герметичным уплотнением
• Элементы внутри: шины N и PE, болты заземления на дверце и корпусе
• Запирание: дверца с замком и ключом
• Фальшпанель: съёмная, перекрывает доступ к токоведущим частям при открытой дверце
• Ввод кабелей: исключительно снизу
• Гарантия: 36 месяцев
• Номинальный ток: до 125 А (для всей системы)

Совместимость и монтаж

ЩРН-48 совместим с любыми модульными устройствами шириной 18 мм, соответствующими стандарту EN 60947. Для монтажа используйте два кронштейна, входящих в комплект, или аналогичные по габаритам. Крепление выполняется через отверстия в задней стенке корпуса. Обязательно соблюдайте требование: все кабели должны заводиться только снизу - ввод сверху или сбоку невозможен из-за конструктивных особенностей. Перед установкой проверьте посадочные отверстия под кабельные вводы - они уже подготовлены, но требуют рассверливания под нужный диаметр.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1/2. Наличие заземляющих болтов на корпусе и дверце обеспечивает надёжную связь с контуром заземления. Фальшпанель предотвращает случайный контакт с токоведущими частями даже при открытой дверце. Сертифицирована для работы в температурном диапазоне от -25C до +40C.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Защита IP54 позволяет использовать в неотапливаемых помещениях, на улице или в сырых зонах
• Удобная компоновка: 4 ряда позволяют равномерно распределить нагрузку и легко обслуживать оборудование
• Встроенная система заземления снижает риск поражения током
• Съёмная фальшпанель упрощает диагностику и ремонт без демонтажа всего щита
• Замок на дверце повышает безопасность в общественных местах

Ограничения применения

• Не предназначена для установки в средах с постоянным погружением в воду - IP54 не обеспечивает герметичность при длительном контакте с жидкостью
• Ввод кабелей возможен только снизу - нельзя использовать верхние или боковые отверстия
• Не рекомендуется для помещений с агрессивными химическими парами или солевым туманом - сталь не имеет антикоррозийного покрытия выше класса IP54
• Максимальный ток 125 А - не подходит для крупных промышленных распределительных пунктов с нагрузкой более 100–120 кВт

Примеры использования

• Этажный распределительный щит в многоквартирном доме
• Щит управления насосной станцией на участке
• Распределительный пункт на производстве с высокой запылённостью
• Автоматический щит освещения на территории предприятия
• Временный щит на стройплощадке с необходимостью защиты от пыли и влаги

Практические советы

• Перед монтажом проверьте соответствие посадочного места: высота 680 мм требует минимум 700 мм свободного пространства по вертикали
• При использовании кабельных вводов выбирайте размеры с учётом диаметра оболочки - оптимально 16–25 мм
• Не забудьте подключить шины N и PE к основному контуру заземления - это обязательное требование безопасности
• При сборке щита распределяйте устройства равномерно между двумя рядами - так легче будет выполнять обслуживание
• ЩРН-48 от DEKraft можно дополнять аксессуарами: терморегуляторами, световыми индикаторами, вентиляционными решётками - но только после согласования с проектом
• Артикул 30253dek - единственный номер для заказа этого конкретного варианта. Не путайте с другими моделями серии ЩРН, имеющими другое количество модулей или тип крепления.
