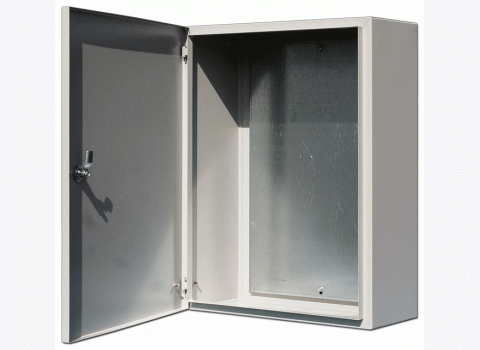

Корпус метал. навесной с монт. панелью 1200х750х300 IP31 ЩРНМ-6 | 30506DEK DEKraft APC

Корпус навесной металлический ЩРНМ-6 1200х750х300 IP31 с монтажной панелью от бренда DEKraft — это готовый металлический шкаф для сборки распределительных и управляющих щитов в условиях внутренней установки. Артикул 30506dek предназначен для монтажа оборудования с номинальным током до 630 А, обеспечивает надежную фиксацию компонентов и защищает от случайного доступа.

Назначение и область применения

Корпус ЩРНМ-6 используется для сборки силовых щитов, щитов управления, систем автоматизации и распределения электроэнергии. Подходит для установки в помещениях с нормальной влажностью и температурой — например, в цехах, на объектах ЖКХ, в административных зданиях. Монтажная панель позволяет легко крепить автоматы, контакторы, реле и другие устройства. Применяется там, где требуется жесткая фиксация элементов и ограниченный доступ к токоведущим частям.

Технические характеристики

• Размеры: 1200×750×300 мм (В×Ш×Г)
• Материал корпуса и двери: сталь, толщиной 1–1,5 мм
• Цвет: серый (RAL 7032)
• Степень защиты: IP31 — защита от твердых предметов больше 2,5 мм и вертикально падающих капель воды
• Номинальный ток: 630 А
• Количество вводов: 6 отверстий диаметром 36 мм, расположены снизу корпуса
• Количество дверей: одна, с замком-защелкой и ключом
• Монтажная панель: оцинкованная сталь, толщиной 1,5 мм, сплошная, крепится внутри корпуса
• Климатическое исполнение: УХЛ4 — для работы при температуре от −40°C до +40°C в закрытых помещениях
• Способ установки: открытая (навесная) — крепление на стену через отверстия в боковых стенках
• Нормативы: ГОСТ 14254-96 (защита IP), ГОСТ 15150-69 (климатические условия)

Совместимость и монтаж

Корпус ЩРНМ-6 совместим с любыми устройствами, которые крепятся на DIN-рейку или с помощью крепежных отверстий на монтажной панели. Для монтажа необходимо:

• Использовать анкеры или саморезы для крепления к несущей стене — отверстия для крепления находятся на боковых стенках корпуса
• Подключать кабели исключительно через нижние вводы (6 отверстий Ø36 мм) — боковые и верхние вводы отсутствуют
• Не перегружать монтажную панель — максимальный вес оборудования не должен превышать прочностные возможности стали 1,5 мм
• Обязательно подключить заземление через болты, уже установленные на двери и корпусе

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ 14254-96 (IP31) и ГОСТ 15150-69. Защита IP31 предотвращает попадание крупных инструментов и пыли, а также защиту от конденсата и вертикально падающей воды. Наличие замка с ключом ограничивает доступ к токоведущим частям. Заземление выполнено по нормам — два болта (на двери и корпусе) обеспечивают надежный контакт.

Преимущества

• Сплошная оцинкованная монтажная панель повышает жесткость конструкции и снижает риск деформации при нагрузке
• Нижнее расположение вводов упрощает прокладку кабелей из канализационных каналов или подпольных коробов
• Замок-защелка с ключом обеспечивает безопасность и соответствие правилам ЭБ
• Стальная конструкция выдерживает механические воздействия и долговременную эксплуатацию
• Серый цвет (RAL 7032) — универсальный, не требует покраски после монтажа

Ограничения применения

• Не применяется во влажных, сырых или наружных условиях — IP31 не защищает от брызг, дождя или высокой влажности
• Не подходит для взрывоопасных сред — отсутствует взрывозащита (Ex-маркировка)
• Нельзя использовать в местах с постоянными вибрациями выше допустимого уровня — корпус не имеет виброизоляции
• Комплектация некомплектная: внутри только панель, болты и дверь — все остальное оборудование (автоматы, шины, клеммы) заказывается отдельно
• Отсутствуют вводы сверху и сбоку — нельзя подвести кабели с этих сторон

Примеры использования

• Главный распределительный щит (ГРЩ) в офисном здании
• Щит управления насосной станцией
• Распределительный щит на участке конвейера в цехе
• Автоматический щит освещения в подвале
• Щит питания системы вентиляции

Практические советы

• Перед монтажом проверьте, что отверстия для ввода кабелей (Ø36 мм) точно совпадают с маршрутом прокладки — если кабель толще, используйте переходники или увеличьте отверстие
• При использовании большого количества автоматов — распределяйте нагрузку равномерно по монтажной панели, чтобы избежать прогиба
• Не забудьте подключить заземляющий проводник к болту на корпусе — это обязательное условие безопасности
• Для удобства обслуживания оставьте свободное пространство перед дверью — минимум 80 см
• Артикул 30506dek — это один из самых популярных размеров в серии ЩРНМ DEKraft, часто выбирается как базовый вариант для проектов
