Корпус метал. навесной с монт. панелью 500х400х220 IP31 ЩРНМ-2 | 30502DEK DEKraft APC

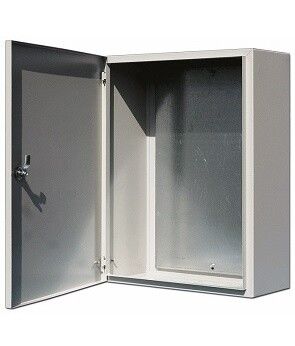

Корпус навесной металлический ЩРНМ-2 500х400х220 с монтажной панелью IP31 от DEKraft - это готовый металлический шкаф для сборки распределительных и управляющих щитов в условиях внутренней установки. Артикул 30502dek обеспечивает совместимость с типовой компоновкой оборудования и подходит для монтажа в помещениях с умеренным климатом.

Назначение и область применения

ЩРНМ-2 предназначен для сборки силовых щитов, щитов управления и систем автоматизации. Подходит для установки в цехах, на объектах ЖКХ, в офисных зданиях и других закрытых помещениях. Корпус используется там, где требуется надежная фиксация аппаратов, коммутационных устройств и проводки, но нет необходимости в защите от брызг воды или пыли высоких классов.

Технические характеристики

• Габариты: 500×400×220 мм
• Материал корпуса и двери: сталь, толщиной 1–1,5 мм
• Цвет: серый (RAL 7032)
• Степень защиты: IP31 - защита от твердых предметов более 2,5 мм и вертикального падения капель воды
• Номинальный ток: 630 А - допустимая нагрузка на вводные устройства
• Напряжение: 220 В - рекомендуемое рабочее напряжение для подключаемого оборудования
• Количество вводов: 3 отверстия диаметром 36 мм, расположенные снизу
• Количество дверей: одна, с замком-защелкой и ключом
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C и относительной влажности до 80%
• Монтажная панель: оцинкованная сталь, толщиной 1,5 мм, сплошная, крепится внутри корпуса
• Нормативы: соответствует ГОСТ 14254-96 (защита) и ГОСТ 15150-69 (климатика)

Совместимость и монтаж

ЩРНМ-2 рассчитан на открытую установку на стену с помощью кронштейнов или анкеров. Монтажная панель уже установлена внутри корпуса - её можно использовать сразу для крепления DIN-рейок, автоматических выключателей, контакторов и другого оборудования. Кабели заводятся через три нижних отверстия Ø36 мм. Для герметизации входов используются стандартные кабельные вводы (не входят в комплект). Заземление обеспечивается двумя болтовыми точками: на двери и на корпусе. Комплектация некомплектная - требуются дополнительные элементы: клеммы, рейки, автоматы, вводы, крепеж.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ГОСТ 14254-96 (IP31) и ГОСТ 15150-69. Наличие замка предотвращает случайное открытие двери. Оцинкованная панель снижает риск коррозии. Применение в помещениях с контролируемой влажностью и отсутствием агрессивных сред гарантирует долгий срок службы. Не предназначен для наружной установки или мест с повышенной запыленностью/влажностью.

Преимущества

• Жесткая стальная конструкция обеспечивает механическую прочность и устойчивость к деформации
• Сплошная монтажная панель позволяет равномерно распределить нагрузку на оборудование
• Нижний ввод кабелей упрощает трассировку и снижает риск перегибов
• Замок с ключом повышает безопасность доступа к оборудованию
• Серый цвет (RAL 7032) соответствует промышленным стандартам эстетики

Ограничения применения

• Не подходит для установки на улице - IP31 не защищает от дождя, брызг и пыли
• Не рекомендуется для помещений с постоянной влажностью выше 80% или температурой ниже −25C
• Отсутствие встроенных вводов - необходимо докупать кабельные вводы и уплотнители
• Некомплектная поставка - все компоненты внутреннего оснащения (DIN-рейки, автоматы, клеммы) заказываются отдельно
• Ограниченная глубина (220 мм) - не подходит для крупных модульных устройств с габаритами свыше 200 мм

Примеры использования

• Распределительный щит этажа в жилом доме
• Щит управления насосной станцией
• Ящик автоматики для конвейера в цехе
• Главный вводной щит с автоматическим выключателем на 630 А
• Аварийный щит питания светильников аварийного освещения

Практические советы

• Перед монтажом проверьте, что толщина стены достаточна для крепления кронштейнов - корпус весит около 10–12 кг
• Используйте кабельные вводы с резиновыми уплотнителями для герметичности - особенно если есть риск попадания влаги из соседних помещений
• При проектировании учтите, что глубина 220 мм ограничивает использование больших модулей - выбирайте компактную аппаратуру
• Для удобства обслуживания оставьте свободное пространство перед щитом минимум 80 см
• Обязательно выполните заземление через болты на корпусе и двери - это требование норм безопасности
• ЩРНМ-2 от DEKraft хорошо сочетается с продукцией SE (Dekraft) - используйте однотипные компоненты для унификации системы
