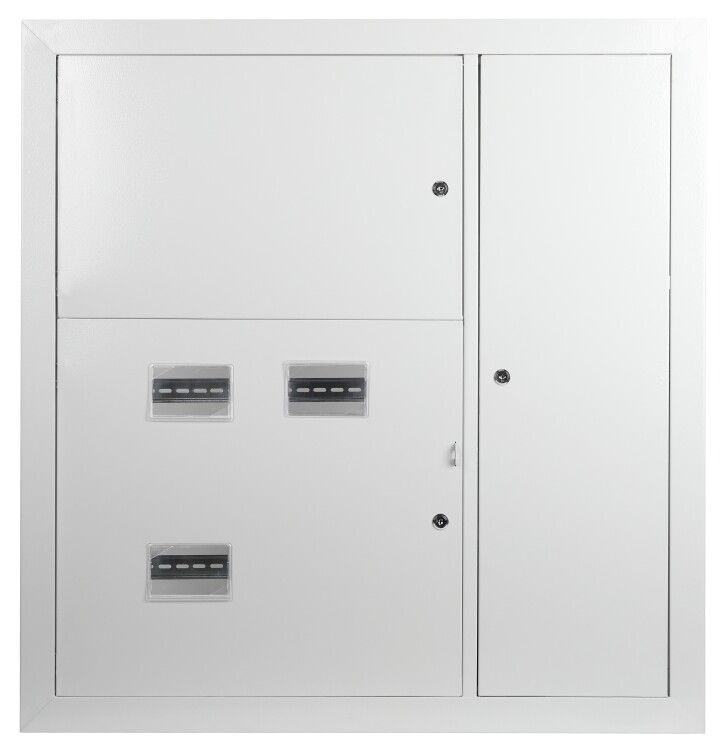

Корпус металлический ЩЭ-3 ЭРА Simple sch-e-s03 36 УХЛ3 IP31(1000х960х140)|Б0055713|

Корпус металлический ЩЭ-3 Simple sch-e-s03 36 УХЛ3 IP31 (1000х960х140) от бренда ЭРА предназначен для компактной и безопасной сборки этажных щитов в жилых и общественных зданиях. Этот вариант корпуса обеспечивает надежную защиту электрооборудования благодаря прочному стальному корпусу с порошковым покрытием и тремя отделёнными отсеками - идеально подходит для монтажа в подготовленную нишу.

Назначение и область применения

Корпус металлический ЩЭ-3 Simple sch-e-s03 36 УХЛ3 IP31 используется для сборки этажных распределительных щитов в многоквартирных домах, офисах и других общественных объектах. Он защищает оборудование от внешних воздействий и организует четкую раздельную компоновку: вводно-учётный блок, силовой распределительный блок и отсек для слаботочных систем. Подходит для установки автоматических выключателей, счетчиков, модульных устройств, а также устройств связи, домофона и охранной сигнализации.

Технические характеристики

• Размеры корпуса: 1000×960×140 мм
• Глубина ниши для монтажа: 876×864×125 мм
• Материал: сталь толщиной 0,8–1,2 мм
• Покрытие: порошковая краска RAL 7035 (серый матовый)
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикальных капель воды
• Ударопрочность: IK08 - устойчив к механическим ударам до 5 Дж
• Количество дверей: три - каждая соответствует своему отсеку
• Замки: три отдельных, по одному на дверь
• Монтажная панель: да - для фиксации силовых кабелей и выводов
• DIN-рейки: перфорированные во всех трёх отсеках - для крепления модульного оборудования
• Класс климатического исполнения: УХЛ3 - допустимо использование в помещениях с повышенной влажностью и температурным диапазоном от −40C до +40C
• Способ установки: встраиваемый
• Возможность соединения в ряд: да - позволяет собирать несколько щитов рядом без зазора

Совместимость и монтаж

Корпус металлический ЩЭ-3 Simple sch-e-s03 36 УХЛ3 IP31 рассчитан на встраивание в стеновые ниши. Для правильной установки необходимо точно соблюсти габариты ниши - 876×864×125 мм. Монтаж выполняется после предварительной подготовки проёма: штукатурка должна быть выровнена, а поверхность - сухой. Корпус крепится к стенам ниши с помощью анкеров или саморезов через специальные отверстия в боковых стенках. Все три двери открываются отдельно, что позволяет работать с одним отсеком без доступа к другим. Соединение в ряд возможно при необходимости установить несколько щитов подряд - между ними не требуется дополнительный зазор.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р 50030.2 для распределительных щитов. Класс защиты IP31 исключает попадание крупных инородных частиц и защиту от вертикально падающих капель - этого достаточно для внутренней установки в сухих и нормально влажных помещениях. Ударопрочность IK08 гарантирует сохранность корпуса при случайных ударах инструментом или оборудованием. Порошковое покрытие не содержит свинца и хрома(VI), соответствует экологическим нормам.

Преимущества

• Трёхзонная компоновка - позволяет разнести силовое, учётное и слаботочное оборудование, снижая риск помех и повышая безопасность обслуживания
• Перфорированные DIN-рейки во всех отсеках - обеспечивают гибкость размещения модулей без дополнительных креплений
• Монтажная панель - упрощает фиксацию входных кабелей и снижает нагрузку на контакты
• Три отдельных замка - позволяют ограничить доступ к определенным секциям (например, только обслуживающему персоналу)
• Порошковое покрытие - устойчиво к царапинам, коррозии и легко моется
• Возможность соединения в ряд - экономит место и упрощает масштабирование системы

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP31 недостаточна для открытых площадок или мест с постоянным воздействием осадков
• Не рекомендован для помещений с высокой запылённостью или агрессивной средой (химические производства, цеха с металлообработкой)
• Толщина стали 0,8–1,2 мм достаточна для бытового использования, но не подходит для промышленных условий с высокими механическими нагрузками
• Не имеет встроенной вентиляции - при большой плотности оборудования внутри возможен нагрев; требует контроля температуры

Примеры использования

• Этажный щит в многоквартирном доме: один корпус на этаж, с тремя отсеками - для счётчиков, автоматов квартиры и домофона/антенн
• Общественное здание: распределительный щит в коридоре с отдельным отсеком для систем видеонаблюдения и вызова
• Административное здание: совмещённый щит с учётом потребления и управлением освещением и кондиционирования

Практические советы

• При заказе проверьте глубину ниши - корпус требует минимум 125 мм свободного пространства сзади для прокладки кабелей
• Перед монтажом убедитесь, что все провода имеют достаточные запасы длины - встроенный корпус затрудняет последующий доступ
• Для долговечности используйте термостойкие клеммы и изолирующие муфты - особенно в районе ввода силовых кабелей
• При соединении нескольких щитов в ряд - закрепите их друг к другу болтами для предотвращения сдвига
• Щиты ЭРА Simple sch-e-s03 36 УХЛ3 IP31 совместимы с большинством популярных модульных устройств (ABB, Schneider, IEK, Legrand)
