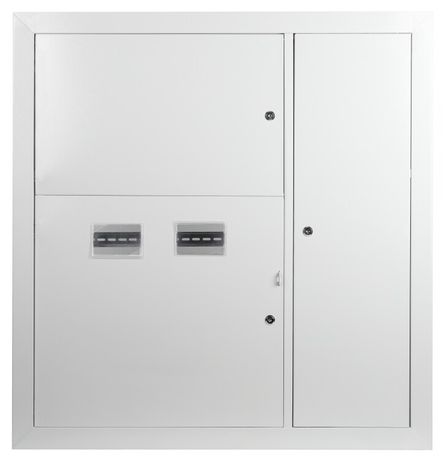

Корпус металлический встраиваемый SIMPLE ЩЭ-2 (1000х960х140) 2-х квартирный IP31 УХЛ3 серый ЭРА - Б0055712

Корпус металлический встраиваемый ЩЭ-2 (1000х960х140) 2-х квартирный IP31 УХЛ3 от бренда ЭРА предназначен для компактной установки в стену и используется как основной щит учёта и распределения электроэнергии в многоквартирных домах. Артикул б0055712 обеспечивает надёжную защиту внутреннего оборудования благодаря прочному стальному корпусу с порошковым покрытием.

Назначение и область применения

Корпус ЩЭ-2 применяется для монтажа учётно-распределительных устройств в жилых и общественных зданиях. Он защищает автоматические выключатели, счётчики электроэнергии, устройства слаботочных систем от внешних воздействий. Подходит для установки на этажах, в шахтах лифтов, коридорах и других местах, где требуется централизованное управление электроснабжением нескольких квартир.

Технические характеристики

• Размеры корпуса: 1000×960×140 мм
• Глубина ниши для монтажа: 876×864×125 мм
• Материал: сталь толщиной 0,8–1,2 мм
• Покрытие: порошковая эмаль RAL 7035 (серый цвет)
• Степень защиты: IP31 - противостояние крупным частицам и вертикальному каплеобразному увлажнению
• Индекс ударопрочности: IK08 - выдерживает удар энергией до 5 Дж
• Количество дверей: три - одна на каждый отсек
• Количество модулей DIN: 4 (на один отсек, всего 12 модулей)
• Тип монтажа: встраиваемый, с фиксацией в стеновой нише
• Категория климатического исполнения: УХЛ3 - умеренный и холодный климат с повышенной влажностью
• Наличие монтажной панели: да - для крепления входных кабелей и выводов
• Возможность соединения в ряд: да - позволяет собирать несколько щитов рядом для масштабирования системы

Совместимость и монтаж

Корпус ЩЭ-2 рассчитан на встраивание в подготовленную нишу в стене. Для правильной установки необходимо точно соответствовать габаритам ниши: 876×864×125 мм. Монтаж выполняется после предварительного закрепления рамы в кладке, затем корпус фиксируется анкерными болтами через отверстия в боковых стенках. Все три двери открываются на петлях, что обеспечивает доступ ко всем отсекам одновременно. Перфорированные DIN-рейки совместимы с любым типовым модульным оборудованием (АВ, УЗО, контакторы, счётчики). Кабельные вводы требуют самостоятельной герметизации - в корпусе предусмотрены готовые проходы, но уплотнители не входят в комплект.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ГОСТ Р 50030.2 и ГОСТ 14254. Индекс IP31 гарантирует защиту от предметов более 2,5 мм и от вертикально падающих капель воды - этого достаточно для помещений внутри зданий. Ударопрочность IK08 делает корпус устойчивым к случайным механическим повреждениям, например, при перемещении мебели или обслуживании. Корпус не содержит острых кромок, все углы закруглены. Напряжение питания не регламентируется - он является лишь защитной конструкцией, не являющейся элементом коммутационной аппаратуры.

Преимущества

• Трёхзонная структура: отдельные отсеки для силового, учётного и слаботочного оборудования снижают риск помех между системами
• Высокая механическая прочность: стальной корпус с порошковым покрытием долговечен даже в условиях высокой влажности
• Удобство сервиса: каждая дверь открывается самостоятельно, позволяя работать с одним отсеком без вскрытия всей конструкции
• Поддержка стандартизированного монтажа: наличие DIN-реек и монтажных панелей исключает необходимость доработки
• Возможность группировки: возможность соединения в ряд позволяет легко увеличивать количество точек учёта без изменения проекта

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP31 недостаточна для открытых площадок
• Не рекомендован для помещений с постоянным попаданием воды (например, ванные комнаты, подвалы с протечками)
• Не имеет встроенной вентиляции - при большой плотности установленного оборудования возможен нагрев; требуется принудительное охлаждение или снижение нагрузки
• Не поддерживает автономное питание - всё оборудование работает от сети, сам корпус не является источником энергии
• Требует точного соблюдения размеров ниши - отклонение свыше 5 мм затрудняет установку и может вызвать деформацию

Примеры использования

• Этажный щит в девятиэтажном доме: в одном корпусе собраны счётчики, автоматы и УЗО для двух квартир + отдельный отсек для домофона и видеонаблюдения
• Общедомовая система управления: два таких корпуса, соединённых в ряд, обеспечивают учёт и распределение для четырёх квартир на этаже
• Жилищно-коммунальные объекты: использование в школах, детских садах, больницах для организации распределения по помещениям
• Системы безопасности: отсек для слаботочки используется для монтажа контроллеров охранной сигнализации, Wi-Fi маршрутизаторов и интеркомов

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум на 15 мм меньше глубины корпуса для свободного закрывания дверей
• Используйте термостойкие клеммы для силовых проводов - температурный режим внутри корпуса может достигать +50C при длительной работе
• При использовании в сырых помещениях дополнительно прокладывайте герметизирующие прокладки вокруг кабельных вводов
• Не забудьте сделать заземление корпуса - хотя он не является активным элементом, его металлическая оболочка должна быть подсоединена к PE-шине
• При заказе нескольких экземпляров выбирайте серию с единым номером партии - так гарантирована одинаковая окраска и соответствие размеров
• Для быстрого обслуживания используйте метки на дверях: “Квартира №1”, “Счетчики”, “Слаботока” - это экономит время при ремонте
