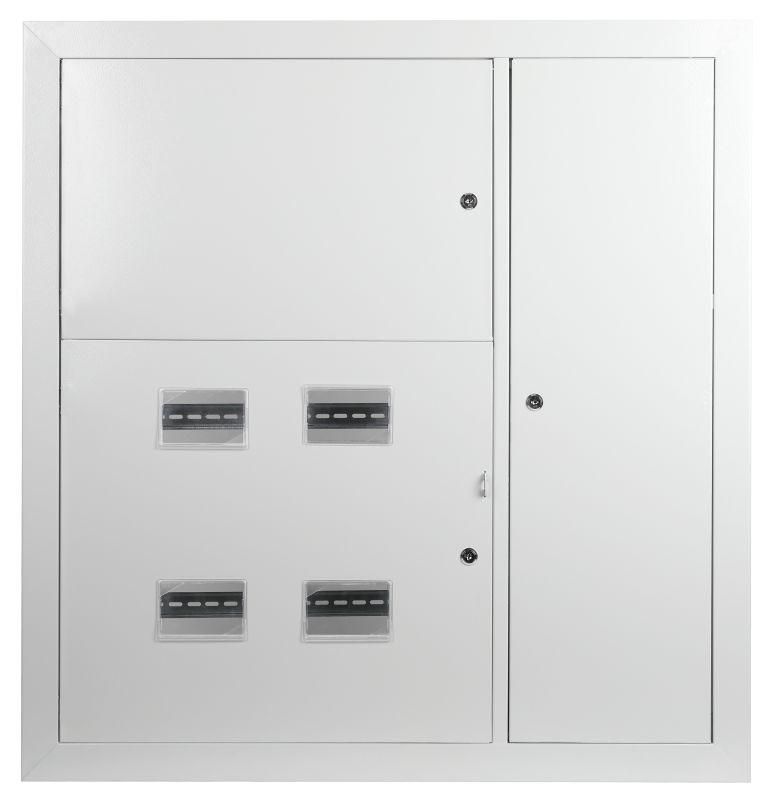

Корпус металлический ЩЭ-4 Simple sch-e-s04 36 УХЛ3 IP31(1000х960х140) ЭРА - Б0055714

Корпус металлический ЩЭ-4 Simple sch-e-s04 36 УХЛ3 IP31 1000х960х140 от бренда ЭРА предназначен для установки в стенах жилых и общественных зданий, где требуется компактное и защищённое размещение электрооборудования. Этот щит обеспечивает организованную сборку учётно-распределительных устройств и подходит для монтажа в нишу с габаритами 876×864×125 мм.

Назначение и область применения

Корпус металлический ЩЭ-4 Simple sch-e-s04 36 УХЛ3 IP31 1000х960х140 используется для монтажа электрических щитов в многоквартирных домах, офисах, школах и других объектах с централизованной системой энергоснабжения. Он служит основой для размещения автоматических выключателей, счётчиков, УЗО, коммутационных устройств и слаботочного оборудования. Подходит для установки в стояках, шахтах и специальных нишах внутри стен.

Технические характеристики

• Тип изделия: щит этажный
• Материал: сталь толщиной 0,8–1,2 мм
• Покрытие: порошковая эмаль RAL 7035 (серый)
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикальных капель воды
• Размеры корпуса: 1000 × 960 × 140 мм
• Габариты ниши для монтажа: 876 × 864 × 125 мм
• Количество дверей: 3
• Тип монтажа: встраиваемый
• Монтажная панель: есть (для крепления силовых кабелей)
• DIN-рейки: перфорированные во всех трёх отсеках
• Климатическое исполнение: УХЛ3 - устойчив к температурным колебаниям и повышенной влажности в закрытых помещениях
• Возможность соединения в ряд: да

Совместимость и монтаж

Корпус металлический ЩЭ-4 Simple sch-e-s04 36 УХЛ3 IP31 1000х960х140 рассчитан на встраивание в подготовленную нишу в стене. Для правильной установки необходимо соблюдать размеры ниши - 876×864×125 мм. Монтаж выполняется с помощью крепёжных элементов, предусмотренных конструкцией. Все три двери открываются отдельно, что позволяет работать с каждым отсеком без демонтажа соседних. Монтажная панель и перфорированные DIN-рейки обеспечивают фиксацию оборудования без дополнительных кронштейнов. Корпус можно соединить в ряд с другими аналогичными щитами для формирования линейных групп - например, в длинных коридорах или секциях дома.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и ГОСТ 15150 для работы в условиях внутренней среды с умеренной влажностью и температурой от −25C до +40C. Степень защиты IP31 предотвращает попадание крупных посторонних предметов и вертикально падающих капель воды, однако не обеспечивает герметичность - не рекомендуется для установки в сырых местах, на улице или в подвалах с постоянной влагой. Наличие порошкового покрытия снижает риск коррозии и повышает долговечность.

Преимущества

• Трёхсекционная конструкция позволяет отделить силовые, учётные и слаботочные системы - упрощает обслуживание и безопасность
• Перфорированные DIN-рейки и монтажная панель исключают необходимость дополнительных креплений
• Порошковое покрытие RAL 7035 устойчиво к механическим воздействиям и легко моется
• Возможность соединения в ряд позволяет масштабировать систему без изменения дизайна
• Подходит для массовой установки в типовых жилых проектах

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP31 недостаточна для открытых площадок
• Не рекомендован для помещений с высокой влажностью (например, банях, прачечных) - возможна конденсация внутри корпуса
• Толщина стали 0,8–1,2 мм достаточна для бытового использования, но не подходит для промышленных нагрузок с частыми ударными воздействиями
• Не имеет встроенной вентиляции - при большой плотности оборудования требует внешнего теплоотвода

Примеры использования

• Электрощит на этаже многоквартирного дома: один отсек - счётчики, второй - автоматы на квартиры, третий - домофон и видеонаблюдение
• Общедомовой щит в новостройке: совмещение учёта, защиты и слаботочных систем (TV, интернет, вызов)
• Школьный или административный корпус: распределение питания по классам/офисам через отдельные группы
• Жилые комплексы с центральным управлением: несколько щитов ЩЭ-4 Simple sch-e-s04 36 УХЛ3 IP31 1000х960х140, установленных в ряд, с единым доступом к каждой секции

Практические советы

• При проектировании ниши обязательно оставьте запас по глубине - 125 мм - это минимальный размер; лучше сделать 140–150 мм для свободного провода и кабельных каналов
• При использовании большого числа автоматов проверьте соответствие нагрузки на DIN-рейки - максимальная допустимая масса оборудования указана в документации завода-изготовителя
• Для лучшей терморегуляции в щите с большим количеством аппаратов используйте дополнительные вентиляторы или тепловые расширители
• При соединении нескольких щитов в ряд убедитесь, что все они имеют одинаковое исполнение (УХЛ3) и расположены в одной плоскости
• При монтаже не забудьте о заземлении корпуса - он должен быть надёжно связан с контуром заземления здания
