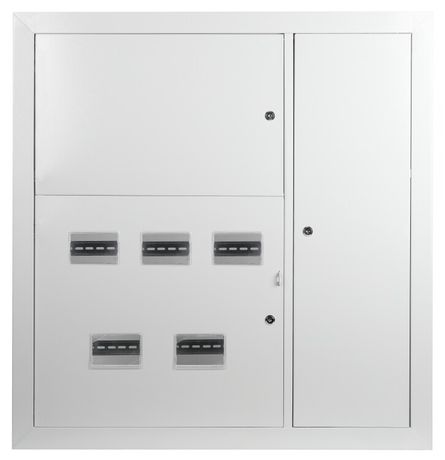

Корпус металлический ЩЭ-5 ЭРА Simple sch-e-s05 36 УХЛ3 IP31(1000х960х140) Б0055715

Корпус металлический ЩЭ-5 Simple sch-e-s05 36 УХЛ3 IP31 (1000х960х140) от бренда ЭРА предназначен для установки в нишу стены и используется как распределительный щит для учета и распределения электроэнергии в многоквартирных домах. Этот щит обеспечивает надежную защиту внутреннего оборудования, совмещает силовые и слаботочные цепи в одном корпусе и соответствует требованиям эксплуатации в условиях умеренного климата.

Назначение и область применения

Корпус металлический ЩЭ-5 Simple sch-e-s05 36 УХЛ3 IP31 (1000х960х140) применяется для сборки этажных распределительных щитов в жилых и общественных зданиях. Он защищает автоматические выключатели, счетчики электроэнергии и другое модульное оборудование от внешних воздействий. Подходит для монтажа в местах, где требуется разделение на три функциональных зоны: вводно-учетную, распределительную и слаботочную.

Технические характеристики

• Размеры корпуса: 1000×960×140 мм
• Глубина ниши для монтажа: 876×864×125 мм
• Материал: сталь толщиной 0,8–1,2 мм
• Покрытие: порошковая краска RAL 7035 (серый цвет)
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикально падающих капель воды
• Количество дверей: 3 - каждая открывается отдельно
• Тип монтажа: встраиваемый, с фиксацией в стеновой нише
• Наличие монтажной платы: да - для крепления силовых кабелей и шин
• Перфорированные DIN-рейки: во всех трёх отсеках
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным климатом и повышенной влажностью
• Возможность соединения в ряд: да - несколько щитов можно смонтировать рядом без зазора

Совместимость и монтаж

Корпус металлический ЩЭ-5 Simple sch-e-s05 36 УХЛ3 IP31 (1000х960х140) рассчитан на встраивание в подготовленную нишу в стене. Для правильной установки необходимо соблюдать габариты ниши 876×864×125 мм - меньшие размеры не позволят вставить щит, большие потребуют дополнительной заплатки. Монтаж выполняется с помощью крепежных элементов, предусмотренных конструкцией. Все три двери открываются независимо, что позволяет работать с одной секцией без доступа к остальным. Перфорированные DIN-рейки позволяют легко крепить модульные устройства: автоматы, УЗО, счетчики, коммуникационные модули. Монтажная панель служит для фиксации входных и выходных кабелей, снижая нагрузку на клеммы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р 50030.2 для распределительных щитов. Степень защиты IP31 предотвращает попадание крупных посторонних предметов и конденсата, но не обеспечивает герметичность - не рекомендуется для установки в сырых помещениях без дополнительной вентиляции. Корпус выполнен из стали с антикоррозийным порошковым покрытием, повышающим долговечность в условиях нормальной влажности. Климатическое исполнение УХЛ3 гарантирует работу при температуре от −25C до +40C.

Преимущества

• Трехсекционная компоновка - отделение силовых и слаботочных цепей снижает помехи и упрощает обслуживание
• Жесткая стальная конструкция - устойчивость к механическим воздействиям и деформациям
• Порошковое покрытие - устойчиво к царапинам, не требует периодической окраски
• Возможность группировки - несколько щитов можно установить в один ряд без потери эстетики и доступа
• Высокая плотность компактного монтажа - оптимально использует пространство ниши

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP31 недостаточна для открытых площадок
• Не подходит для помещений с постоянной высокой влажностью (например, подвалы без вентиляции)
• Не имеет встроенной системы вентиляции - при большой тепловой нагрузке возможен перегрев
• Требует точного соблюдения размеров ниши - отклонение более чем на 10 мм затрудняет монтаж
• Не предусматривает возможность последующего увеличения глубины - нельзя использовать с удлинителем или подвесными рамами

Примеры использования

• Этажный распределительный щит в 9-этажном жилом доме - по одному на каждый этаж, с учетом 6–8 квартир
• Общедомовая система учёта энергоресурсов - вводно-учетный отсек для коллективного счётчика
• Подключение систем безопасности - слаботочный отсек для домофона, видеонаблюдения, охранной сигнализации
• Административные здания - распределение питания по офисам, серверным комнатам, освещению

Практические советы

• Перед монтажом проверьте соответствие размеров ниши - даже 5 мм лишней глубины могут вызвать проблемы с закрыванием дверей
• Используйте кабельные вводы с уплотнителями, чтобы исключить попадание пыли и влаги через отверстия
• На монтажной панели фиксируйте кабели хомутиками - так снижается риск обрыва контактов при вибрации
• При использовании нескольких щитов в ряд - выравнивайте их по уровню, чтобы сохранить единый вид
• Для слаботочных цепей используйте отдельные кабели с экранированием - это минимизирует влияние на сигнал
• При проектировании учтите, что корпус не является термостойким - не располагайте рядом с источниками нагрева выше 50C
