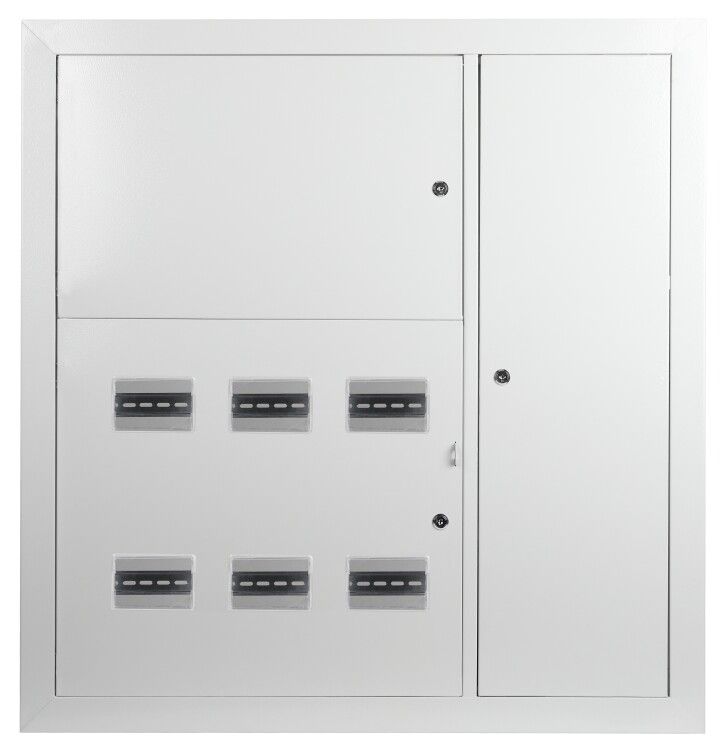

Корпус металлический ЩЭ-6 Simple sch-e-s06 36 УХЛ3 IP31(1000х960х140) ЭРА - Б0055716

Корпус металлический ЩЭ-6 Simple sch-e-s06 36 УХЛ3 IP31 (1000х960х140) от бренда ЭРА предназначен для установки в жилых и общественных зданиях как центральный щит учёта и распределения электроэнергии. Этот вариант выполнен в компактном встраиваемом исполнении с трёхсекционным внутренним пространством и подходит для монтажа в стеновые ниши.

Назначение и область применения

Корпус металлический ЩЭ-6 Simple sch-e-s06 36 УХЛ3 IP31 используется для сборки этажных щитов в многоквартирных домах, офисах, школах и других объектах с ной системой энергораспределения. Он обеспечивает безопасную установку автоматических выключателей, счётчиков, УЗО и другого модульного оборудования. Также позволяет организовать отдельный отсек для слаботочных систем - телевизионных, телефонных, охранных и домофонных линий.

Технические характеристики

• Размеры корпуса: 1000×960×140 мм
• Глубина ниши для монтажа: 876×864×125 мм
• Материал: сталь толщиной 0,8–1,2 мм
• Покрытие: порошковая эмаль RAL 7035 (серый цвет)
• Степень защиты: IP31 - противостояние крупным частицам пыли и вертикальному каплеобразному воздействию воды
• Количество дверей: три - одна на каждый отсек
• Тип монтажа: встраиваемый, с фиксацией в стеновой нише
• Наличие монтажной платины: да - для крепления проводов и клемм
• Перфорация: наличие DIN-реек во всех отсеках
• Климатическое исполнение: УХЛ3 - умеренный и холодный климат с возможностью работы при температуре до –25C

Совместимость и монтаж

Корпус металлический ЩЭ-6 Simple sch-e-s06 36 УХЛ3 IP31 совместим со всеми типами стандартного модульного оборудования (например, автоматы, УЗО, счётчики) благодаря наличию перфорированных DIN-реек. Монтаж осуществляется исключительно в подготовленную стеновую нишу глубиной 125 мм. Для точной установки необходимо соблюдать габариты ниши - 876×864×125 мм. Корпус можно комбинировать с другими аналогичными щитами в одном ряду за счёт стандартизированной формы и отсутствия внешних элементов, выходящих за пределы рамки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р 50030.2 для электромонтажных шкафов. Напряжение питания рассчитано на использование в бытовых и административных сетях до 400 В переменного тока частотой 50 Гц. Защита IP31 гарантирует минимальную степень безопасности от попадания инородных предметов и случайного контакта с жидкостью - однако не допускается эксплуатация в условиях постоянной сырости, прямого полива или высоких уровней влаги.

Преимущества

• Трёхзонная структура - отделение силовых, учётных и слаботочных линий снижает риск помех и повышает удобство обслуживания
• Порошковое покрытие устойчиво к механическим повреждениям и коррозии внутри помещений
• Жесткая сварная конструкция сохраняет форму даже после длительной нагрузки
• Функциональная монтажная панель упрощает прокладку и фиксацию входных кабелей
• Поддержка группировки нескольких щитов в один ряд - экономит место и унифицирует дизайн

Ограничения применения

• Не предназначен для наружной установки - IP31 недостаточно для открытых площадок или сырых мест (подвалы, чердаки без теплоизоляции)
• Не рекомендован для сред с химически активной агрессивной средой (промышленные помещения с кислотами, щелочами)
• Толщина материала (до 1,2 мм) не обеспечивает взрывобезопасность - нельзя использовать в опасных зонах по классификации АЗ
• Отсутствие терморегулятора или вентиляции - требует принудительного охлаждения при большой плотности установленного оборудования

Примеры использования

• Центральный этажный щит в новостройке с 12 квартирами - в каждом отсеке размещаются счётчики, автоматы и UZO
• Общий щит управления в офисном здании - силовая часть + отдельный отсек для видеонаблюдения и сети связи
• Школьный или больничный пункт распределения - сочетание освещения, розеток и аварийного питания в одной компактной единице

Практические советы

• При проектировании ниши обязательно оставьте запас по ширине и высоте минимум 10 мм - для легкого введения и регулировки уровня
• Перед монтажом проверьте соответствие толщины стены и глубины ниши - слишком малая глубина затруднит закрытие дверей
• На этапе сборки используйте пластиковые втулки для вывода кабелей через отверстия - так снизится риск повреждения изоляции
• Для долговечности не забывайте периодически контролировать состояние болтов крепления дверей - они могут ослабнуть при вибрации
• Если требуется увеличенная герметизация - дополнительно уплотните места стыков между дверью и корпусом самоклеящимися резиновыми профилями
