Корпус металлический ЩМП-05 SIMPLE 400х400х175 IP31 NO_SIMPLE_SHMP-05_IP31 ЭРА Б0041656

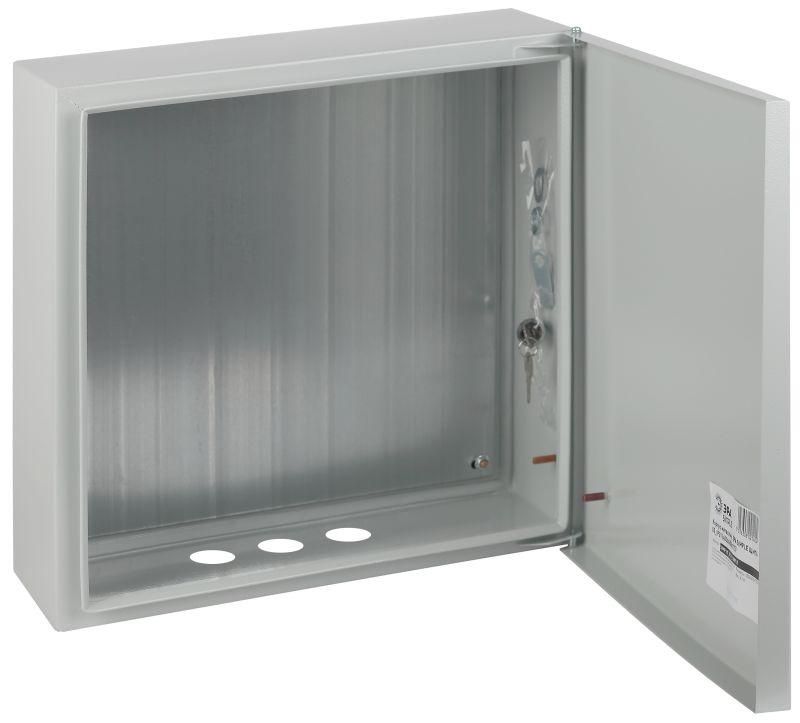

Корпус металлический ЩМП-05 IP31 400х400х175 от бренда ЭРА - это готовый металлический шкаф для монтажа электрооборудования в условиях сухих помещений. Артикул б0041656 подходит для сборки щитов управления, автоматики и распределительных устройств в зданиях, на производствах и объектах сельского хозяйства.

Назначение и область применения

ЩМП-05 IP31 используется для размещения коммутационных аппаратов, автоматических выключателей, контакторов, реле и других элементов низковольтных систем. Подходит для установки внутри зданий: офисах, цехах, жилых домах, спортивных сооружениях. Обеспечивает механическую защиту оборудования от случайных прикосновений и пыли, но не рассчитан на открытые площадки или повышенную влажность.

Технические характеристики

• Размеры: 400×400×175 мм (ширина × высота × глубина)
• Материал корпуса: сталь 08 пс ГОСТ 1050-88, толщиной 1 мм
• Степень защиты: IP31 - защита от твердых предметов диаметром более 2,5 мм и вертикально падающих капель воды
• Номинальный ток: 630 А - допустимая нагрузка на вводные устройства, установленные внутри
• Класс защиты: I - требует подключения к заземляющему проводнику
• Цвет: серый, RAL 7035
• Покрытие: эпоксидно-полиэфирное порошковое, устойчивое к механическим повреждениям
• Монтажная панель: оцинкованная, с перфорацией для крепления DIN-рейки и оборудования
• Замок: есть, в комплекте два ключа
• Кабельные вводы: отсутствуют - требуется самостоятельная подготовка отверстий
• Способ установки: открытая - крепится к стене или опоре
• Глубина монтажа: 0 мм - корпус не предусматривает углубление в стену

Совместимость и монтаж

ЩМП-05 IP31 совместим с любым оборудованием, устанавливаемым на DIN-рейку или крепящимся через отверстия на монтажной панели. Для подвода кабелей необходимо самостоятельно просверлить отверстия в боковых или нижних стенках корпуса. Крепление осуществляется на четыре точки - через отверстия в задней стенке. Монтаж возможен на гладкую вертикальную поверхность: кирпич, бетон, металл. Не рекомендуется использовать для потолочного или напольного монтажа без дополнительной фиксации.

Безопасность и стандарты

Корпус соответствует требованиям безопасности для низковольтных установок. Класс защиты I обязывает подключать корпус к контуру заземления. Оцинкованная монтажная панель снижает риск коррозии внутри шкафа. Гарантия от сквозной коррозии - 15 лет за счет качества стали и покрытия. Гарантийный срок эксплуатации - 1 год с момента установки.

Преимущества

• Жесткая сварная конструкция - минимальная деформация при нагрузке
• Высокая прочность стали - устойчивость к ударным воздействиям
• Оцинкованная монтажная панель - долговечность и удобство крепления оборудования
• Изготовлено в России - контроль качества на всех этапах
• Простота сборки - все элементы уже собраны, не требует сварки или сложной сборки

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP31 недостаточна для дождя, снега или запыленной среды
• Отсутствие кабельных вводов - требует доработки перед монтажом
• Нет встроенных вентиляционных каналов - при большой тепловой нагрузке оборудования необходима принудительная вентиляция
• Не подходит для взрывоопасных зон - отсутствует взрывозащита
• Не применяется в помещениях с постоянной влажностью выше 90%

Примеры использования

• Щит управления насосной станцией в жилом комплексе
• Распределительный щит освещения в административном здании
• Корпус для автоматики пожарной сигнализации (при условии соблюдения IP31)
• Шкаф для реле и контакторов на конвейере в пищевом цехе
• Распределительный пункт в сельскохозяйственном складе

Практические советы

• Перед монтажом проверьте посадочные размеры оборудования - глубина корпуса 175 мм ограничивает использование крупных модулей
• Для подвода кабелей используйте кабельные вводы с герметизацией (например, M20 или G½) - они продаются отдельно
• Обязательно выполните заземление корпуса через болтовое соединение с заземляющим проводником
• При установке в местах с частыми температурными колебаниями учтите возможность конденсации - можно добавить терморегулятор или нагреватель
• Артикул б0041656 - это часть серии ЭРА SIMPLE; аналоги с IP54 и другими размерами доступны в каталоге ЭРА
