Корпус металлический ЩМП-06 SIMPLE 500х400х175 IP31 NO_SIMPLE_SHMP-06_IP31 ЭРА Б0041657

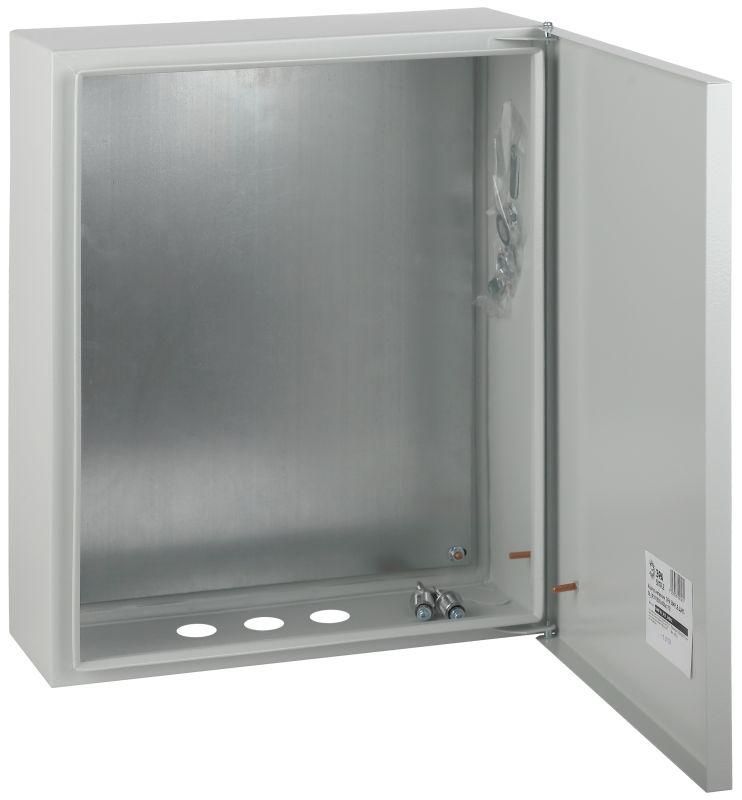

Корпус металлический ЩМП-06 с монтажной панелью 500х400х175 IP31 УХЛ3 серый от бренда ЭРА — это готовый сборный шкаф для монтажа электрооборудования в условиях indoor-среды. Артикул б0041657 подходит для установки в помещениях с контролируемой влажностью, например, в этажных щитовых, на производстве или в жилых зданиях.

Назначение и область применения

ЩМП-06 используется для размещения коммутационных аппаратов, автоматических выключателей, контакторов, реле и других элементов низковольтных систем. Подходит для сборки щитов управления, автоматизации, пожарной сигнализации и распределения электроэнергии. Области применения: жилищное строительство, промышленные цеха, сельскохозяйственные объекты, спортивные сооружения, офисные здания.

Технические характеристики

• Размеры корпуса: 500×400×175 мм (ширина × высота × глубина)
• Глубина монтажной панели: 110 мм — позволяет разместить оборудование до 12 модулей шириной 17,5 мм каждый
• Материал корпуса: сталь 08 пс ГОСТ 1050-88, толщиной 1 мм
• Покрытие: порошковое эпоксидно-полиэфирное, цвет RAL 7035 (серый)
• Степень защиты: IP31 — защита от твердых предметов >2,5 мм и вертикально падающих капель воды
• Исполнение: УХЛ3 — для работы в климатических условиях с температурой от −40°C до +40°C
• Наличие монтажной панели: да, оцинкованная, с перфорацией под DIN-рейку
• Количество кабельных вводов: 3 — предназначены для ввода/вывода кабелей через фланцевые отверстия
• Номинальный ток: 630 А — максимальный допустимый ток через шкаф, определяется внешним оборудованием
• Тип двери: одинарная, с замком и двумя ключами
• Класс защиты: I — требует заземления корпуса

Совместимость и монтаж

ЩМП-06 рассчитан на открытую установку — крепится к стене с помощью анкеров или болтов через отверстия в задней стенке. Монтажная панель уже установленна внутри, что исключает необходимость её самостоятельной установки. Кабельные вводы не имеют уплотнений — при необходимости герметизации следует использовать дополнительные сальники или термоусадочные трубки. Совместим с DIN-рейками стандарта EN 60715. Не поддерживает встраивание в стены или потолки.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для низковольтного оборудования. Класс защиты I обязывает выполнять надёжное заземление корпуса через контактную площадку. Порошковое покрытие обеспечивает антикоррозийную стойкость. Гарантия от сквозной коррозии — 15 лет. Гарантийный срок эксплуатации — 1 год с момента ввода в работу.

Преимущества

• Жесткая сварная конструкция — минимальная деформация при нагрузках
• Оцинкованная монтажная панель — долговечность и устойчивость к окислению
• Универсальный формат — легко адаптируется под любые типы устройств на DIN-рейке
• Высокая степень механической прочности — защищает оборудование от случайных ударов
• Простота сборки — все элементы уже собраны, требуется только установка аппарата

Ограничения применения

• Не подходит для наружной установки — IP31 не защищает от дождя, снега или прямого попадания воды
• Не рекомендован для помещений с повышенной запылённостью, агрессивными газами или химическими выбросами
• Отсутствие уплотнителей в кабельных вводах — при необходимости IP54 необходимо докупать уплотнители отдельно
• Максимальная глубина монтажа 110 мм — не подходит для крупногабаритных преобразователей частоты или мощных ИБП

Примеры использования

• Этажный распределительный щит в многоквартирном доме
• Щит управления насосной станцией в системе водоснабжения
• Панель автоматики пожарной сигнализации в торговом центре
• Распределительный щит на участке сельхозпроизводства
• Аппаратный шкаф для управления освещением в спортзале

Практические советы

• Перед монтажом проверьте соответствие посадочного места — ширина 500 мм и высота 400 мм должны совпадать с нишей или местом крепления
• Для увеличения степени защиты до IP54 используйте уплотнители на кабельных вводах — они не входят в базовую комплектацию
• При использовании в холодных помещениях учтите, что UHL3 допускает работу при минусовых температурах, но не гарантирует работоспособность при образовании льда на дверях
• Замок с двумя ключами — удобен для доступа нескольких ответственных лиц; сохраняйте ключи в безопасном месте
• ЩМП-06 — часть серии ЭРА SIMPLE; другие модели этой серии отличаются размерами и степенью защиты — выбирайте по реальным условиям эксплуатации
