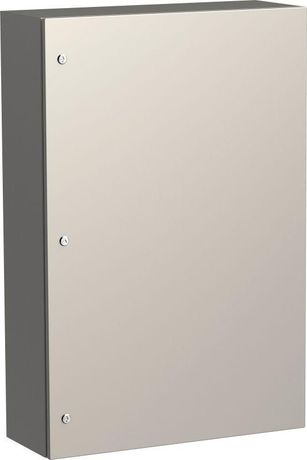

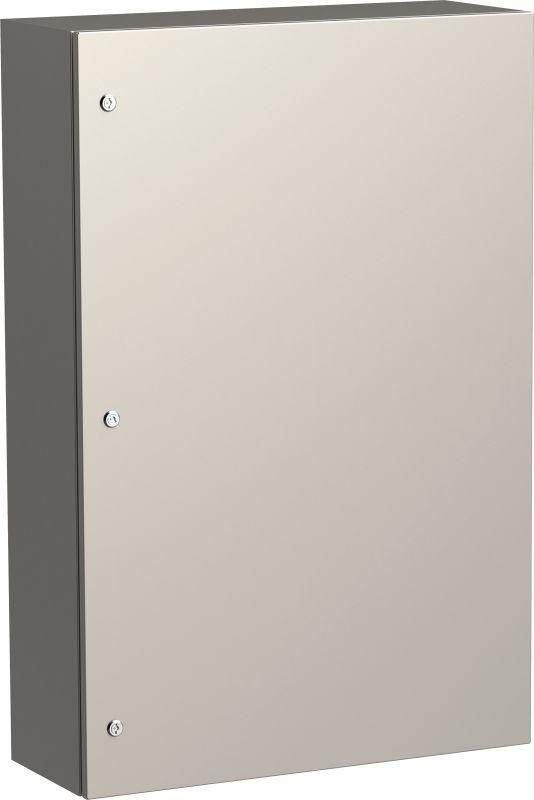

Корпус ЩМП-120.80.30 (AISI 304) TITAN 5 УХЛ1 IP66 метал. IEK TI5-11-N-120-080-030-66

Корпус металлический ЩМП-120.80.30 (AISI 304) УХЛ1 IP66 1200х800х300мм - это прочный, герметичный шкаф из нержавеющей стали для установки электрооборудования в условиях повышенной влажности, агрессивной среды и перепадов температур. Произведённый компанией IEK в серии TITAN, он предназначен для промышленной автоматизации, пищевой и фармацевтической отраслей.

Назначение и область применения

ЩМП-120.80.30 используется как внешний корпус для сборки распределительных щитов, пультов управления, систем автоматизации и коммуникационного оборудования. Подходит для установки на открытых площадках, в цехах с частой мойкой, на производствах с высокой влажностью, в холодильных камерах и медучреждениях. Благодаря классу защиты IP66 и устойчивости к коррозии, корпус надёжно защищает внутренние компоненты от пыли, воды под сильным напором, химических веществ и бактерий.

Технические характеристики

• Габариты: 1200×800×300 мм
• Материал корпуса: нержавеющая сталь AISI 304
• Толщина стенок: 1,5 мм
• Степень защиты: IP66 (полная защита от пыли и струй воды под давлением)
• Класс климатического исполнения: УХЛ1 (работает при температурах от –60 C до +40 C)
• Ударопрочность: IK09 (выдерживает удар энергией 10 Дж)
• Тип дверцы: одинарная, с замком
• Тип крышки: закрытого типа, без зазора
• Цвет: RAL 7035 (серый светло-серый)
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Наличие монтажной панели: да, съёмная
• Способ монтажа: открытая установка (на стену, опорную раму или платформу)

Совместимость и монтаж

ЩМП-120.80.30 совместим с любым оборудованием, которое помещается внутри габаритов 1200×800×300 мм. Монтажная панель снимается для удобства сборки - её можно предварительно смонтировать с контактами, автоматами, реле и затем вставить в корпус. Для крепления используются болты M6 через подготовленные отверстия в задней стенке. Корпус не требует специальных инструментов для установки - достаточно уровня, дрели и набора ключей. Открытая установка допускает монтаж на вертикальные поверхности, столбы или основания из бетона/металла.

Безопасность и стандарты

ЩМП-120.80.30 соответствует требованиям ГОСТ Р 51321.1–2007 (МЭК 61439-1) для распределительных устройств низкого напряжения. Класс IK09 обеспечивает механическую безопасность против преднамеренных или случайных ударов. Нержавеющая сталь AISI 304 не выделяет токсины, что делает корпус пригодным для использования в пищевой и фармацевтической промышленности. Все сварные швы выполнены сплошными, исключая попадание влаги внутрь.

Преимущества

• Высокая коррозионная стойкость благодаря материалу AISI 304 - не ржавеет даже при постоянном контакте с водой и моющими средствами
• Съёмная монтажная панель ускоряет сборку и обслуживание - не нужно работать внутри заполненного шкафа
• Защита IP66 позволяет использовать в местах с интенсивной мойкой (например, на мясопереработке или в лабораториях)
• Широкий температурный диапазон (–60…+40 C) обеспечивает работу в суровых климатических условиях
• Ударопрочность IK09 снижает риск повреждений при транспортировке или аварийных ситуациях
• Замок на дверце гарантирует доступ только авторизованному персоналу

Ограничения применения

ЩМП-120.80.30 не предназначен для установки в взрывоопасных зонах (не имеет взрывозащиты Ex). Также не рекомендуется применять в средах с постоянным воздействием концентрированных кислот (например, серной или соляной) - хотя AISI 304 устойчив к большинству химикатов, длительный контакт с агрессивными растворами может вызвать точечную коррозию. Не следует использовать как естественный радиатор - теплоотвод ограничен конструкцией корпуса.

Примеры использования

• Щит управления насосной станцией на водопроводе
• Распределительный шкаф на участке мойки тары в пищевом производстве
• Автоматизация технологической линии в фармацевтическом цеху
• Контрольный пункт освещения на улице в регионах с зимними минусами
• Пульт управления конвейером в холодильном комплексе

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с крепёжными элементами вашей стены или рамы
• При использовании в сыром воздухе обязательно используйте термостойкие уплотнители на дверце - оригинальные от IEK обеспечивают долговечную герметичность
• Не забудьте про проводку: входные кабели лучше заводить через кабельные вводы с резиновыми уплотнениями - это сохранит степень защиты IP66
• Для обслуживания - всегда отключайте питание перед снятием монтажной панели; она не является несущей частью корпуса
• ЩМП-120.80.30 легко сочетается с другими изделиями серии TITAN - выбирайте аналогичные модели для унифицированного дизайна объекта
