Корпус металлический ЩМП-3-0 (650х500х220мм) У2 IP54 прозрачная дверь IEK - YKM11-03-54-1

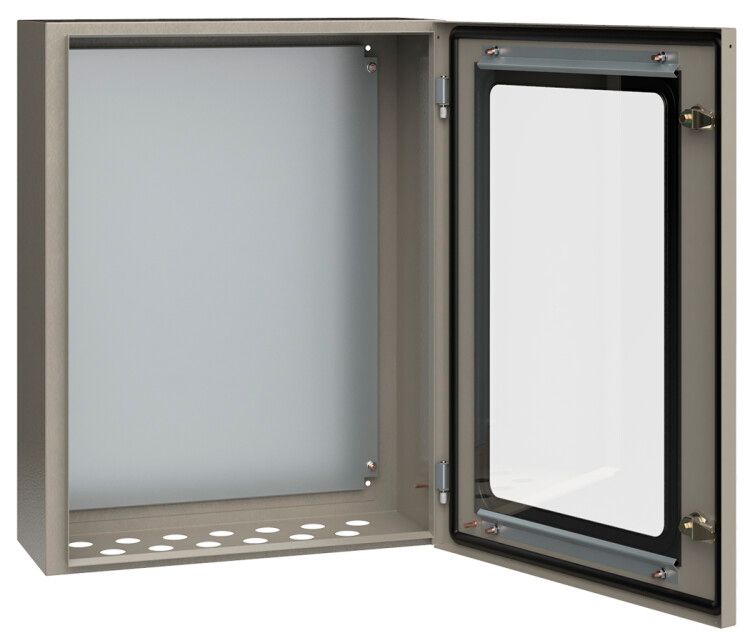

Корпус металлический ЩМП-3-0 (650х500х220мм) У2 IP54 с прозрачной дверью от IEK - это надёжный металлический шкаф с монтажной панелью и прозрачной дверью, предназначенный для компактной и защищённой установки аппаратуры автоматизации, управления и силового оборудования. Артикул ykm11-03-54-1 соответствует серийному решению для промышленного и бытового использования.

Назначение и область применения

Корпус ЩМП-3-0 используется для размещения внутреннего оборудования: реле, контакторов, автоматических выключателей, модулей PLC, трансформаторов, световой сигнализации и других элементов систем управления. Подходит для установки на открытых площадках, в цехах, на объектах сельского хозяйства, в торговых помещениях и жилых зонах. Прозрачная дверца обеспечивает визуальный контроль состояния устройств без вскрытия шкафа.

Технические характеристики

• Габариты: 650×500×220 мм (Ш×В×Г)
• Материал корпуса: сталь с толщиной стенок 1 мм
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и брызг воды со всех направлений
• Условия эксплуатации: класс климатического исполнения У2 - для умеренного климата, температурный диапазон до +40 C
• Покрытие: порошковая окраска цвета 7035 RAL (серый матовый)
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Тип дверцы: одинарная, с прозрачным пластиковым экраном
• Монтажная панель: да, готова к креплению оборудования на DIN-рейку или болты
• Тип установки: открытая - крепится к стене или опоре

Совместимость и монтаж

Корпус ЩМП-3-0 совместим с любым оборудованием, которое помещается в габариты 650×500 мм и имеет стандартную посадку на DIN-рейку или крепление через отверстия. Монтаж осуществляется на вертикальную поверхность с помощью четырёх крепёжных отверстий в задней стенке. Для фиксации используйте анкерные болты или саморезы с распорными вставками. Прозрачная дверца открывается на петлях - не требует демонтажа для обслуживания. Убедитесь, что провода и кабели имеют достаточную длину для выхода через кабельные вводы (в комплект не входят - необходимо докупить отдельно).

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-5-1 по степени защиты IP54. Ударопрочность IK08 подтверждает способность выдерживать механические воздействия до 0,5 Дж - например, случайные удары инструментом или предметами. Наличие порошкового покрытия предотвращает коррозию и снижает риск возникновения электрического контакта с корпусом.

Преимущества

• Прозрачная дверца позволяет контролировать состояние приборов без доступа внутрь - снижает время диагностики и риск повреждения оборудования
• Стальная конструкция с толщиной 1 мм обеспечивает прочность при минимальном весе
• Порошковое покрытие устойчиво к царапинам, химическим веществам и перепадам температур
• Встроенная монтажная панель экономит время сборки - не требуется дополнять её самостоятельно
• Подходит для установки в условиях повышенной запылённости и влажности (например, на складах, в теплицах, на автостоянках)

Ограничения применения

• Не предназначен для установки в местах постоянного прямого потока воды - IP54 не гарантирует защиту от струйного орошения или погружения
• Не рекомендуется для эксплуатации при температурах ниже −25 C - материал теряет эластичность, возможны трещины в прозрачной дверце
• Отсутствие встроенных кабельных вводов требует самостоятельного приобретения и монтажа
• Не подходит для взрывоопасных сред - отсутствует взрывозащита (Ex-класс)
• Площадь монтажной панели ограничена - не рассчитан на крупногабаритные устройства типа больших преобразователей частоты

Примеры использования

• Управление насосами и вентиляцией в сельскохозяйственных комплексах
• Размещение реле и кнопок на линии конвейера в пищевой промышленности
• Аварийная сигнализация и управление освещением в парковках и подземных переходах
• Автоматика системы отопления в офисных и административных зданиях
• Распределительный щиток для группы розеток и освещения в гараже или мастерской

Практические советы

• Перед монтажом проверьте соответствие размеров оборудования и свободного места внутри корпуса - особенно высоту и глубину устройств
• Для лучшей теплоотдачи оставляйте минимум 5 см свободного пространства вокруг корпуса
• Выбирайте кабельные вводы с резиновыми уплотнителями - они сохранят степень защиты IP54 после прокладки кабелей
• При использовании в холодных условиях избегайте резких перепадов температур - это может вызвать конденсацию внутри корпуса
• При замене дверцы используйте оригинальные детали - несовместимые аналоги могут нарушить герметичность
• Артикул ykm11-03-54-1 - единственный вариант этого формата с прозрачной дверью в линейке ЩМП-3; другие модели имеют тёмные дверцы
