Щит с монтажной панелью ЩМП-3.3.15 IP66 (300х300х150) | SQ0905-1005 TDM

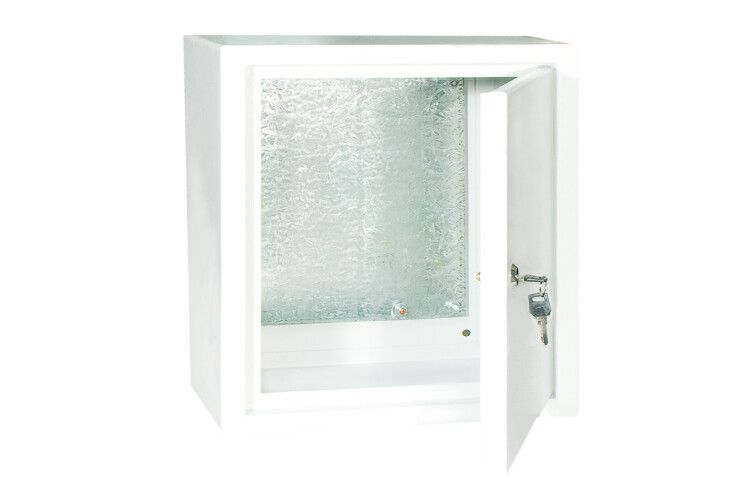

Щит с монтажной панелью ЩМП-3.3.15 IP66 (300х300х150) от TDM ELECTRIC - это прочный металлический корпус с встроенной панелью для монтажа оборудования, предназначенный для установки в условиях улицы или в помещениях с высокой запылённостью. Благодаря защите IP66 и ударостойкости IK10, он надёжно защищает внутреннюю начинку от внешних воздействий.

Назначение и область применения

Щит с монтажной панелью ЩМП-3.3.15 IP66 (300х300х150) предназначен для сборки электрощитов различного назначения: автоматики, управления, силового распределения, систем контроля и безопасности. Подходит для установки как внутри помещений, так и на улице - например, возле станков, конвейеров, насосных станций, вентиляционных шахт или на объектах ЖКХ и промышленности. Монтажная панель позволяет легко крепить автоматы, контакторы, реле и другие устройства.

Технические характеристики

• Габариты: 300×300×150 мм (ширина × высота × глубина)
• Номинальный ток: 400 А (не является предельным значением для коммутационных аппаратов - зависит от установленного оборудования)
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергой до 20 Дж (эквивалент 2 кг, падающего с 1 м)
• Материал корпуса: сталь с толщиной 1,2 мм
• Покрытие: порошковое, текстурированное, цвет RAL 7032 (серый)
• Тип двери: одинарная, закрытого типа, с замком
• Количество кабельных вводов: 3 (готовые отверстия под гильзы или вводы)
• Количество отверстий для фланцев: 3 (для подключения труб или переходников)
• Монтажная панель: оцинкованная сталь 1,2 мм, с элементом заземления
• Способ установки: открытая (крепление на стену через кронштейн)

Совместимость и монтаж

Щит с монтажной панелью ЩМП-3.3.15 IP66 (300х300х150) рассчитан на монтаж на вертикальную плоскую поверхность. Кронштейн уже встроен - достаточно просверлить отверстия в стене и зафиксировать шурупами. Для герметизации кабельных вводов используйте соответствующие резиновые или пластиковые вставки (в комплект не входят). Все швы полностью проварены - это гарантирует сохранение степени защиты IP66 после сборки. Монтажная панель имеет перфорацию под DIN-рейку и стандартные крепления для устройств. Обязательно подключите заземляющий провод к специальному болту на панели.

Безопасность и стандарты

• Степень защиты IP66 соответствует ГОСТ 14254
• Ударопрочность IK10 соответствует EN 50102
• Порошковое покрытие обеспечивает антикоррозийную стойкость в агрессивных средах
• Конструкция выполнена с учётом требований к электрооборудованию для наружной установки

Преимущества

• Высокая механическая прочность благодаря стали 1,2 мм и усиленным петлям с оцинкованными шплинтами
• Порошковое покрытие RAL 7032 устойчиво к УФ-излучению, химическим веществам и перепадам температур
• Оцинкованная монтажная панель не ржавеет и хорошо проводит ток заземления
• Запирающаяся дверь повышает безопасность доступа к оборудованию
• Готовые отверстия для кабелей и фланцев ускоряют монтаж и снижают риск нарушения герметичности

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP66 защищает от брызг и струй, но не от затопления
• Работает в температурном диапазоне, указанном производителем; при экстремально низких температурах проверьте совместимость установленных компонентов
• Глубина 150 мм ограничивает использование крупных модульных устройств - не подходят для массивных преобразователей частоты или больших автоматических выключателей с широкими корпусами
• Не содержит встроенных терморегуляторов или вентиляции - при высоких тепловых нагрузках требуется дополнительное охлаждение

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный пункт для освещения территории парковки
• Корпус для контроллера автономной системы вентиляции
• Аварийный щит питания на производстве с повышенной запылённостью
• Пункт распределения для датчиков и исполнительных механизмов в пищевой промышленности

Практические советы

• Перед монтажом проверьте, что все кабельные вводы будут плотно закрыты - используйте втулки с уплотнителями, чтобы не нарушить IP66
• При использовании в холодном климате убедитесь, что внутренние компоненты (например, реле) работают при низких температурах
• Используйте DIN-рейку и крепёж, совместимый с типом монтажной панели - она уже готова к установке стандартных устройств
• Обязательно проведите заземление через болт на панели - это важно для безопасности и работы УЗО
• Щит с монтажной панелью ЩМП-3.3.15 IP66 (300х300х150) от TDM ELECTRIC можно дополнять аксессуарами: световой индикацией, термостатами, вентиляторами - они совместимы с этой серией корпусов
