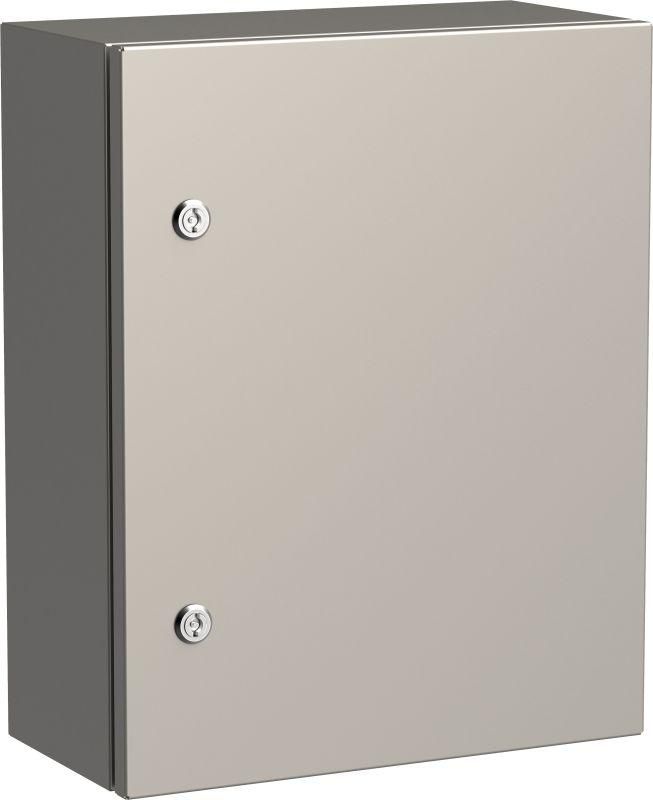

Корпус ЩМП-50.40.20 (AISI 304) TITAN 5 УХЛ1 IP66 метал. IEK TI5-11-N-050-040-020-66

Корпус металлический ЩМП-50.40.20 (AISI 304) УХЛ1 IP66 500х400х200мм - это прочный, герметичный шкаф из нержавеющей стали для монтажа электрооборудования в условиях повышенной влажности, агрессивной среды и перепадов температур. Бренд IEK предлагает эту модель из серии TITAN для промышленной автоматизации, пищевой и фармацевтической отраслей.

Назначение и область применения

ЩМП-50.40.20 предназначен для установки внутри или снаружи помещений там, где требуется высокая степень защиты от пыли, воды, химических веществ и механических повреждений. Подходит для сборки распределительных щитов, систем управления, контроллеров, модулей автоматики. Часто используется на пищевых производствах, в фармацевтике, больницах, на мойках, холодильных камерах и открытых площадках.

Технические характеристики

• Габариты: 500×400×200 мм - внутреннее пространство позволяет разместить стандартную комплектацию автоматов, контакторов, реле;
• Материал корпуса: нержавеющая сталь AISI 304 - устойчива к коррозии, легко моется, не выделяет вредных веществ;
• Степень защиты: IP66 - полностью защищён от пыли и мощных струй воды с любого направления;
• Климатическое исполнение: УХЛ1 - работает при температурах от –60 C до +40 C;
• Толщина стенок: 1 мм - обеспечивает жесткость и ударостойкость;
• Ударопрочность: IK09 по EN 50102 - выдерживает удар энергией 10 Дж (эквивалент 1,25 кг, падающего с 80 см);
• Цвет: RAL 7035 (серый антрацит) - соответствует промышленным стандартам;
• Срок службы: 15 лет - при соблюдении условий эксплуатации;
• Наличие монтажной панели: да - съёмная, с предварительно просверленными отверстиями под DIN-рейки;
• Тип дверцы: одинарная, с замком - обеспечивает безопасный доступ и защиту от несанкционированного вскрытия;
• Тип крышки: закрытого типа - исключает попадание влаги сверху;
• Способ монтажа: открытая установка - крепится на стену или опору болтами через фланцы.

Совместимость и монтаж

ЩМП-50.40.20 совместим с любыми стандартными элементами: DIN-рейками, клеммниками, автоматическими выключателями, преобразователями частоты. Монтажная панель снимается для удобства сборки - можно заранее подготовить всю начинку, затем вставить её в корпус. Для крепления используются четыре угловые точки с отверстиями под M6. Не требует специальных инструментов - достаточно отвёртки и уровня. Герметизация достигается за счёт уплотнителей на дверце - проверьте их целостность перед первым запуском.

Безопасность и стандарты

• Соответствует требованиям EN 62208 (корпуса для электротехнических устройств);
• Ударопрочность IK09 - по EN 50102;
• Защита IP66 - по IEC 60529;
• Материал AISI 304 - сертифицирован для контакта с продуктами питания (FDA/EC 1935/2004).

Преимущества

• Высокая устойчивость к коррозии - идеально для влажных и агрессивных сред;
• Съёмная монтажная панель - ускоряет сборку и обслуживание;
• Ударопрочность IK09 - снижает риск повреждения при случайных столкновениях;
• Широкий температурный диапазон - надёжно работает даже в неотапливаемых помещениях зимой;
• Герметичность IP66 - исключает необходимость в дополнительных кожухах или навесах;
• Металлическая конструкция - не горит, не деформируется под нагрузкой, долговечна.

Ограничения применения

ЩМП-50.40.20 не предназначен для установки в зонах с постоянным погружением в жидкости - IP66 не гарантирует длительную герметичность при полном погружении. Также не рекомендуется использовать в местах с воздействием открытого пламени или экстремального нагрева (>+40 C). Корпус не имеет встроенной вентиляции - при большом тепловыделении оборудования необходимо предусмотреть внешние системы охлаждения. Размер 500×400×200 мм ограничен - для крупных щитов потребуется более вместительная модель.

Примеры использования

• Щит управления насосной станцией на пищевом производстве;
• Распределительный щит в цехе фармацевтики с регулярной мойкой паром;
• Автоматика наружного освещения в холодном регионе;
• Контрольный шкаф на конвейере с частыми брызгами воды и чистящими средствами;
• Система аварийного отключения в медцентре с высокими требованиями к гигиене.

Практические советы

• Перед монтажом проверьте, что отверстия под кабели и трубки будут проделаны в правильных местах - используйте штатные проходки или кабельные вводы с уплотнителями;
• Не затягивайте болты слишком сильно - тонкая сталь (1 мм) может деформироваться;
• При использовании в холоде - убедитесь, что конденсат не образуется внутри; возможно, стоит добавить термостатический нагреватель;
• При заказе нескольких корпусов - выбирайте одинаковые партии, чтобы цвет и качество поверхности были едиными;
• Артикул ti5-11-n-050-040-020-66 - сохраните его для будущих заказов запчастей или аналогов.
