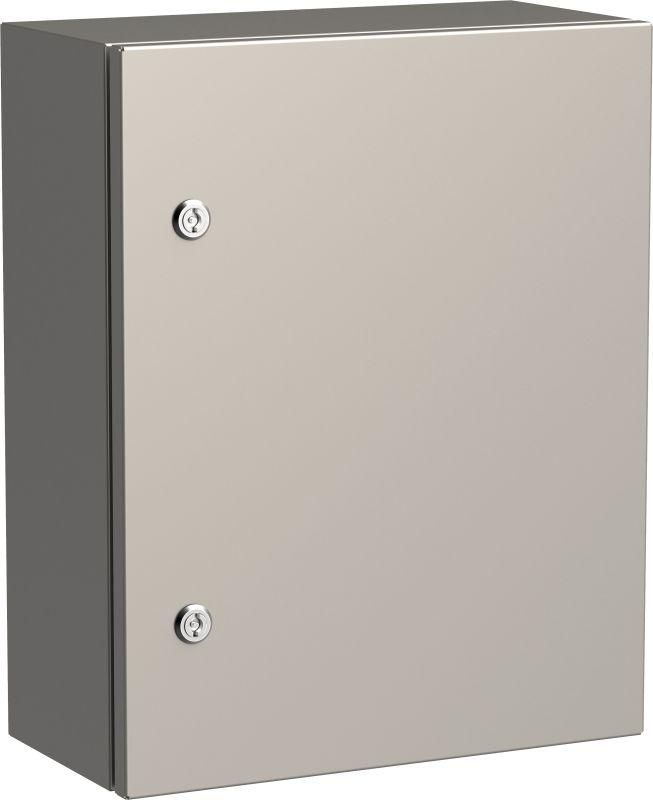

Корпус ЩМП-50.40.20 (AISI 316) TITAN 5 УХЛ1 IP66 метал. IEK TI5-12-N-050-040-020-66

Корпус металлический ЩМП-50.40.20 (AISI 316) УХЛ1 IP66 500х400х200мм - герметичная металлическая конструкция из нержавеющей стали AISI 316, предназначенная для защиты электрооборудования в агрессивных средах. Бренд IEK предлагает эту модель как часть серии TITAN, где сочетаются высокая прочность, долговечность и соответствие требованиям пищевой и фармацевтической промышленности.

Назначение и область применения

ЩМП-50.40.20 (AISI 316) УХЛ1 IP66 используется для монтажа распределительных устройств, контроллеров, модулей автоматизации и других компонентов в условиях повышенной влажности, воздействия химических веществ, частых мойках и перепадов температур. Подходит для установки на производствах пищевой промышленности, фармацевтики, медицине, на объектах с агрессивной средой - например, в цехах мытья оборудования, холодильных камерах, наружных точках управления.

Технические характеристики

• Размеры корпуса: 500×400×200 мм - позволяет разместить стандартную монтажную панель и оборудование средней плотности;
• Материал корпуса: нержавеющая сталь AISI 316 - устойчив к коррозии, кислотам, щелочам и соляным растворам;
• Степень защиты: IP66 - полностью защищен от пыли и мощных струй воды из любого направления;
• Ударопрочность: IK09 по EN 50102 - выдерживает удар энергией 20 Дж (эквивалент 5 кг, падающего с 40 см);
• Температурный диапазон: УХЛ1 (-60C…+40C) - работает в суровых климатических условиях, включая холодные помещения и улицы;
• Толщина стенок: 1 мм - обеспечивает жесткость при минимальном весе;
• Цвет: RAL 7035 (серый светло-серый) - соответствует промышленному дизайну и легко моется;
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию без потери функциональности;
• Тип дверцы: одинарная, с замком - обеспечивает безопасный доступ и предотвращает случайное открывание;
• Тип крышки: закрытого типа - исключает попадание влаги сверху;
• Монтажная панель: съемная - упрощает сборку и обслуживание внутреннего оборудования.

Совместимость и монтаж

ЩМП-50.40.20 (AISI 316) УХЛ1 IP66 монтируется методом открытой установки - крепится болтами к стене, полу или опорной раме. Для монтажа требуется минимум инструментов: отвертка, уровень, сверло по металлу. Посадочные отверстия уже подготовлены в боковых стенках. Съемная монтажная панель позволяет собирать схему вне корпуса, затем вставлять её внутрь - снижает время установки на 30–40%. Диаметр кабельных вводов не указан - рекомендуется использовать стандартные вводы M20 или G½, совместимые с корпусами серии TITAN.

Безопасность и стандарты

• Соответствует ГОСТ Р МЭК 62208 (корпуса для электротехнических изделий);
• Ударопрочность IK09 - по EN 50102;
• Защита IP66 - по IEC 60529;
• Материал AISI 316 - сертифицирован для контакта с продуктами питания (FDA/EC 1935/2004).

Преимущества

• Высокая коррозионная стойкость благодаря AISI 316 - идеально для зон с постоянной влажностью и мойками;
• Съемная монтажная панель - удобство сборки и быстрый ремонт;
• Жесткая конструкция с толщиной 1 мм - сохраняет форму даже при механических нагрузках;
• Ударопрочность IK09 - надежна в местах с риском повреждений оборудованием или транспортом;
• Широкий температурный диапазон - можно применять как внутри помещений, так и на улице;
• Замок на дверце - гарантирует целостность и контроль доступа.

Ограничения применения

• Не предназначена для погружения в жидкости - IP66 не обеспечивает защиту при полном погружении (для этого нужен IP67/IP68);
• Не рекомендовано использование в средах с высокими давлениями (например, паровые системы выше 1 бар);
• Толщина стенки 1 мм - не подходит для крупногабаритных систем с тяжелым оборудованием (>15 кг на панель);
• Отсутствуют встроенные вентиляторы или терморегуляторы - при высоких тепловыделениях требует внешнего охлаждения.

Примеры использования

• Щит управления насосной станцией на пищевом заводе - выдерживает регулярные мойки горячей водой и чистящими средствами;
• Распределительный щит на холодильной установке в фармацевтическом цеху - работает при -40C без конденсата;
• Автоматизированный пункт управления наружного освещения в северном регионе - выдерживает зимние морозы и снежные заносы;
• Контрольный шкаф на участке мойки оборудования в больнице - соответствует требованиям стерильности и дезинфекции.

Практические советы

• Перед монтажом проверьте, что внутреннее оборудование не превышает допустимую массу - максимальная нагрузка на панель около 15 кг;
• Для кабельных вводов используйте уплотнители из силикона или EPDM - они лучше работают в агрессивных средах;
• При установке на улице ориентируйте дверцу так, чтобы она не находилась под прямым дождём - хотя IP66 защищает от струй, капли могут задерживаться на углах;
• Часто мойте корпус мягкой тряпкой с нейтральным моющим средством - не применяйте абразивы и кислоты;
• Артикул ti5-12-n-050-040-020-66 - это единственный вариант в серии TITAN с этими размерами и материалом; другие модели имеют другой цвет, толщину или степень защиты.
