Щит с монтажной панелью ЩМП-7-0 IP66 1400х650х285 мм TDM SQ0905-0092

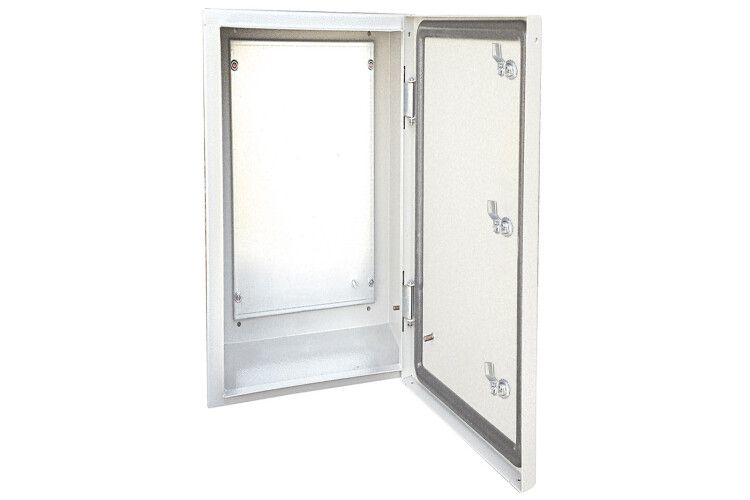

Щит с монтажной панелью ЩМП-7-0 IP66 (1400х650х285) от TDM ELECTRIC - это прочный металлический шкаф с защищённой внутренней панелью для монтажа электрооборудования в условиях улицы или повышенной влажности. Артикул sq0905-0092 рассчитан на работу с током до 400 А и подходит для силовых и управляющих систем.

Назначение и область применения

Щит с монтажной панелью ЩМП-7-0 IP66 (1400х650х285) предназначен для сборки электрощитов различного назначения: силовые распределительные устройства, пункты управления, системы автоматизации, контроллеры и другие компоненты, требующие надёжной защиты от внешних воздействий. Подходит для установки на улице, в цехах, на объектах с высокой запылённостью или влажностью - например, на насосных станциях, конвейерах, промышленных площадках.

Технические характеристики

• Номинальный ток: 400 А
• Размеры корпуса: 1400 × 650 × 285 мм
• Внутренняя глубина: 285 мм
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Материал корпуса: сталь с толщиной 1,2 мм
• Толщина двери: 1,2 мм
• Цвет: серый, RAL 7032
• Покрытие: текстурированный порошковый состав, устойчивый к коррозии
• Ударопрочность: IK10 - выдерживает удары энергой 20 Дж
• Тип двери: одинарная, закрытого типа с замком
• Способ монтажа: открытая установка на стену
• Наличие монтажной панели: да, оцинкованная, толщиной 1,2 мм
• Элемент заземления: есть, приварен к панели

Совместимость и монтаж

Щит с монтажной панелью ЩМП-7-0 IP66 (1400х650х285) имеет готовые крепёжные отверстия и встроенный кронштейн для фиксации на вертикальной поверхности. Монтаж выполняется болтами M8–M10 через отверстия в кронштейне. Для обеспечения степени защиты IP66 важно соблюдать плотность прилегания двери - перед закрыванием проверьте целостность уплотнителей. Все швы корпуса полностью проварены, что исключает попадание влаги и пыли. Оцинкованная монтажная панель позволяет крепить DIN-рейки, автоматы, контакторы и другое оборудование без дополнительных оснований.

Безопасность и стандарты

• Стандарт соответствия: EN 50102 (по уровню ударопрочности IK10)
• Защита от пыли и брызг воды: IP66 - соответствует требованиям IEC 60529
• Порошковое покрытие: устойчиво к химическим веществам, перепадам температур и УФ-излучению
• Замок: механический, предотвращает несанкционированный доступ

Преимущества

• Высокая стойкость к коррозии благодаря порошковому покрытию RAL 7032 и оцинкованной панели
• Жесткая конструкция: усиленные петли с оцинкованными шплинтами и сварные швы обеспечивают долговечность
• Готовая монтажная панель снижает время сборки - не требуется доп. крепление рейки
• Имеется элемент заземления, приваренный к панели - упрощает выполнение требований ПУЭ
• Широкий модельный ряд в серии ЩМП-7-0 - можно подобрать аналогичный шкаф под другой размер

Ограничения применения

• Не предназначена для погружения в воду - IP66 не гарантирует герметичность при длительном подводном положении
• Не рекомендовано использование в средах с агрессивными химическими парами (например, кислоты, щелочи) - даже порошковое покрытие имеет ограниченную устойчивость
• Максимальный рабочий ток 400 А - не подходит для крупных подстанций выше этого значения
• Открытая установка требует жёстко закреплённой опорной поверхности; не используется для настенного монтажа на гипсокартон или деревянные конструкции без усиливающей рамы

Примеры использования

• Уличный распределительный щит для освещения парковых зон
• Щит управления конвейерной линией на пищевом производстве
• Пункт распределения питания для насосной станции
• Автоматический щит контроля климатической системы на промышленном объекте
• Распределительный пункт на автозаправочной станции

Практические советы

• Перед монтажом проверьте, чтобы отверстия для кабельных вводов были закрыты заглушками - иначе нарушается степень защиты IP66
• При использовании в холодном климате учтите, что металл остывает быстрее воздуха - возможна конденсация внутри, особенно при частых перепадах температур. Рассмотрите возможность установки нагревательного элемента
• Посадочные размеры монтажной панели совпадают с типовыми DIN-рейками - используйте стандартные крепления
• При необходимости модификации (просверливание отверстий) делайте это после окончательной сборки - повреждение покрытия требует последующей антикоррозийной обработки
• Артикул sq0905-0092 - один из самых популярных в линейке ЩМП-7-0 от TDM ELECTRIC. Для больших проектов заказывайте сразу несколько единиц - цвет и комплектация идентичны
