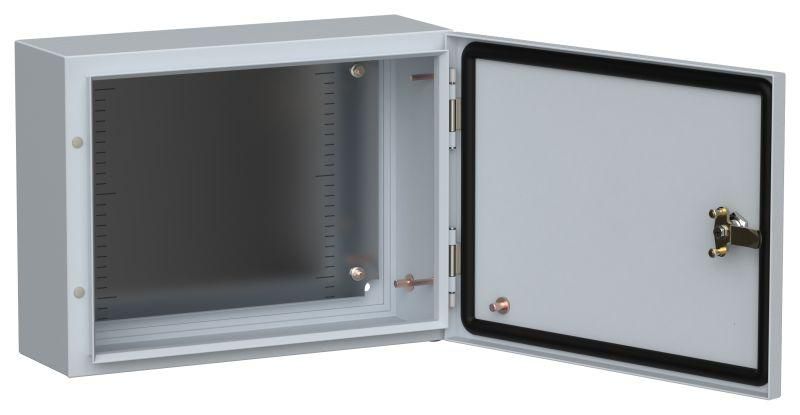

Корпус щита монтажный TITAN 5 ЩМП-30.40.15 IP66 IEK (ИЭК) TI5-10-N-030-040-015-66

Корпус металлический ЩМП-30.40.15 УХЛ1 IP66 от IEK (ИЭК) - это прочный металлический ящик серии TITAN, предназначенный для установки электрооборудования в условиях повышенной запыленности, влаги и перепадов температур. Артикул ti5-10-n-030-040-015-66 обеспечивает герметичную защиту для автоматических систем на промышленных объектах.

Назначение и область применения

ЩМП-30.40.15 УХЛ1 IP66 используется для монтажа распределительных устройств, модулей автоматики, контакторов, реле, преобразователей частоты и других компонентов управления. Подходит для установки внутри помещений и на улице - например, на станках, конвейерах, насосных станциях, в зонах с агрессивной средой. Климатическое исполнение УХЛ1 позволяет применять корпус в регионах с холодным и умеренным климатом, включая неотапливаемые помещения.

Технические характеристики

• Габариты: 300×400×150 мм (Ш×В×Г)
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды из любого направления
• Материал: сталь с порошковым покрытием - устойчив к коррозии и механическим повреждениям
• Климатическое исполнение: УХЛ1 - работает при температурах от −50C до +40C
• Цвет: серый (RAL 7035)
• Тип крепления: настенное

Совместимость и монтаж

Корпус ЩМП-30.40.15 УХЛ1 IP66 совместим со всеми типами DIN-рейки и крепежными элементами, соответствующими ГОСТ Р МЭК 60715. Для монтажа требуется предварительно просверлить отверстия в стене с учетом габаритов корпуса. На задней стенке предусмотрены штампованные отверстия под крепление. Уплотнители крышки и входов кабеля обеспечивают сохранение степени защиты IP66 после установки. Обязательно используйте кабельные вводы с резьбой M20x1,5 - они подходят по размеру и не нарушают герметичность.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ 14254-2019 (ISO 9223) по классификации степеней защиты IP66. Серия TITAN прошла проверку на устойчивость к воздействию внешних факторов, включая удары, вибрацию и химическую агрессию. Применение материала с антикоррозийным покрытием снижает риск возникновения электрических замыканий из-за конденсата или попадания влаги.

Преимущества

• Высокая жесткость стенок - выдерживает нагрузки от тяжелых компонентов без деформаций
• Уникальная конструкция крышки с двойным уплотнением - исключает протечки даже при длительном воздействии воды
• Ровные поверхности и точные геометрические параметры - упрощают установку панелей и крепежа
• Произведено на современном роботизированном участке - минимальный допуск на размеры, единое качество партий

Ограничения применения

Не предназначен для постоянного погружения в воду - IP66 защищает от струй, но не от подводного давления. Корпус не имеет внутреннего терморегулирования - при высоких тепловыделениях оборудования требуются принудительная вентиляция или теплоотвод. Не рекомендуется использовать в местах с постоянным воздействием открытого пламени или агрессивных химикатов (например, кислот, растворителей).

Примеры использования

• Щит управления насосной станцией на открытом воздухе
• Распределительный щит на конвейере пищевого производства
• Автоматический шкаф на нефтепромысле с высокой запыленностью
• Контрольный пункт на железнодорожной платформе в зимний период

Практические советы

• Перед монтажом проверьте, что все кабельные вводы плотно затянуты - слабое крепление нарушает IP66
• При использовании нескольких вводов распределяйте их равномерно, чтобы не создавать перекос крышки
• Для удобства обслуживания выбирайте модели с откидывающейся крышкой - ЩМП-30.40.15 УХЛ1 IP66 открывается на петлях
• Учитывайте посадочные размеры: глубина 150 мм подходит для компактных модулей; для крупных устройств рассмотрите более глубокие варианты серии TITAN
• Артикул ti5-10-n-030-040-015-66 - оптимальный выбор для проектов, где важна надежность и соответствие нормам безопасности
