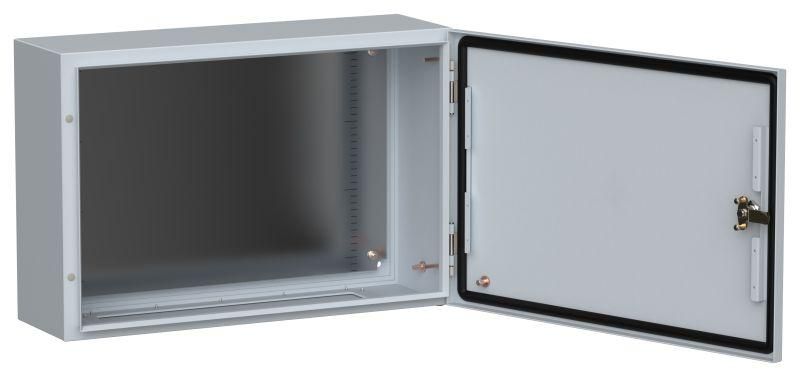

Корпус ЩМП-40.60.20 TITAN 5 УХЛ1 IP66 метал. IEK TI5-10-N-040-060-020-66

Корпус металлический ЩМП-40.60.20 УХЛ1 IP66 от IEK (ИЭК) - это прочный навесной шкаф с монтажной панелью, предназначенный для установки электрооборудования в условиях улицы или на объектах с повышенными требованиями к защите от пыли и воды. Артикул ti5-10-n-040-060-020-66 относится к серии TITAN 5 и обеспечивает надежную работу в сложных климатических зонах.

Назначение и область применения

Корпус металлический ЩМП-40.60.20 УХЛ1 IP66 предназначен для монтажа распределительных устройств, автоматики, контакторов, реле и других компонентов управления. Подходит для использования на открытых площадках, в промышленных зонах, на насосных станциях, в системах водоснабжения и на объектах энергетики. Благодаря классу защиты IP66 и исполнению УХЛ1, он выдерживает перепады температур, влажность, осадки и запыление - даже в регионах с суровым климатом.

Технические характеристики

• Размеры корпуса: 400×600×200 мм (Ш×В×Г)
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды с любого направления
• Номинальный ток: 630 А - позволяет использовать внутри шкафа оборудование с высокой нагрузкой
• Материал корпуса: сталь толщиной 1 мм - обеспечивает жесткую конструкцию и устойчивость к деформациям
• Покрытие: порошковая окраска в цвет 7035 RAL - антикоррозийное, износостойкое, не требует периодического обслуживания
• Тип дверцы: одинарная, с замком - предотвращает несанкционированный доступ
• Тип крышки: закрытого типа - исключает попадание влаги сверху
• Монтажная панель: да - фиксируется болтами, позволяет легко монтировать и менять оборудование
• Способ монтажа: навесной - крепится на стену или опору через отверстия в боковых стенках
• Климатическое исполнение: УХЛ1 - работает при температурах от −50C до +40C

Совместимость и монтаж

Корпус металлический ЩМП-40.60.20 УХЛ1 IP66 совместим со всеми типами DIN-рейки, клеммных колодок и модульного оборудования, соответствующего ГОСТ Р МЭК 60988. Для монтажа используйте четыре точки крепления на задней стенке - они рассчитаны на равномерное распределение нагрузки. Перед установкой проверьте, что стена или опора выдерживают вес шкафа с оборудованием (до ~35 кг с полной нагрузкой). Кабельные вводы не предусмотрены - их необходимо устанавливать дополнительно, согласно проекту.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных щитов. Конструкция выполнена так, чтобы исключить контакт с токоведущими частями при закрытой дверце. Наличие замка соответствует нормам безопасности для доступа обслуживающего персонала. Сертификаты соответствия есть в документации IEK (ИЭК).

Преимущества

• Высокая степень защиты IP66 - идеально для улицы, дождя, песка и химически активной среды
• Усиленная стальная конструкция - не гнетется при ударах или давлении
• Порошковое покрытие - не царапается, не выгорает на солнце, не требует покраски
• Фиксированная монтажная панель - ускоряет сборку и снижает риск ошибок при монтаже
• Климатическое исполнение УХЛ1 - можно применять в Сибири, на Дальнем Востоке, в горах

Ограничения применения

• Не предназначен для взрывоопасных зон - не имеет маркировки Ex
• Не используется как источник питания - внутреннее оборудование должно быть питаемо от внешних сетей
• Не допускается использование в средах с постоянным воздействием кислот, щелочей или растворителей - порошковое покрытие не устойчиво к агрессивной химии
• Кабельные вводы не входят в комплект - требуется самостоятельная покупка и установка
• Максимальная толщина материала панели - 1 мм; при длительной нагрузке возможна легкая деформация, если не соблюдать правила крепления оборудования

Примеры использования

• Щит управления насосной станцией на водопроводе
• Распределительный щит на автозаправочной станции
• Контрольный шкаф для системы вентиляции на промплощадке
• Автоматика для тепловых пунктов в холодном регионе
• Щит для сигнализации и контроля на железнодорожном участке

Практические советы

• Перед установкой проверьте посадочные отверстия на соответствие вашим кронштейнам - размеры креплений стандартизованы, но лучше заранее сверить с чертежом
• При использовании в местах с высокой влажностью - прокладывайте уплотнители между дверцей и рамой, даже если она уже имеет резиновый контур
• Для удобства обслуживания - располагайте шкаф на уровне глаз, минимум 1,2 м от пола
• Не забудьте про проветривание: хотя корпус герметичен, при большой плотности оборудования внутри может образовываться конденсат - рекомендуется установка терморегулятора или нагревательного элемента
• Артикул ti5-10-n-040-060-020-66 - это точная ссылка на модель в каталоге IEK (ИЭК); при заказе всегда указывайте его полностью
