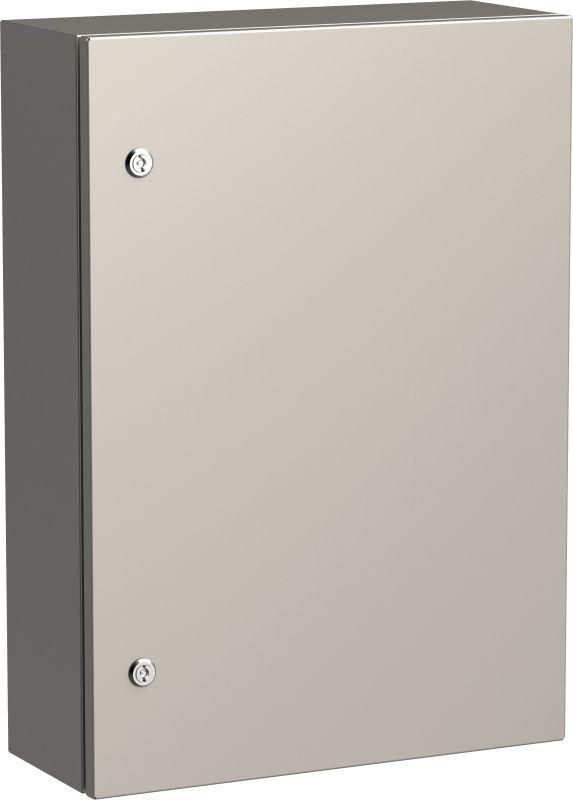

Корпус ЩМП-70.50.20 (AISI 316) TITAN 5 УХЛ1 IP66 метал. IEK TI5-12-N-070-050-020-66

Корпус металлический ЩМП-70.50.20 (AISI 316) УХЛ1 IP66 700х500х200мм от IEK - герметичная металлическая конструкция из нержавеющей стали AISI 316 для сборки распределительных щитов в условиях высокой влажности, агрессивных сред и экстремальных температур. Этот корпус ЩМП-70.50.20 рассчитан на длительную работу в пищевой, фармацевтической и медицинской промышленности.

Назначение и область применения

Корпус ЩМП-70.50.20 предназначен для установки внутри него аппаратуры управления, автоматики, коммуникационных модулей и силового оборудования. Подходит для создания щитов промышленной автоматизации там, где требуется повышенная защита от воды, пыли, химических веществ и коррозии. Часто используется в цехах пищевых предприятий, лабораториях, клиниках, на мойках, холодильных камерах и открытых площадках с воздействием атмосферных осадков.

Технические характеристики

• Размеры: 700 × 500 × 200 мм (Ш×В×Г)
• Материал корпуса: нержавеющая сталь AISI 316 - устойчивая к коррозии даже в морской воде и при контакте с кислотами
• Степень защиты: IP66 - полностью защищен от пыли и мощных струй воды с любого направления
• Ударопрочность: IK09 по EN 50102 - выдерживает удар энергией 20 Дж (эквивалент 2,5 кг, падающего с 80 см)
• Температурный диапазон: УХЛ1 (-60C…+40C) - работает в суровых климатических условиях
• Толщина стенок: 1 мм - обеспечивает жесткость при минимальном весе
• Тип дверцы: одинарная, с замком - предотвращает несанкционированный доступ
• Тип крышки: закрытого типа - исключает попадание влаги сверху
• Способ монтажа: открытая установка - крепится болтами к стене, полу или опорной раме
• Цвет: RAL 7035 (серый светло-серый)
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Наличие монтажной панели: да - съемная, позволяет удобно собирать и обслуживать оборудование

Совместимость и монтаж

Корпус ЩМП-70.50.20 совместим с любыми стандартными DIN-рейками, клеммниками, автоматическими выключателями и контроллерами, соответствующими ГОСТ и IEC. Монтажная панель легко демонтируется - достаточно открутить четыре крепежных элемента. Для установки используйте анкерные болты M8 или аналогичные, через отверстия в боковых стенках. Не рекомендуется использовать саморезы меньшего диаметра - они не обеспечивают достаточной прочности при нагрузке на корпус.

Безопасность и стандарты

• Соответствие требованиям EN 50102 (защита от механических ударов)
• Защита IP66 соответствует IEC 60529
• Материал AISI 316 соответствует ISO 304/EN 10088-2
• Конструкция выполнена по принципу цельносварного корпуса - исключены зазоры и микротрещины, снижающие степень защиты

Преимущества

• AISI 316 - более стойкая к хлоридам и кислотам, чем обычные марки нержавейки (например, AISI 304)
• Съемная монтажная панель ускоряет сборку и сервисное обслуживание
• Высокая ударопрочность IK09 делает корпус надежным в местах с риском повреждений
• УХЛ1-исполнение гарантирует работоспособность в регионах с зимними минусами и перепадами температур
• Замок на дверце обеспечивает безопасность при работе с электрооборудованием

Ограничения применения

• Не предназначается для погружения в жидкости - IP66 не равнозначен IP68
• Не следует применять в средах с постоянным давлением выше атмосферного (например, в трубопроводах под давлением)
• Толщина стенки 1 мм ограничивает использование в условиях частых механических вибраций без дополнительной амортизации
• Не рекомендован для установки вблизи открытых пламенных источников - материал не является огнеупорным

Примеры использования

• Щит управления насосной станцией на пищевом производстве
• Распределительный щит в операционной комнате больницы
• Автоматизация конвейера на заводе по производству медикаментов
• Контрольный шкаф на улице рядом с мойкой транспорта
• Щит питания систем вентиляции в холодильных комплексах

Практические советы

• Перед монтажом проверьте внутренний объем - 700×500×200 мм позволяет разместить до 12–15 устройств на DIN-рейке, но требует свободного места для проводки
• При использовании в сыром помещении обязательно прокладывайте кабели через гермовводы - входы без уплотнителей нарушают класс защиты IP66
• Чистите корпус мягкой тканью и нейтральным моющим средством - абразивы и кислотные составы могут повредить поверхность AISI 316
• При необходимости замены монтажной панели сохраняйте оригинальные крепежи - они точно подходят по расположению отверстий
• Для работы при температурах ниже -40C проверьте совместимость установленных компонентов (например, конденсаторов и дисплеев) с этим диапазоном - корпус обеспечивает защиту, но не нагревает внутреннее пространство
