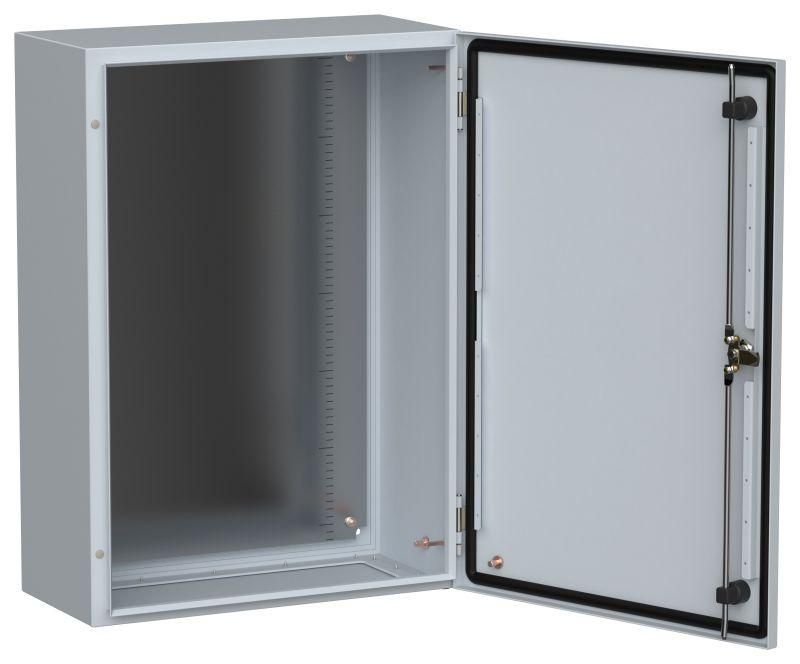

Корпус ЩМП-70.50.25 TITAN 5 УХЛ1 IP66 метал. IEK TI5-10-N-070-050-025-66

Корпус металлический ЩМП-70.50.25 УХЛ1 IP66 с монтажной платой от IEK (ИЭК) - это готовый металлический щит с фиксированной монтажной панелью для наружной установки, предназначенный для размещения силового и управляющего оборудования в условиях повышенной влажности, пыли и перепадов температур. Артикул ti5-10-n-070-050-025-66 относится к серии TITAN и рассчитан на работу в промышленной среде.

Назначение и область применения

ЩМП-70.50.25 УХЛ1 с монтажной платой предназначен для компоновки распределительных и управляющих устройств в условиях открытой установки. Подходит для использования на объектах с высокими требованиями к защите: насосные станции, компрессорные площадки, участки технологических линий, внешние пункты управления, автономные системы автоматизации. Корпус обеспечивает защиту внутреннего оборудования от воздействия окружающей среды, что делает его идеальным решением для улицы, цехов с высокой запылённостью или зон с частыми мойками.

Технические характеристики

• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды из любого направления;
• Материал корпуса: сталь с толщиной стенок 1 мм - прочная, жесткая основа, устойчивая к деформациям;
• Покрытие: порошковое напыление - антикоррозийное, стойкое к механическому воздействию и химическим агрессивным средам;
• Цвет: RAL 7035 (серый каменный) - оптимальный для промышленной эстетики и маскировки загрязнений;
• Номинальный ток: 630 А - допустимая нагрузка на коммутируемые цепи внутри щита; не является пределом для самого корпуса, а указывает на совместимость с оборудованием такого класса;
• Тип дверцы: одинарная - открывается на петлях, удобна для обслуживания;
• Тип крышки: закрытого типа - полностью герметичная, без проёмов для проводов сверху;
• Наличие замка: да - позволяет заблокировать доступ к внутреннему пространству;
• Уличное исполнение: да - сертифицировано для работы при температурах от −40C до +40C (класс UHL1);
• Монтажная плата: встроена - стальная пластина с заранее просверленными отверстиями под DIN-рейки и оборудование;
• Способ монтажа: открытая установка - крепится к стене, столбу или фундаменту болтами через боковые или нижние крепёжные элементы.

Совместимость и монтаж

ЩМП-70.50.25 УХЛ1 с монтажной платой совместим со всеми типами DIN-реек, модульными автоматическими выключателями, контакторами, реле и преобразователями частоты, соответствующими стандарту IEC/EN 60947. Монтажная панель имеет стандартную сетку отверстий под крепёж оборудования - можно использовать саморезы M4–M6. Для подвода кабелей предусмотрены входные отверстия внизу и/или сбоку - они требуют установки кабельных вводов (не входят в комплект). Крепление корпуса осуществляется через четыре угловых кронштейна. Рекомендуется использовать антивибрационные прокладки при монтаже на вибрирующие конструкции.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных щитов. Сертификация подтверждает соответствие нормам безопасности при работе с током до 630 А. Порошковое покрытие не содержит свинца и других токсичных веществ. Наличие замка соответствует требованиям по защите от неквалифицированного доступа.

Преимущества

• Высокая степень защиты IP66 - исключает попадание пыли и воды даже при сильном дожде или мойке;
• Жёсткая стальная конструкция - снижает риск повреждения оборудования при ударах или давлении;
• Готовая монтажная панель - экономит время на установке DIN-реек и креплений;
• Порошковое покрытие - служит дольше, чем обычное окрашивание, не трескается и не выгорает;
• Климатическое исполнение УХЛ1 - работает в суровых условиях Сибири, Урала, Дальнего Востока;
• Роботизированный выпуск - точность геометрии и единое качество всех экземпляров серии TITAN.

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует взрывозащита Ex;
• Не рекомендован для постоянного погружения в воду - IP66 не равен IP68;
• Толщина стали 1 мм достаточна для большинства применений, но может быть недостаточной при наличии значительных внешних нагрузок (например, снежные навесы или удары механизмами);
• Крышка закрытого типа не предусматривает верхний ввод кабелей - все провода должны заводиться сбоку или снизу;
• Номинальный ток 630 А - это характеристика оборудования внутри, а не корпуса; сам корпус не ограничивает ток, но требует правильного подбора кабелей и аппаратов.

Примеры использования

• Наружный щит управления насосной станцией водоснабжения;
• Распределительный пункт на производственной линии с частыми мойками;
• Автоматический щит освещения на территории парковки или складского комплекса;
• Шкаф управления системой вентиляции на кровле здания;
• Пункт питания и контроля датчиков на открытом воздухе (например, в сельском хозяйстве).

Практические советы

• Перед монтажом проверьте, чтобы отверстия для кабельных вводов совпадали с местами выхода проводов - используйте вводы с уплотнениями (например, M20x1.5 или G½);
• При установке на вертикальную поверхность соблюдайте угол наклона не более 15° - иначе возможен скопление влаги на крышке;
• Не затягивайте крепёж слишком сильно - тонкая сталь (1 мм) легко деформируется;
• Для длительной эксплуатации в солёном воздухе (прибрежные районы) дополнительно смазывайте петли и замок противокоррозийной смазкой;
• Артикул ti5-10-n-070-050-025-66 - это конкретная модель из серии TITAN; аналоги с другими размерами имеют другие артикулы - не путайте с ЩМП-70.50.20 или ЩМП-70.50.30.
