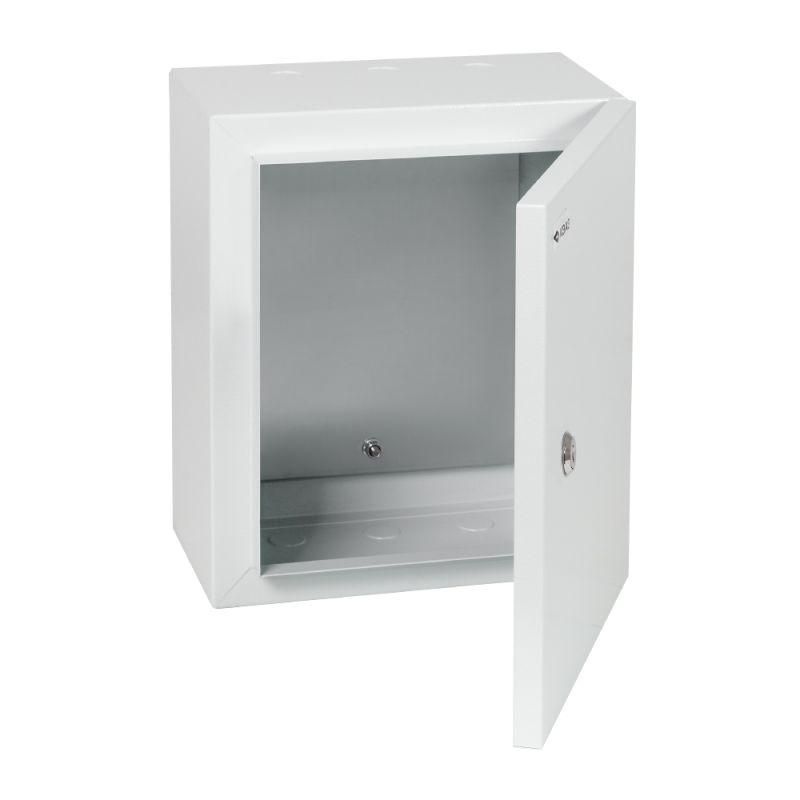

Корпус металлический ЩМП-КМП-293х250х155-IP41-УХЛ3 типоисполнение КОМПАКТ - 367426 КЭАЗ

Корпус металлический ЩМП-КМП-293х250х155 IP41 УХЛ3, типоисполнение КОМПАКТ от КЭАЗ предназначен для компактного размещения электротехнического оборудования в условиях промышленной среды. Этот корпус обеспечивает надежную механическую защиту и удобство монтажа, особенно когда требуется быстрая сборка щита с использованием продукции КЭАЗ.

Назначение и область применения

ЩМП-КМП-293х250х155 IP41 УХЛ3 используется для сборки электрощитов различного назначения: силовых, управления, вводно-распределительных, систем сигнализации и автоматизации. Подходит для установки на стену в помещениях с умеренным климатом. Корпус идеально сочетается с оборудованием КЭАЗ, что делает его предпочтительным решением при модернизации или новой сборке щитов на базе этой продукции.

Технические характеристики

• Размеры: 293×250×155 мм (Ш×В×Г)
• Материал корпуса: сталь с порошковым покрытием цвета 7035 RAL
• Степень защиты: IP41 - защита от твердых предметов более 1 мм и вертикально падающих капель воды
• Номинальный ток: 125 А - допустимый ток через шины и коммутационные устройства внутри корпуса
• Класс защиты: II - двойная изоляция, заземление корпуса не обязательно
• Тип дверцы: одинарная, открывается на петлях
• Тип крышки: закрытого типа - герметичная, без открытых проемов
• Наличие замка: да - позволяет запирать доступ к внутреннему оборудованию
• Наличие монтажной панели: да - съемная, упрощает сборку до установки в корпус
• Способ монтажа: открытая установка - крепится напрямую к стене или опоре
• Глубина монтажа: 155 мм - максимальная глубина оборудования, которое можно разместить внутри
• Ударопрочность: соответствует EN 50102 - выдерживает механические нагрузки в промышленной среде
• Условия эксплуатации: УХЛ3 - работает при температуре от −25C до +40C, в помещениях с нормальной влажностью

Совместимость и монтаж

ЩМП-КМП-293х250х155 IP41 УХЛ3 совместим со всеми устройствами КЭАЗ, которые имеют стандартные крепления и габариты, подходящие под внутреннее пространство корпуса. Монтажная панель снимается перед установкой оборудования - это позволяет собирать щит на столе, а затем просто вставить её в корпус. Для фиксации используются четыре точки крепления на задней стенке. Глубина 155 мм ограничивает использование крупногабаритных аппаратов - проверяйте размеры модульных элементов перед заказом.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями EN 50102 по ударопрочности и имеет класс защиты II - исключает необходимость подключения к контуру заземления. Порошковое покрытие защищает металл от коррозии и царапин. Степень защиты IP41 достаточна для помещений без повышенной влажности, но не подходит для улицы или сырых цехов.

Преимущества

• Съемная монтажная панель значительно ускоряет сборку и снижает риск повреждения компонентов во время монтажа
• Порошковое покрытие обеспечивает долгий срок службы даже при частом обслуживании
• Наличие замка повышает безопасность и контролирует доступ к оборудованию
• Оптимальные габариты позволяют разместить до 8–12 модульных устройств (например, автоматические выключатели, контакторы, реле)
• Совместимость с продукцией КЭАЗ минимизирует проблемы с креплением и согласованием размеров

Ограничения применения

• Не применяется на открытом воздухе - степень защиты IP41 недостаточна для воздействия дождя, брызг или пылевых потоков
• Не рекомендован для помещений с высокой влажностью (>80%) или постоянными перепадами температур
• Глубина 155 мм не позволяет установить крупные преобразователи частоты или мощные блоки питания без изменения конструкции
• Класс защиты II требует внимательного контроля изоляции - нельзя использовать с заземленными проводниками, если они не предусмотрены конструкцией оборудования

Примеры использования

• Щит управления насосной станцией в цеху
• Распределительный щит для автоматизации конвейера
• Щит сигнализации и контроля температуры в холодильном комплексе
• Вводно-распределительный щит малой мощности в административном здании

Практические советы

• Перед монтажом проверьте, чтобы все оборудование поместилось в глубину 155 мм - учтите также толщину клемм и проводов
• Используйте съемную панель для предварительной сборки - так легче диагностировать ошибки до установки в корпус
• При подключении проводов оставляйте запас длины - он нужен для последующего обслуживания и замены устройств
• Для работы в условиях возможного попадания пыли используйте дополнительные уплотнители на входах кабелей
• ЩМП-КМП-293х250х155 IP41 УХЛ3 от КЭАЗ лучше всего применять в паре с другими изделиями того же производителя - это гарантирует точное соответствие креплений и интерфейсов
