Корпус металлический ЩУРн-СТД-1-DIN/21-465х350х115-IP41-УХЛ3 1ф счетчик на DIN-рейку, свободен 21 мод., типоисполнение СТАНДАРТ - 367468 КЭАЗ

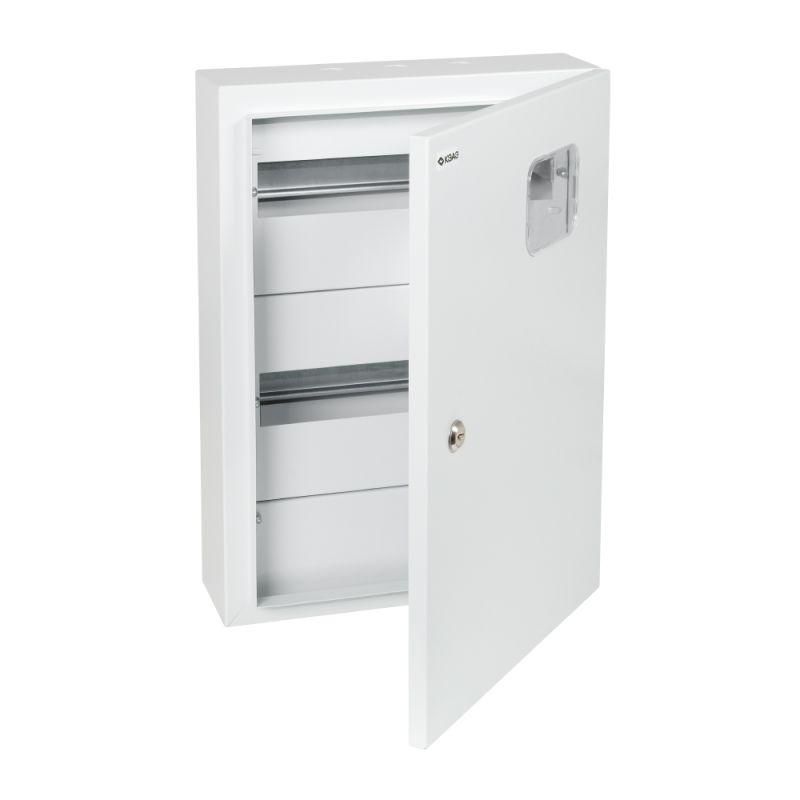

Корпус металлический ЩУРн-СТД-1-DIN/21 465х350х115 IP41 УХЛ3 от КЭАЗ предназначен для компактного монтажа модульной аппаратуры на DIN-рейку внутри щита учёта и распределения энергии. Этот корпус обеспечивает надёжную защиту счётчиков, автоматов и других устройств в условиях повышенной влажности и температурных колебаний, сохраняя доступ к оборудованию через смотровое окно.

Назначение и область применения

ЩУРн-СТД-1-DIN/21 используется для сборки щитов учёта и распределения электроэнергии в помещениях и на улице. Подходит для установки счётчиков, автоматических выключателей, УЗО, реле и другой модульной аппаратуры на DIN-рейку. Корпус применяется в жилых домах, офисах, промышленных объектах и на объектах коммунальной инфраструктуры, где требуется защита оборудования от внешних воздействий и возможность контроля состояния приборов без вскрытия.

Технические характеристики

• Количество модулей DIN: 21 (стандартная ширина 17,5 мм на модуль)
• Габариты: 465×350×115 мм (высота × ширина × глубина)
• Степень защиты: IP41 - защита от твердых частиц крупнее 1 мм и вертикально падающих капель воды
• Материал корпуса: сталь с порошковым покрытием - устойчив к коррозии и механическим повреждениям
• Цвет: серый
• Тип крышки: закрытого типа, плотно прилегает к раме
• Наличие замка: да - позволяет запирать щит для предотвращения несанкционированного доступа
• Наличие смотрового окна: да - позволяет контролировать показания счётчиков без открывания дверцы
• Наличие монтажной панели: да - внутренняя пластина для фиксации DIN-реек и оборудования
• Класс защиты: II - двойная изоляция, заземление корпуса не обязательно
• Номинальный ток: 125 А - максимальный допустимый ток через входные провода
• Условия эксплуатации: УХЛ3 - работает при температурах от −40C до +40C, в средней степени влажности
• Способ монтажа: открытая установка - крепится на стену с помощью кронштейнов или болтов
• Скоба для шин: есть - предусмотрено место для крепления N- и PE-шин
• Система пломбирования: да - специальные места для опломбировки вводных клемм и дверцы

Совместимость и монтаж

ЩУРн-СТД-1-DIN/21 совместим со всеми стандартными модулями шириной 17,5 мм, установленными на DIN-рейке 35 мм. Монтаж осуществляется на вертикальную поверхность с помощью четырёх отверстий в задней стенке. Глубина 115 мм достаточна для размещения двухрядной установки модулей с кабелями до 16 мм2. Для подключения кабелей используются два круглых ввода (диаметром до 20 мм) - они расположены в нижней части корпуса. Перед монтажом проверьте соответствие посадочных отверстий на стене и габаритов корпуса. Не используйте для монтажа в местах с постоянным брызгами воды или прямым попаданием осадков - IP41 не обеспечивает защиту от струй.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и ГОСТ 15150 для изделий класса УХЛ3. Класс защиты II исключает необходимость подключения к системе заземления, что снижает сложность монтажа. Наличие системы пломбирования и замка соответствует нормам Роспотребнадзора и Ростехнадзора для учётных щитов. Порошковое покрытие не содержит свинца и хрома(VI), безопасно при эксплуатации.

Преимущества

• Предварительно смонтированная скоба для N- и PE-шин экономит время при сборке
• Система пломбирования позволяет соблюдать требования энергонадзора без дополнительных элементов
• Смотровое окно снижает частоту вскрытия щита, продлевая срок службы замка и уплотнителей
• Порошковое покрытие устойчиво к царапинам, химическим веществам и перепадам температур
• Высокая прочность стали обеспечивает долговечность даже при механическом воздействии

Ограничения применения

• Не подходит для установки в местах с постоянным контактом с водой - IP41 не защищает от брызг и струй
• Не рекомендован для использования в агрессивных средах (например, химические производства, морской воздух)
• Глубина 115 мм недостаточна для установки больших устройств (например, преобразователей частоты или мощных ИБП)
• Номинальный ток 125 А ограничен - не следует использовать для вводных щитов с нагрузкой выше этого значения
• Не предназначен для встраивания в стены - только открытая установка

Примеры использования

• Вводно-распределительный щит (ВРУ) в многоквартирном доме с учётом потребления по этажам
• Щит учёта на даче или коттедже с несколькими группами освещения и розеток
• Распределительный щит на производстве для управления насосами, конвейерами и светильниками
• Установка на фасаде здания для внешнего учёта электроэнергии (при условии отсутствия прямого дождя)

Практические советы

• Перед монтажом проверьте, чтобы все модули поместились в 21 место - некоторые устройства занимают 2–3 модуля
• Используйте кабельные вводы с уплотнительными кольцами, чтобы сохранить степень защиты IP41
• При установке на улице - выбирайте место с навесом или козырьком, чтобы избежать намокания крышки
• При необходимости увеличения числа модулей - рассмотрите модели с 24 или 36 модулями, так как этот корпус нельзя удлинить
• При работе с медными проводами - используйте наконечники, чтобы избежать перегрева в клеммах
• Проверяйте целостность замка и уплотнителей ежегодно - особенно в регионах с высокой влажностью
