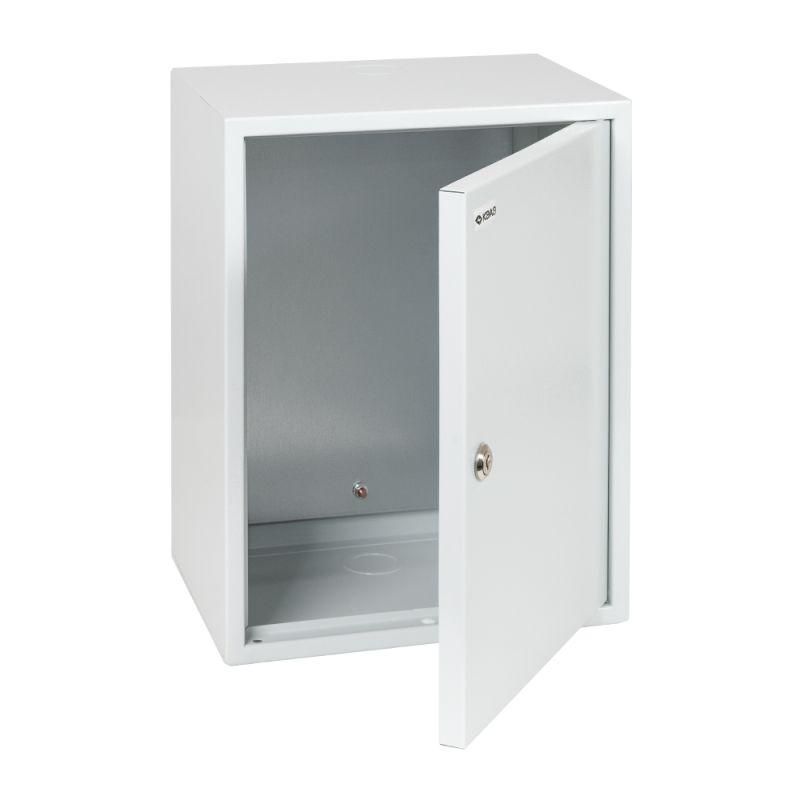

Корпус металлический ЩМП-СТД-395х310х220-IP41-УХЛ3 типоисполнение СТАНДАРТ - 367433 КЭАЗ

Корпус металлический ЩМП-СТД-395х310х220-IP41-УХЛ3 типоисполнение СТАНДАРТ от КЭАЗ предназначен для монтажа электротехнического оборудования в щитах управления, распределения и автоматизации. Металлическая конструкция с монтажной панелью обеспечивает удобство сборки и надежную защиту компонентов в условиях промышленного и бытового использования.

Назначение и область применения

ЩМП-СТД-395х310х220-IP41-УХЛ3 используется для сборки электрощитов различного типа: силовых, вводно-распределительных, систем управления и автоматизации. Подходит для установки внутри помещений - на заводах, в офисах, жилых домах и общественных зданиях. Применяется для размещения автоматических выключателей, контакторов, реле, счетчиков и других устройств до 125 А.

Технические характеристики

• Размеры: 395×310×220 мм (Ш×В×Г)
• Материал корпуса: сталь с порошковым покрытием
• Цвет: серый
• Степень защиты: IP41 - защита от твердых предметов более 1 мм и вертикально падающих капель воды
• Класс защиты: II - двойная изоляция, заземление не требуется
• Номинальный ток: 125 А - максимальный допустимый ток через корпус при нормальной работе
• Тип крышки: дверь с замком
• Наличие монтажной панели: да, съемная
• Способ монтажа: открытая установка на стену
• Климатическое исполнение: УХЛ3 - для работы при температуре от −25C до +40C и относительной влажности до 80%

Совместимость и монтаж

Корпус совместим с оборудованием КЭАЗ и другими изделиями, соответствующими стандартному креплению DIN-рейки. Съемная монтажная панель позволяет собирать внутреннюю начинку вне корпуса - это ускоряет монтаж и снижает риск повреждения проводов. Для фиксации корпуса используются четыре точки крепления на задней стенке. Открытая установка требует доступа с передней стороны, поэтому место монтажа должно обеспечивать свободный доступ к двери.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ГОСТ 14254 по степени защиты IP41. Класс защиты II исключает необходимость подключения к контуру заземления, что повышает безопасность при использовании в помещениях с повышенной влажностью. Порошковое покрытие предотвращает коррозию и обеспечивает долгий срок службы. Замок на двери защищает от несанкционированного доступа.

Преимущества

• Съемная монтажная панель упрощает сборку и обслуживание - можно полностью подготовить щит вне корпуса
• Края панели тщательно обработаны - безопасны при обращении, не царапают руки
• Установочные люки позволяют легко вводить кабели большого сечения; при ошибке в расположении отверстия люк можно заменить без замены всего корпуса
• Порошковое покрытие устойчиво к механическим воздействиям и химическим средам

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP41 недостаточна для воздействия дождя, брызг или пылевых потоков
• Запрещено использовать в местах с постоянными перепадами температуры ниже −25C или выше +40C
• Не рассчитан на взрывоопасные среды - не имеет взрывозащиты
• Номинальный ток 125 А - не следует подключать нагрузки выше этого значения

Примеры использования

• Электрощит управления насосной станцией в жилом комплексе
• Распределительный щит освещения в административном здании
• Щит автоматизации конвейера на пищевом производстве
• Вводно-распределительный шкаф в многоквартирном доме

Практические советы

• Перед монтажом проверьте глубину корпуса (220 мм) - она должна позволять разместить все устройства с запасом для проводки
• При проходе кабелей используйте установленные люки - они обеспечивают герметичность и предотвращают перегиб жил
• При необходимости замены люка - заказывайте оригинальные детали от КЭАЗ, чтобы сохранить класс защиты IP41
• Для длительной эксплуатации в условиях высокой влажности рекомендуется периодически проверять состояние замка и уплотнителей двери
• ЩМП-СТД-395х310х220-IP41-УХЛ3 от КЭAZ - оптимальный выбор для проектов, где важны скорость монтажа и надежность в закрытых помещениях
