Корпус металлический ЩМП-КМП-900х600х225-IP41-УХЛ3 типоисполнение КОМПАКТ - 367432 КЭАЗ

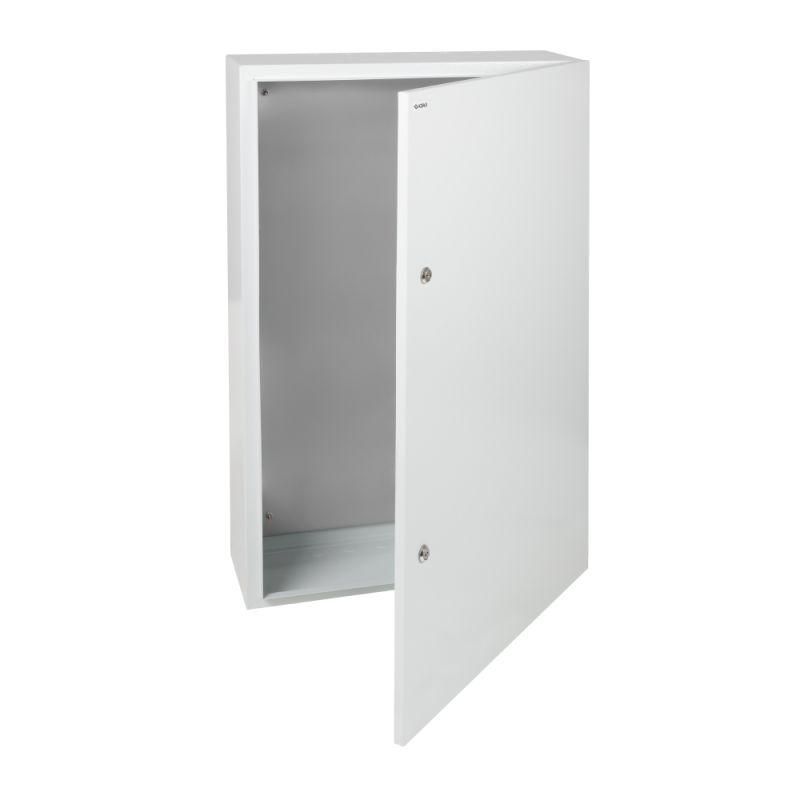

Корпус металлический ЩМП-КМП-900х600х225-IP41-УХЛ3, типоисполнение КОМПАКТ от КЭАЗ предназначен для компактного размещения электротехнического оборудования в щитах управления и распределения. Этот корпус сочетает прочность стали, удобство монтажа и защиту от внешних воздействий, что делает его надёжным решением для промышленных и бытовых объектов.

Назначение и область применения

ЩМП-КМП-900х600х225-IP41-УХЛ3 используется для сборки электрощитов различного типа: силовых, управляющих, вводно-распределительных, систем сигнализации и автоматизации. Подходит для установки внутри помещений - на заводах, в офисах, жилых домах и общественных зданиях. Корпус обеспечивает физическую защиту аппаратуры и позволяет легко организовать внутреннюю компоновку благодаря съёмной монтажной панели.

Технические характеристики

• Размеры: 900×600×225 мм (высота × ширина × глубина)
• Материал корпуса: сталь с порошковым покрытием - устойчиво к коррозии и механическим повреждениям
• Степень защиты: IP41 - защищён от предметов более 1 мм и вертикально падающих капель воды
• Номинальный ток: 125 А - допустимая нагрузка для коммутируемых цепей внутри корпуса
• Тип крышки: дверь с замком - обеспечивает доступ и безопасность при эксплуатации
• Класс защиты: II - двойная изоляция, не требует заземления корпуса
• Способ монтажа: открытая установка - крепится к стене или опоре без необходимости в нише
• Наличие монтажной панели: да - съёмная, позволяет собирать оборудование вне корпуса
• Цвет: серый - соответствует промышленному дизайну
• Условия эксплуатации: УХЛ3 - работает при температуре от −25C до +40C, в условиях повышенной влажности

Совместимость и монтаж

Корпус совместим с любым оборудованием производства КЭАЗ. Монтажная панель снимается перед установкой устройств - это ускоряет сборку и снижает риск повреждения контактов. Для установки используйте болты или саморезы через предварительно подготовленные отверстия на задней стенке. Глубина 225 мм достаточна для размещения модульных автоматов, контакторов, реле и других элементов до 8–10 модулей шириной 17,5 мм каждый. Не рекомендуется перегружать панель тяжёлыми устройствами без дополнительной поддержки.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями к классу защиты II - не нуждается в подключении к PE-проводу, что упрощает монтаж. Степень защиты IP41 соответствует ГОСТ 14254, обеспечивая защиту от случайного прикосновения к токоведущим частям и попадания крупных капель воды. Порошковое покрытие не содержит токсичных веществ и соответствует экологическим нормам.

Преимущества

• Съёмная монтажная панель - ускоряет сборку и обслуживание
• Прочные стальные стенки - выдерживают механические нагрузки
• Замок на двери - исключает несанкционированный доступ
• Порошковое покрытие - долговечное, не царапается, не выгорает
• Универсальный формат - подходит для большинства стандартных комплектующих КЭАЗ

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP41 недостаточна для дождя, снега или пылевых бурь
• Не рассчитан на взрывоопасные среды - не имеет маркировки Ex
• Не подходит для высокотемпературных зон (>+40C) - превышение температуры может вызвать перегрев оборудования
• Максимальный ток 125 А - не следует использовать для мощных вводов выше этого значения

Примеры использования

• Щит управления насосной станцией в жилом комплексе
• Распределительный щит освещения в административном здании
• Шкаф автоматизации конвейера на пищевом производстве
• Щит сигнализации пожарной безопасности в торговом центре

Практические советы

• Перед монтажом проверьте соответствие габаритов оборудования внутреннему пространству - особенно при использовании больших контакторов или преобразователей частоты
• Используйте кабельные вводы с герметиками, чтобы сохранить степень защиты IP41
• При установке на стену убедитесь, что поверхность ровная и способна выдерживать вес корпуса (около 15–20 кг с оборудованием)
• Для удобства сервиса оставьте свободное место около двери - минимум 60 см для её полноценного открывания
• ЩМП-КМП-900х600х225-IP41-УХЛ3 от КЭAZ - один из самых распространённых корпусов в России; запасайте запчасти (замки, панели) заранее
